Il giunto è composto principalmente da un mezzo giunto in lega di alluminio e un unico diaframma al centro. Il materiale in lega di alluminio lo re...

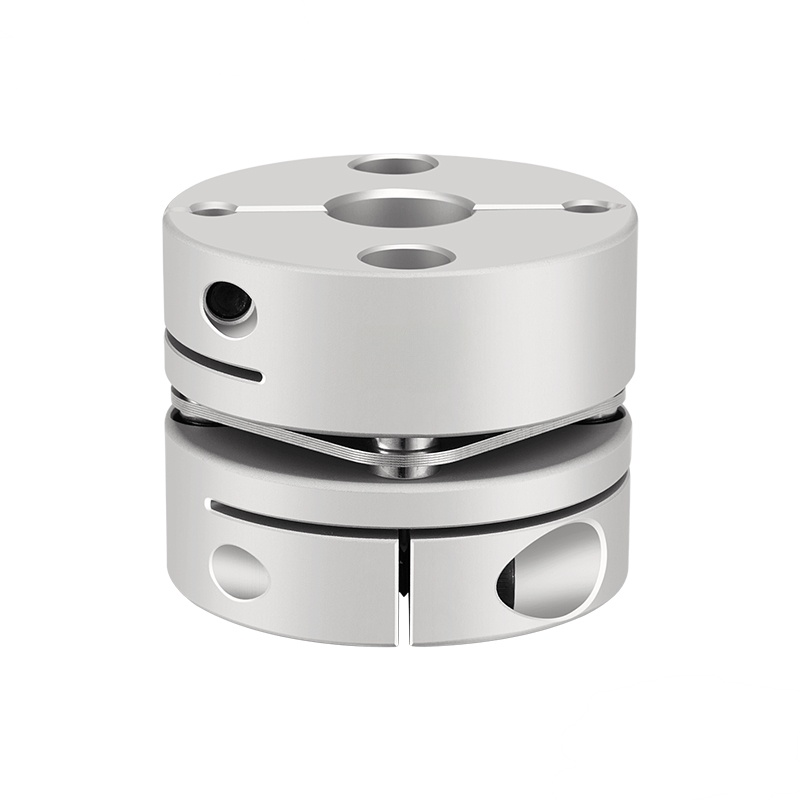

Il giunto a membrana singola in lega di alluminio è un dispositivo di trasmissione meccanica di precisione che sfrutta la deformazione elastica del...

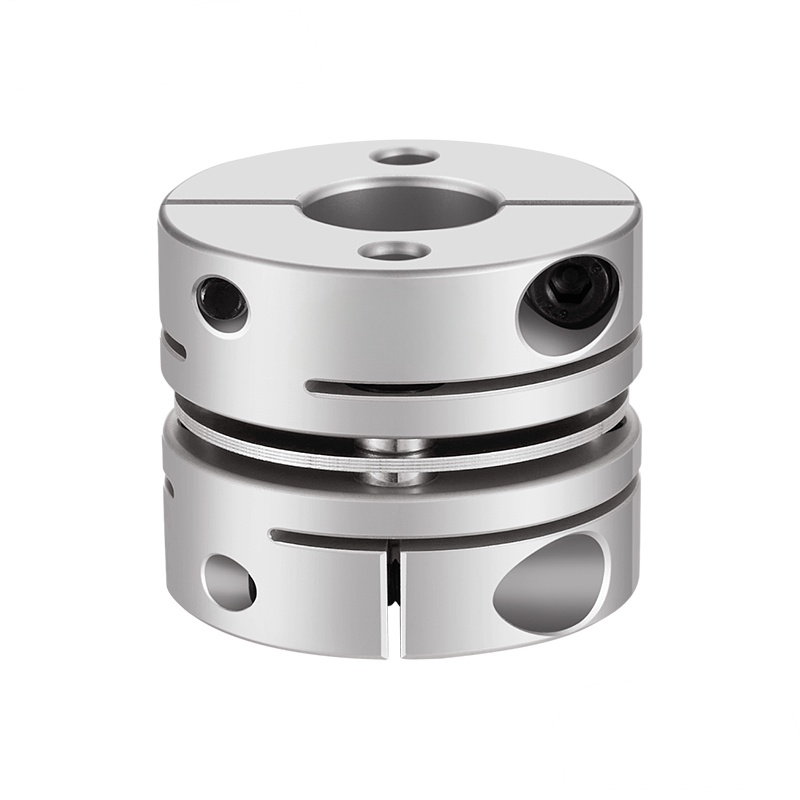

Il giunto tondo a membrana singola in lega di alluminio è un componente chiave nel campo delle trasmissioni di precisione. È composto principalment...

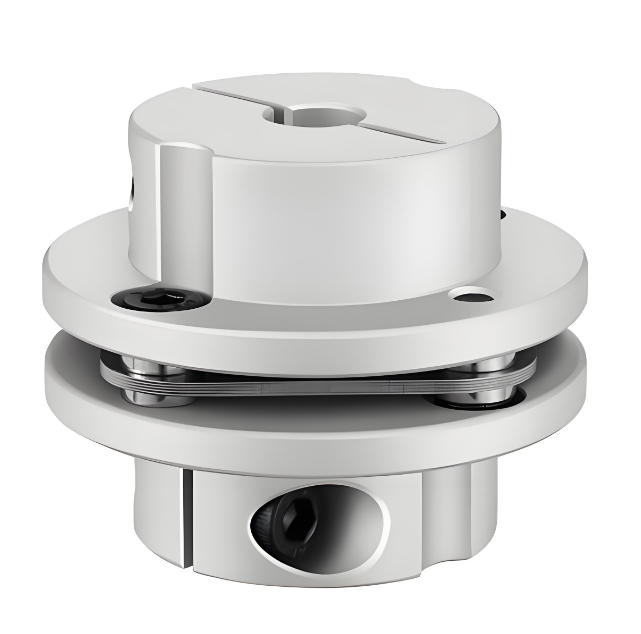

L'accoppiamento a membrana singola a gradini in lega di alluminio è un componente meccanico avanzato progettato per esigenze di trasmissione d...

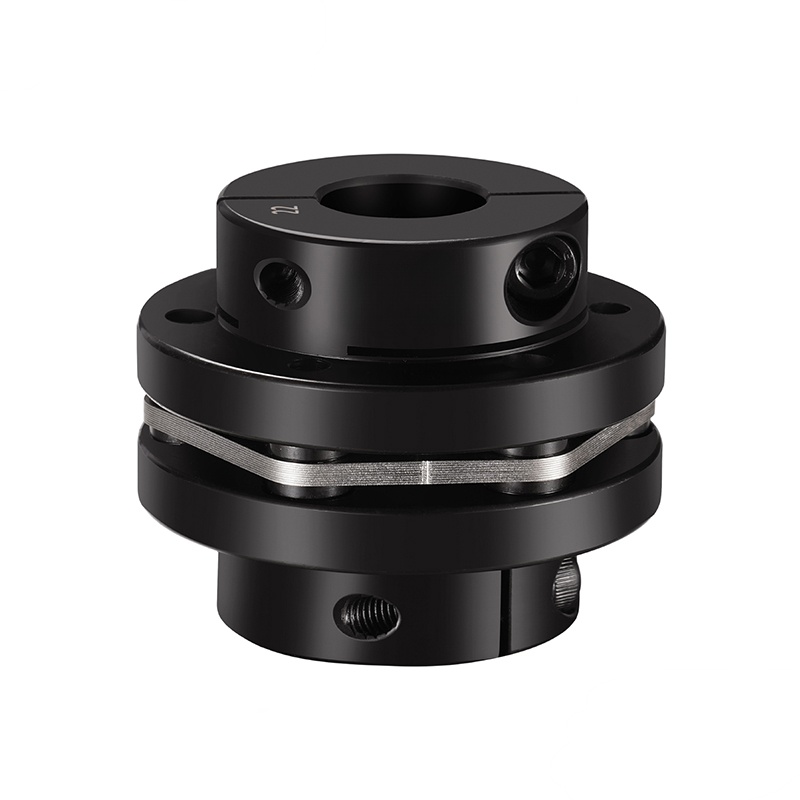

Questo giunto a membrana singola a gradini in acciaio 45# è realizzato in acciaio 45 come materiale principale, con resistenza e tenacità eccellent...

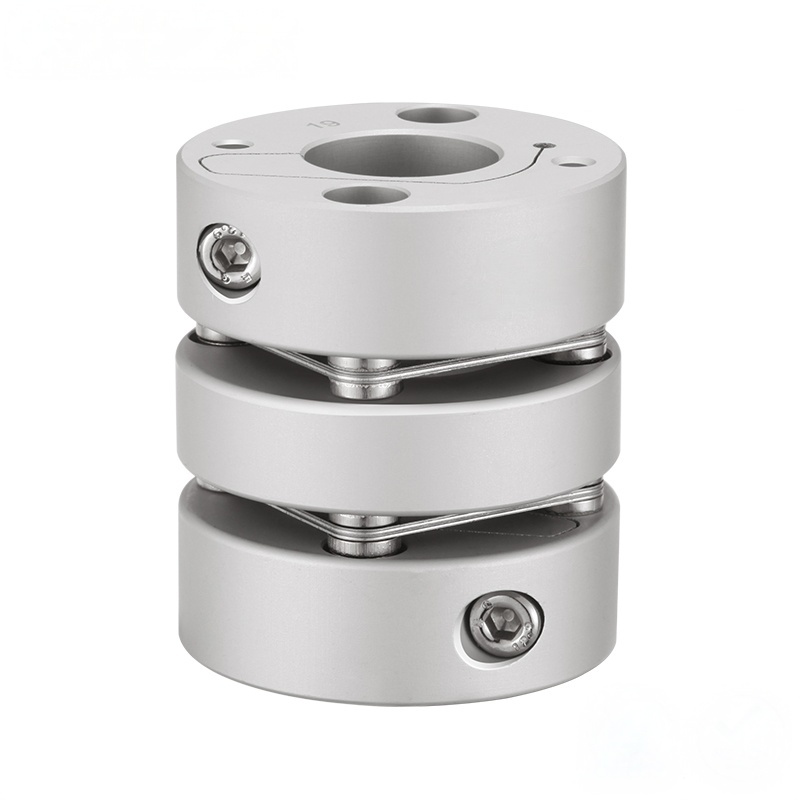

L'accoppiamento interno a doppia membrana in lega di alluminio è un componente di trasmissione meccanica dalle prestazioni eccellenti e dal de...

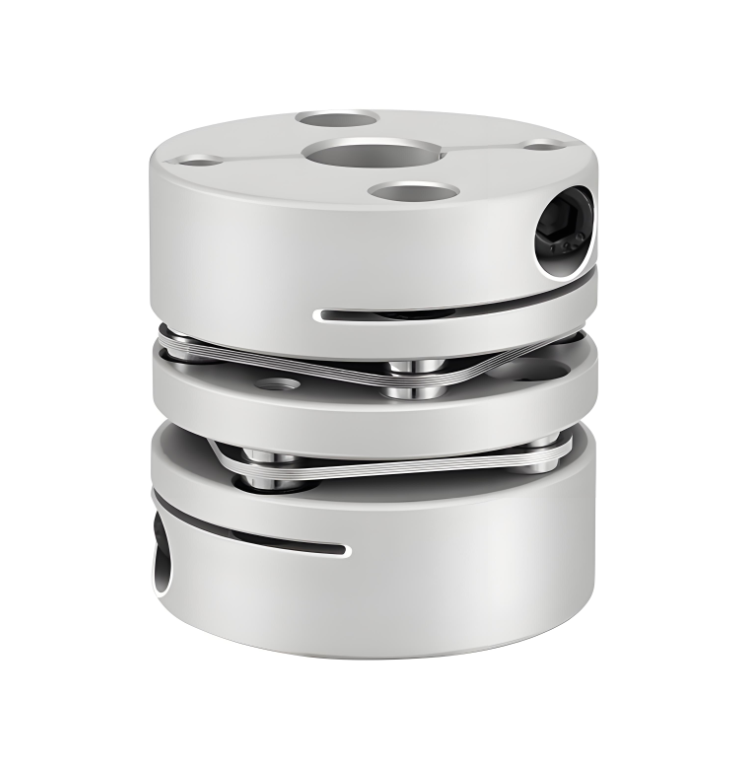

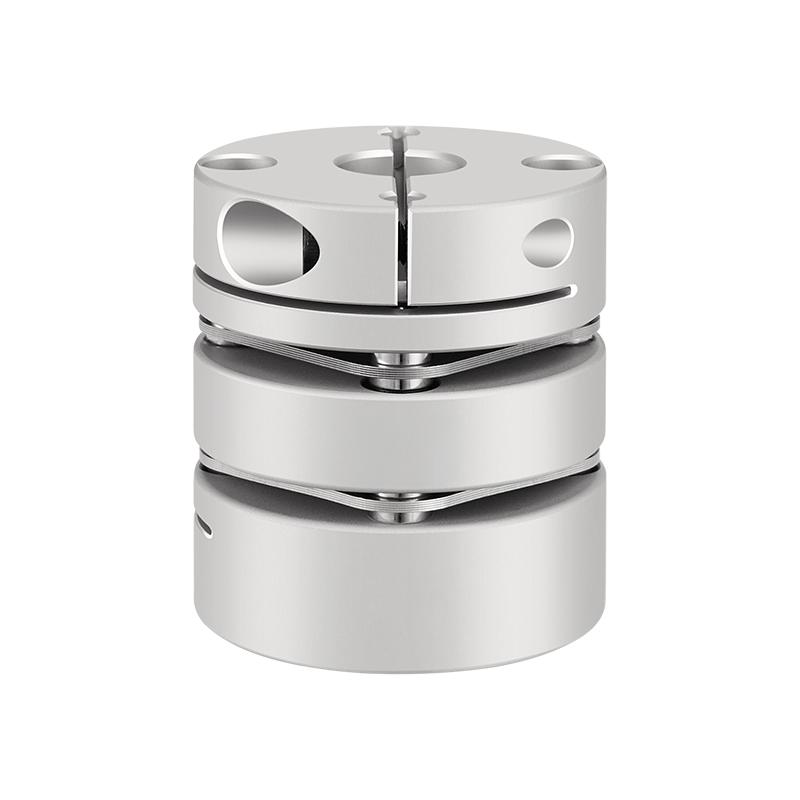

Il nostro giunto a doppia membrana in lega di alluminio è un prodotto eccellente progettato per ambienti difficili e requisiti di trasmissione ad a...

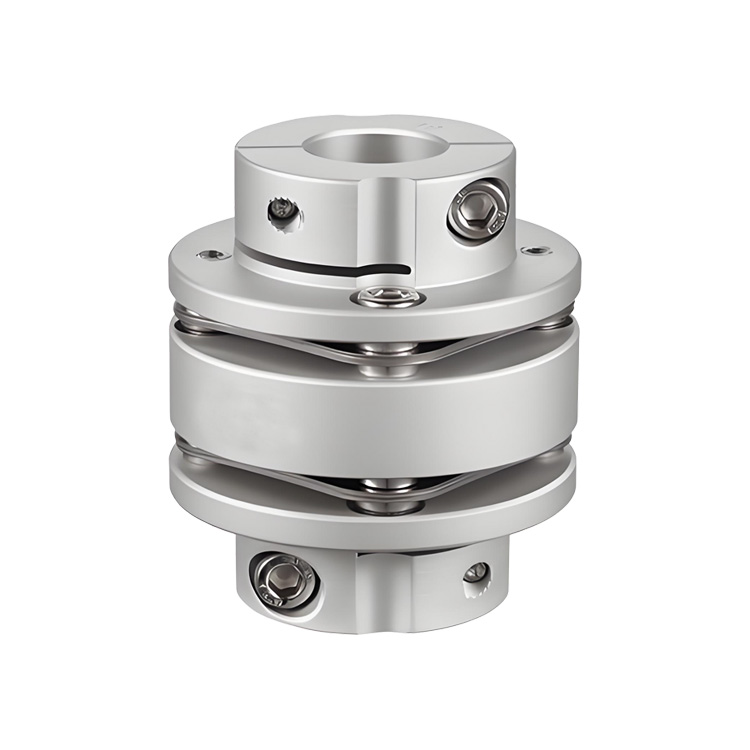

Il giunto a doppia membrana a gradini in lega di alluminio è un componente di trasmissione ad alte prestazioni che combina design avanzato e materi...
Questo giunto a membrana singola a gradini in acciaio 45# è realizzato in acciaio 45 come materiale principale, con resistenza e tenacità eccellent...
Il giunto a doppia membrana a gradini in lega di alluminio è un componente di trasmissione ad alte prestazioni che combina design avanzato e materi...
Un giunto a diaframma per un servomotore collega gli alberi, trasmettendo la coppia con precisione durante la flessione per compensare piccoli disallineamenti assiali, radiali e angolari, agendo come un collegamento vitale con bassa inerzia, elevata rigidità torsionale, gioco zero (spesso) e non richiedendo lubrificazione, rendendolo perfetto per servosistemi ad alte prestazioni che richiedono precisione ed efficienza.
Come funziona
Struttura: utilizza uno o più diaframmi metallici sottili (come piastre metalliche flessibili) inseriti tra due mozzi o manicotti che si collegano al motore e al carico condotto (come una vite a ricircolo di sfere).
Trasmissione della coppia: la coppia viaggia dall'albero motore, attraverso il mozzo, attraverso i diaframmi flessibili e fino all'albero condotto.
Compensazione del disallineamento: la flessibilità intrinseca del diaframma gli consente di piegarsi e torcersi, assorbendo lievi errori di allineamento (assiale, radiale, angolare) senza sollecitare i cuscinetti o il motore.
Gioco zero: molti progetti utilizzano componenti lavorati con precisione e accoppiamenti stretti (come connessioni imperniate o saldature a fascio di elettroni) per eliminare il gioco (gioco), garantendo un movimento preciso che rispecchia i comandi del servo.
Principali vantaggi nei servosistemi
Precisione: l'eccellente rigidità della coppia e il gioco zero mantengono la precisione.
Efficienza: la bassa inerzia riduce la perdita di energia, ideale per i sistemi ad accelerazione rapida.
Esente da manutenzione: nessuna lubrificazione necessaria, lunga durata.
Protezione: smorza gli urti e le vibrazioni, proteggendo i componenti sensibili.
Guasto controllato: può essere progettato per guastarsi in modo prevedibile durante un grave sovraccarico, proteggendo i macchinari.
Perché viene utilizzato con i servomotori
I servomotori richiedono elevata precisione, risposta rapida e posizionamento accurato. I giunti a membrana forniscono la connessione rigida e senza gioco necessaria per tradurre i precisi comandi elettronici del motore in movimento meccanico senza perdere la precisione, rendendoli una scelta preferita rispetto ai giunti per uso generale.
Come gli ingranaggi di accoppiamento trasmettono la coppia tra alberi disallineati Due mozzi con denti esterni, avvolti da un manicotto che porta i denti interni corrispondenti: questa è la geometria principale dietro ogni ingranaggio di accoppiamento. La coppia passa attraverso i denti ingranati anziché in...
READ MORELa differenza fondamentale tra i giunti universali industriali ad albero trasversale e quelli a sfera gabbia tipo giunti universali a velocità costante sta nella fluidità della trasmissione e nelle condizioni di lavoro applicabili: la prima ha una struttura semplice, una capac...
READ MOREComprendere l'accoppiamento a molla serpentina A accoppiamento a molla a serpentina è un dispositivo meccanico specializzato progettato per collegare due alberi rotanti compenseo il disallineamento e assorbendo gli shock vibrazionali. A differenza dei giunti rigidi, utilizza una serie di mol...
READ MOREI giunti a membrana del servomotore sono componenti specializzati nella trasmissione di potenza progettati per collegare i servomotori con elementi azionati come viti a ricircolo di sfere, attuatori lineari o riduttori di precisione. Il loro ruolo principale è trasmettere la coppia con elevata precisione mantenendo un gioco pari a zero e un comportamento torsionale stabile. Nei servosistemi ad alte prestazioni, l'accoppiamento influenza direttamente la precisione di posizionamento, la velocità di risposta e la stabilità operativa a lungo termine.
Rispetto ai giunti flessibili per uso generale, i giunti a membrana vengono selezionati laddove la precisione e l'efficienza sono fondamentali. La loro struttura elastica a base metallica supporta un controllo del movimento coerente in ambienti di automazione dinamica.
Un accoppiamento a diaframma del servomotore è tipicamente costituito da due mozzi collegati da uno o più diaframmi metallici sottili. Questi diaframmi sono realizzati come piastre flessibili o elementi discoidali e sono posizionati tra l'albero motore e l'albero condotto. I mozzi sono montati direttamente sugli alberi mediante bloccaggio, sede per chiavetta o altri metodi di fissaggio di precisione.
Gli elementi della membrana sono progettati per flettersi elasticamente sotto carico pur rimanendo torsionalmente rigidi. Questo equilibrio tra flessibilità e rigidità consente al giunto di trasmettere la coppia in modo accurato, compensando al contempo piccoli disallineamenti dell'albero.
In un accoppiamento a membrana per servomotore, la coppia fluisce dall'albero motore al primo mozzo, attraverso gli elementi della membrana e nel mozzo collegato al carico condotto. Il percorso di trasmissione si basa sulla deformazione elastica del diaframma piuttosto che sul contatto strisciante o volvente.
Poiché la coppia viene trasferita attraverso una struttura metallica continua, il giunto presenta un'elevata rigidità torsionale. Questa caratteristica supporta una risposta precisa della coppia e riduce al minimo la deflessione angolare durante accelerazioni rapide o cambiamenti di carico.
Un lieve disallineamento tra gli alberi del servomotore e i componenti azionati è inevitabile nelle installazioni pratiche. I giunti a membrana del servomotore compensano queste deviazioni attraverso la flessione controllata degli elementi della membrana.
Assorbendo questi movimenti internamente, il giunto riduce il trasferimento di forze indesiderate ai cuscinetti del motore e alle apparecchiature azionate, garantendo una maggiore durata.
L'assenza di gioco è essenziale nei sistemi servoazionati in cui i comandi di movimento devono essere tradotti direttamente in movimento meccanico. Molti giunti a membrana per servomotori raggiungono un gioco pari a zero grazie a mozzi lavorati con precisione, geometria della membrana strettamente controllata e metodi di giunzione sicuri come connessioni bullonate o saldate.
Questa connessione rigida e priva di giochi aiuta a mantenere la sincronizzazione precisa tra il servomotore e l'asse azionato, migliorando la ripetibilità e la precisione di posizionamento nei sistemi di controllo a circuito chiuso.
Giunti a membrana per servomotori sono tipicamente progettati con massa ridotta e geometria compatta. Il momento di inerzia ridotto limita il carico riflesso sul motore, consentendo accelerazioni e decelerazioni più rapide.
Nell'automazione e nella robotica ad alta velocità, questa bassa inerzia contribuisce a tempi di ciclo più brevi e a una migliore efficienza energetica, pur mantenendo un comportamento dinamico stabile.
Poiché i giunti a membrana funzionano senza contatto strisciante, non richiedono lubrificazione. Questa caratteristica esente da manutenzione riduce i costi operativi e semplifica la manutenzione del sistema, in particolare in ambienti puliti o chiusi.
La struttura del diaframma interamente in metallo garantisce inoltre una lunga durata in condizioni di carico ciclico, a condizione che vengano rispettati i limiti operativi. In alcuni progetti, il diaframma può essere progettato per guastarsi in modo prevedibile in caso di sovraccarico estremo, offrendo un grado di protezione meccanica alle apparecchiature collegate.
I giunti a membrana per servomotore sono ampiamente utilizzati in applicazioni che richiedono un controllo preciso del movimento e una trasmissione stabile della coppia.
Il raggiungimento di prestazioni affidabili nei giunti a membrana per servomotori richiede un controllo preciso del materiale, una lavorazione accurata e un rigoroso controllo di qualità. Lo spessore costante del diaframma, la geometria bilanciata e l'assemblaggio controllato influiscono direttamente sulla rigidità e sulla durata a fatica.
Con esperienza in componenti di trasmissione di potenza di precisione e tecnologie di accoppiamento avanzate, Jiangsu Rokang Heavy Industry Technology Co., Ltd. integra il proprio know-how ingegneristico nello sviluppo di giunti a diaframma adatti per servosistemi ad alta precisione in una gamma di applicazioni industriali.
I giunti a membrana del servomotore forniscono una connessione precisa, efficiente e affidabile tra i servomotori e i componenti azionati. Grazie all'assenza di gioco, all'elevata rigidità torsionale, alla compensazione del disallineamento e al funzionamento esente da manutenzione, supportano un controllo accurato del movimento nei moderni sistemi di automazione. Poiché la tecnologia servo continua ad avanzare, gli accoppiamenti a membrana rimangono un elemento importante per ottenere prestazioni costanti e stabilità del sistema a lungo termine.
