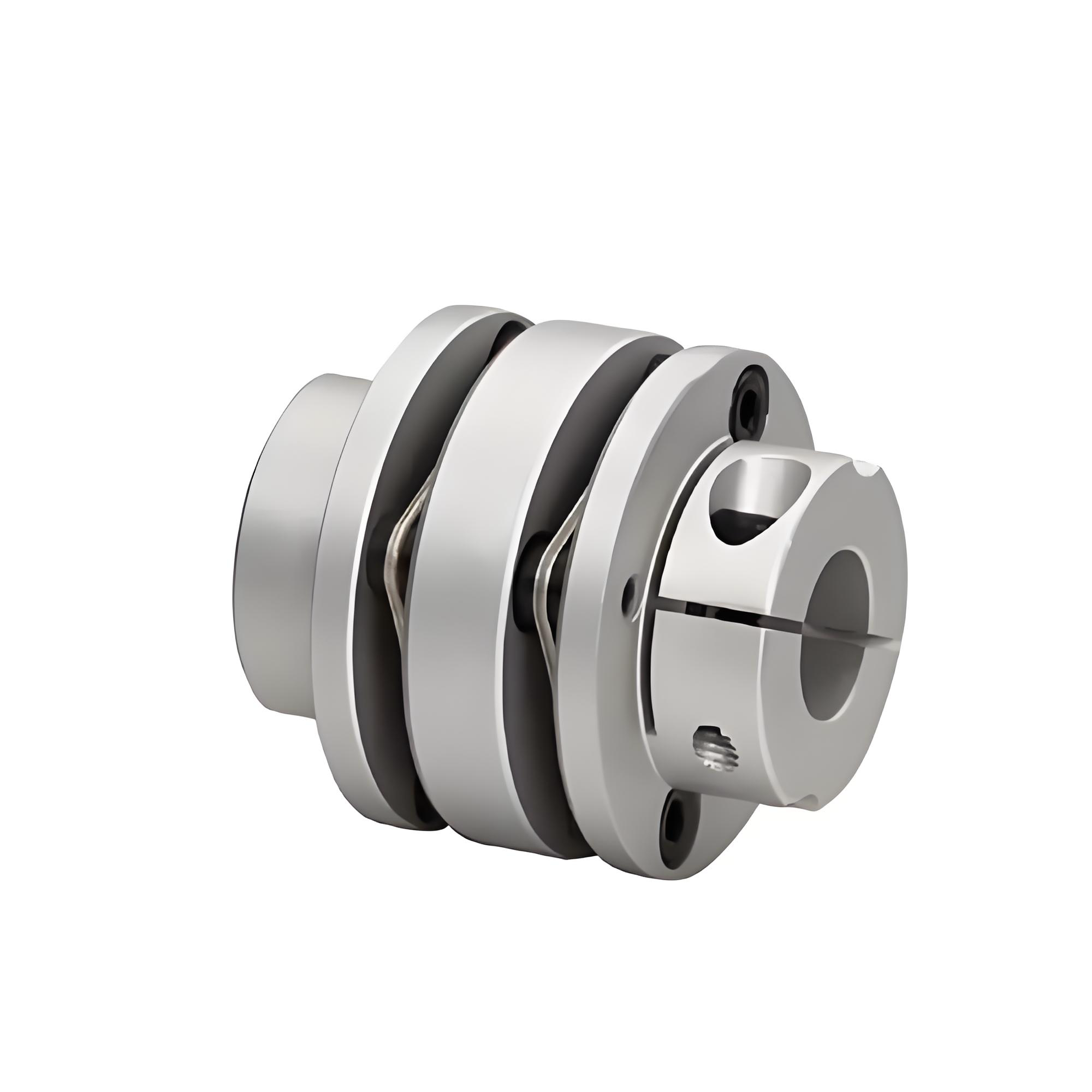

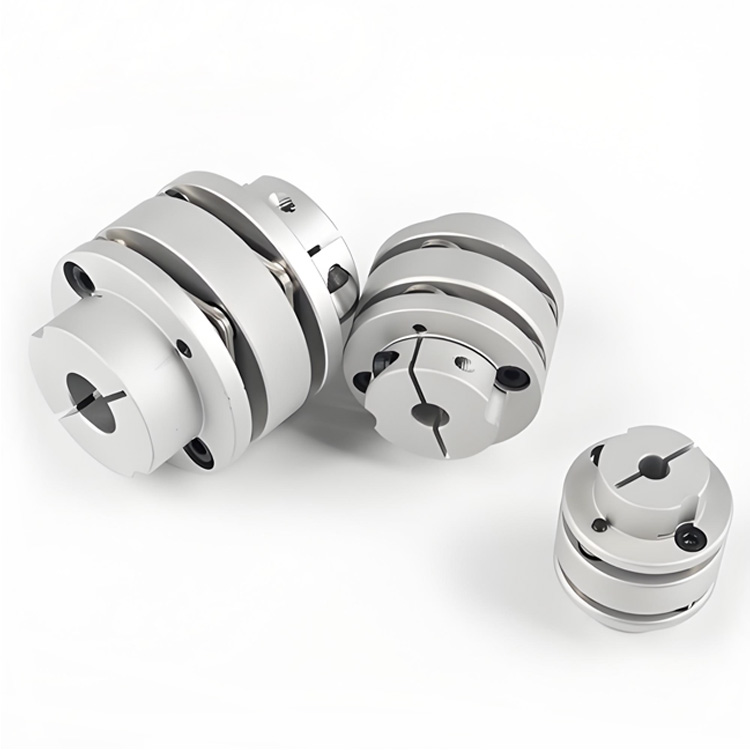

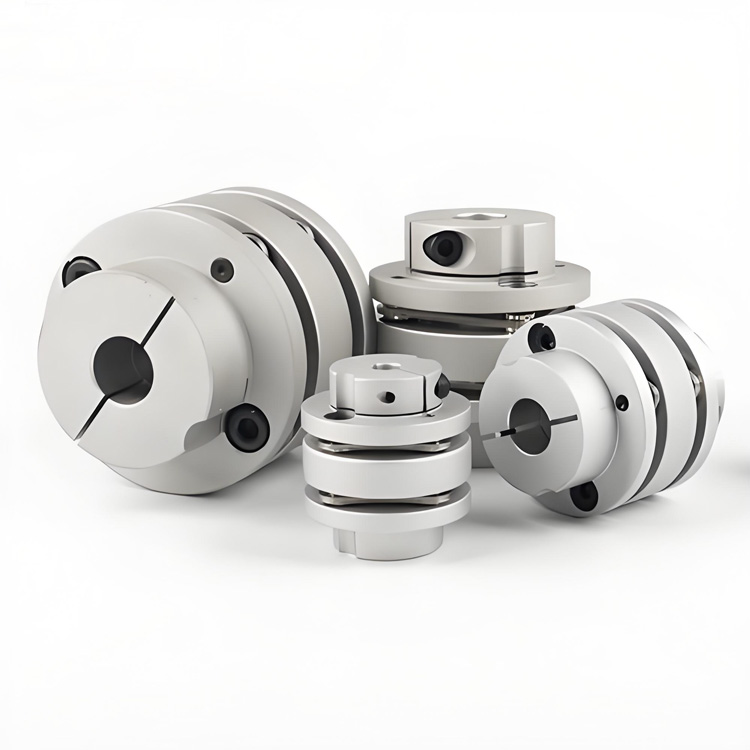

Wholesale Tipo di morsetto di accoppiamento per albero a gradini a doppia membrana in lega di alluminio flessibile ad alte prestazioni RSK-CPLT utilizzato per macchine elettriche

Casa / Prodotti / Servoaccoppiamenti / Giunti a membrana / Tipo di morsetto di accoppiamento per albero a gradini a doppia membrana in lega di alluminio flessibile ad alte prestazioni RSK-CPLT utilizzato per macchine elettriche
Tipo di morsetto di accoppiamento per albero a gradini a doppia membrana in lega di alluminio flessibile ad alte prestazioni RSK-CPLT utilizzato per macchine elettriche

Tipo di morsetto di accoppiamento per albero a gradini a doppia membrana in lega di alluminio flessibile ad alte prestazioni RSK-CPLT utilizzato per macchine elettriche

Contattaci
  • Specifica
  • Descrivi
Specifica

>Manicotto dell'albero in lega di alluminio ad alta resistenza

>Il diaframma è realizzato in acciaio inossidabile 304

>L'elevata rigidità della coppia, può controllare accuratamente la rotazione dell'albero, può eseguire un controllo di alta precisione

>Progettato per servomotori e motori passo-passo

>Il collegamento senza fessure dell'albero e della boccola dell'albero è adatto per la rotazione in avanti e all'indietro

>Bassa inerzia, adatta per il funzionamento ad alta velocità

>Metodo di serraggio della vite di serraggio

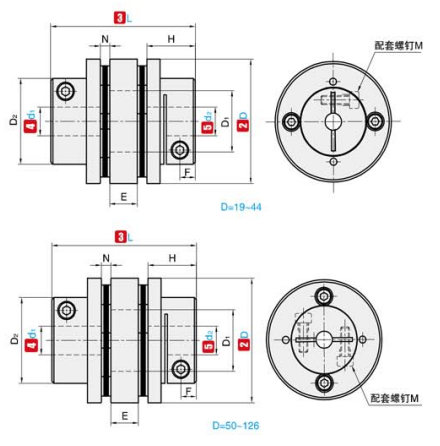

①NO. ②D ③L ④d₁  ⑤d₂ Intervallo opzionale D₂ E N D1 H M Coppia di serraggio delle viti
(N·m)
RSK-CPLT 34 38 5 6 6,35 7 8 9 9,525 10 11 12 21.6 7.3 3.2 16 12.15 M3 1.2
39 47 6            8 9 9.525 10 11 12 12,7 14 15 25 8.3 4.2 19 15.15 M4 2.5
44 47 6 8 9 9.525 10 11 12 12,7 14 15 16 17 18 29.6 8.3 4.2 22.5 15.15 M4 2.5
50 53 10 11 12 12,7 14 15 16 17 18 19 20 32 11.3 5.2 23 17.65 M5 5
56 57 10 12 12,7 14 15 16 17 18 19 20 22 24 38 6.8 5.2 32.5 19.9 M5 5
68 68 14 15 16 17 18 19 20 22 24 25 28 30 46 9.0 6.0 38.3 23.35 M6 8
82 87 17 18 19 20 22 24 25 28 30 32 35 38 56 11.3 7.7 45 30.15 M8 20

①NO. ②D ③L Coppia nominale
(N ·m) 		Eccentricità ammissibile
(mm) 		Deflessione ammissibile
(°) 		Deviazione assiale ammissibile
(mm) 		Velocità consentita
(giri/min) 		Rigidità statica all'inversione
(N ·m/rad) 		Momento di inerzia
(kg ·m²) 		Peso
(g)
RSK-CPLT 34 38 2 0.12 1.5 ±0,18 10000 1300 6,95×10⁻⁶ 49
39 47 4.5 0.15 1.5 ±0,23 10000 2200 7,5×10⁻⁶ 85
44 47 6.75 0.17 1.5 ±0,30 10000 2800 9,1×10⁻ 6 107
50 53 15 0.17 1.5 ±0,30 10000 3500 3,1×10⁻⁵ 151
56 57 20 0.17 1.5 ±0,36 10000 4000 8,7×10⁻⁵ 196
68 68 50 0.18 1.5 ±0,40 9000 6200 2,3×10⁻⁴ 374
82 87 75 0.18 1.5 ±0,50 8000 8300 2,1×10⁻⁴ 645
