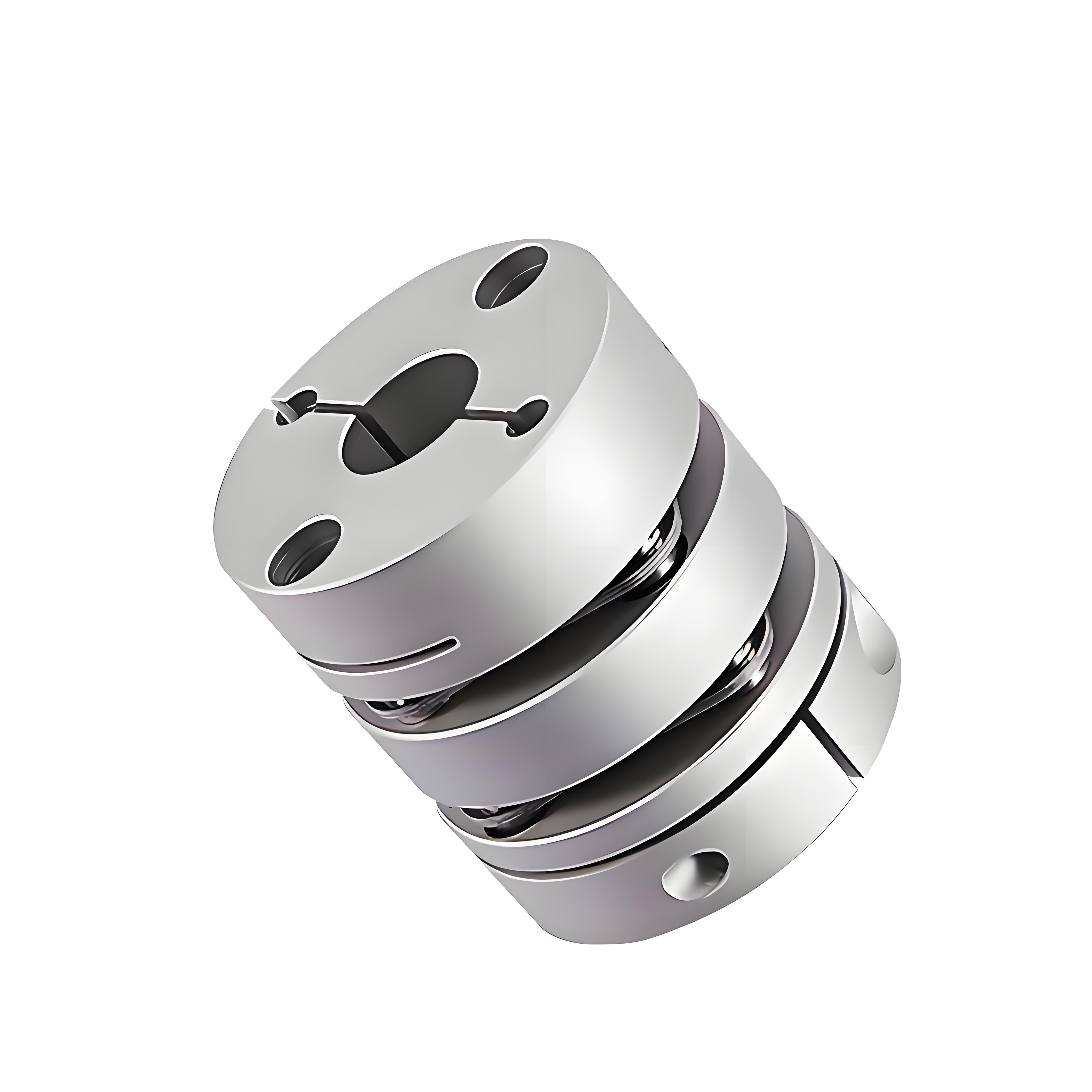

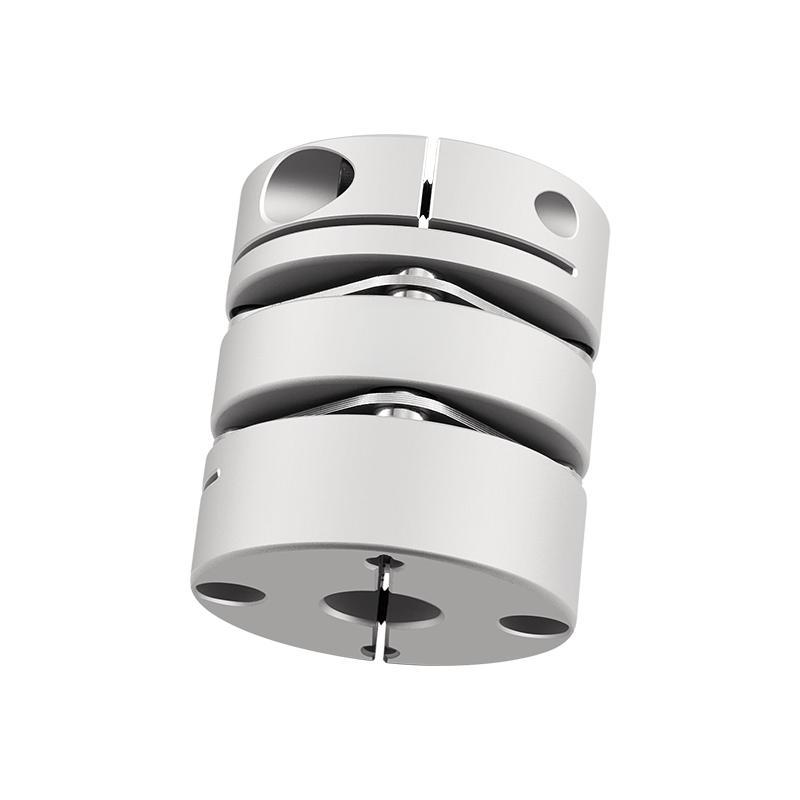

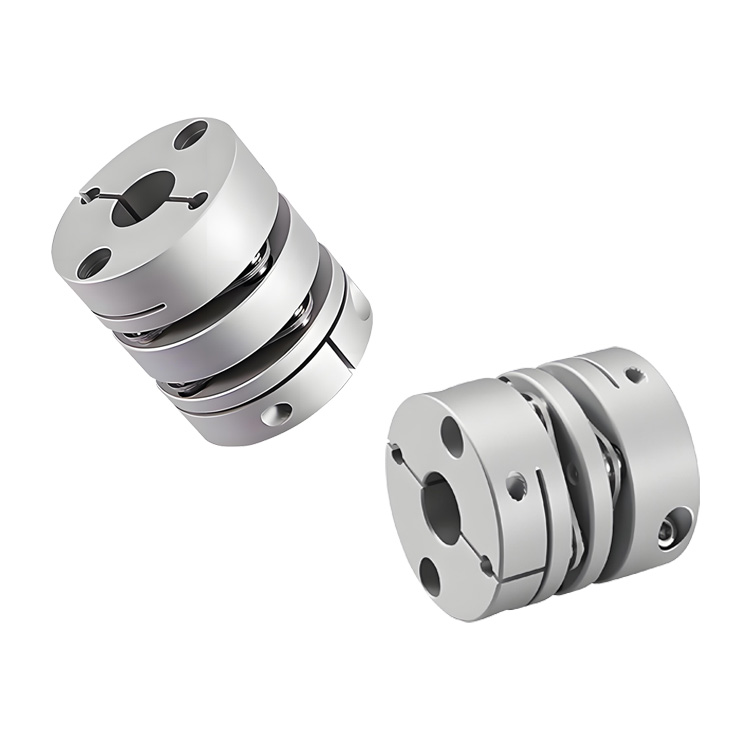

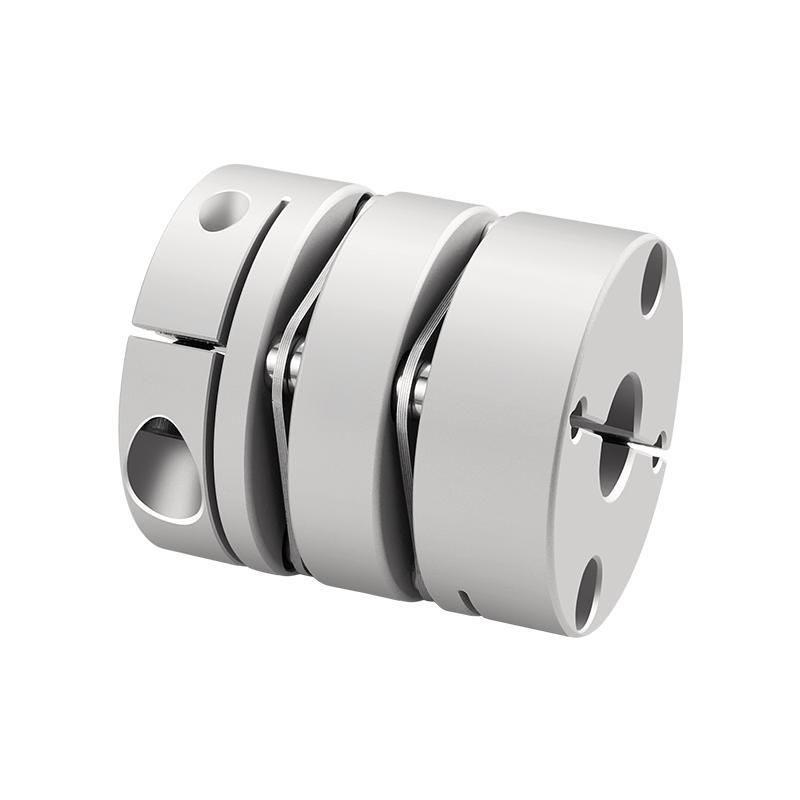

Il tipo a morsetto di accoppiamento in lega di alluminio con disco a membrana durevole RSK-CPL compensa le deviazioni angolari e assiali

Il tipo a morsetto di accoppiamento in lega di alluminio con disco a membrana durevole RSK-CPL compensa le deviazioni angolari e assiali

Contattaci
  • Specifica
  • Descrivi
Specifica

>La camicia dell'albero è realizzata in lega di alluminio ad alta resistenza

>Il diaframma è realizzato in acciaio inossidabile 304

> Elevata rigidità della coppia, può controllare accuratamente la rotazione dell'albero e può essere controllata con elevata precisione

>Il collegamento senza fessure dell'albero e della boccola dell'albero è appositamente progettato per servomotori e motori passo-passo

>Inerzia ultrabassa, alta sensibilità, adatta per il funzionamento ad alta velocità.

>Le caratteristiche della rotazione in senso orario e antiorario sono esattamente le stesse.
>Il diaframma in acciaio inossidabile compensa le deviazioni angolari e assiali

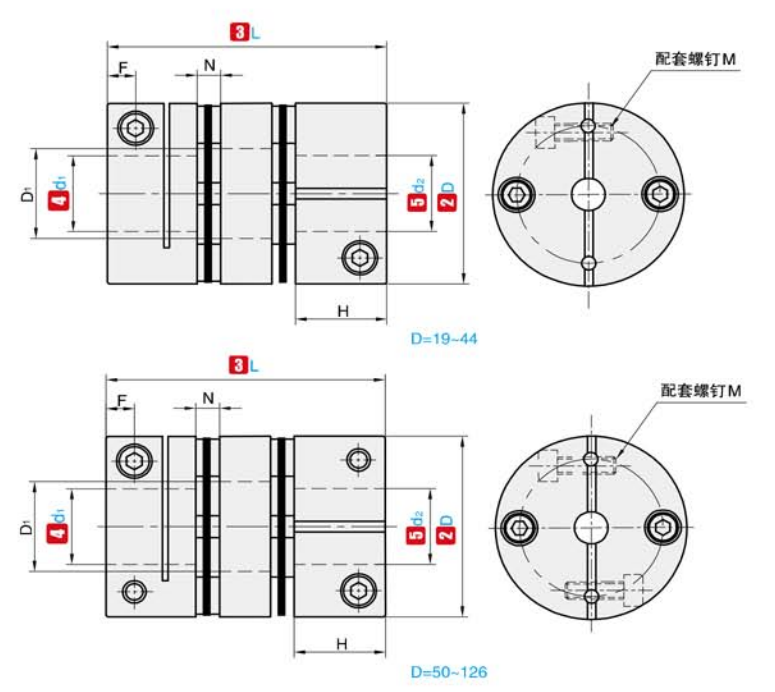

①NO. ②D ③L ④d₁ ⑤d₂ Gamma opzionale E D1 N F H M Coppia di serraggio delle viti
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9.525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9.525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①NO. ②D ③L Coppia nominale
(N ·m) 		Eccentricità ammissibile
(mm) 		Deflessione ammissibile
(°) 		Deviazione assiale ammissibile
(mm) 		Velocità consentita
(giri/min) 		Rigidità statica all'inversione
(N ·m/rad) 		Momento di inerzia Peso
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
