Giunti a ganascia come componenti flessibili per la trasmissione di potenza

I giunti a ganascia sono giunti flessibili ampiamente utilizzati progettati per trasmettere la coppia assorbendo urti e vibrazioni tra gli alberi rotanti. Combinando mozzi metallici rigidi con un inserto elastomerico, i giunti a ganascia forniscono un equilibrio tra capacità di coppia e protezione del sistema. Varianti come i giunti a stella e i giunti a ganascia curvi sono comunemente selezionati in ambienti industriali dove l'affidabilità, la facilità di manutenzione e la tolleranza al disallineamento sono importanti.

La loro struttura semplice e le prestazioni adattabili rendono i giunti a ganascia adatti sia per macchinari generali che per sistemi di movimento più precisi, a seconda del design della crociera e della selezione del materiale.

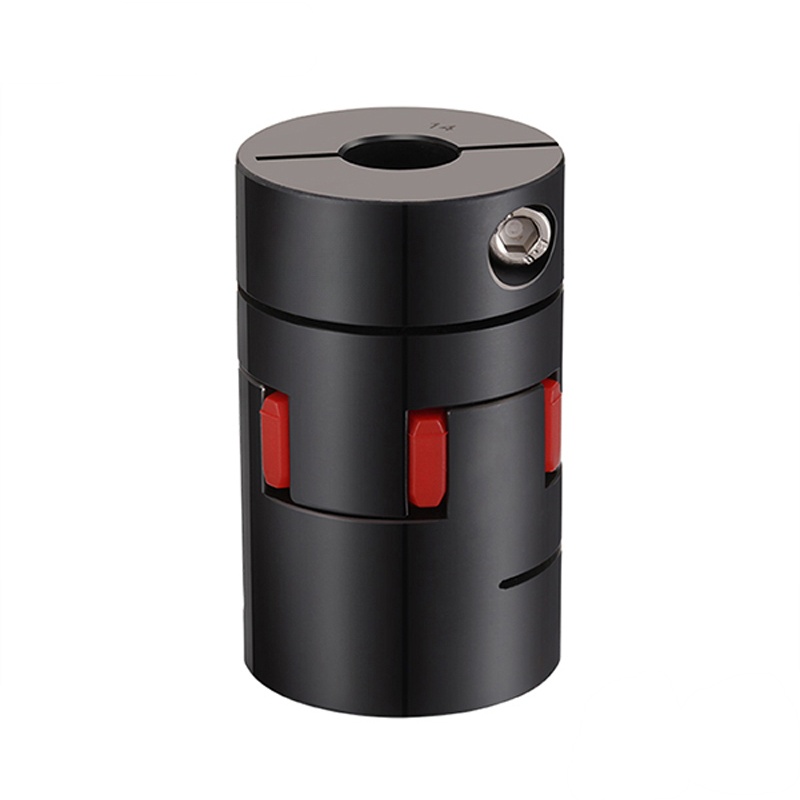

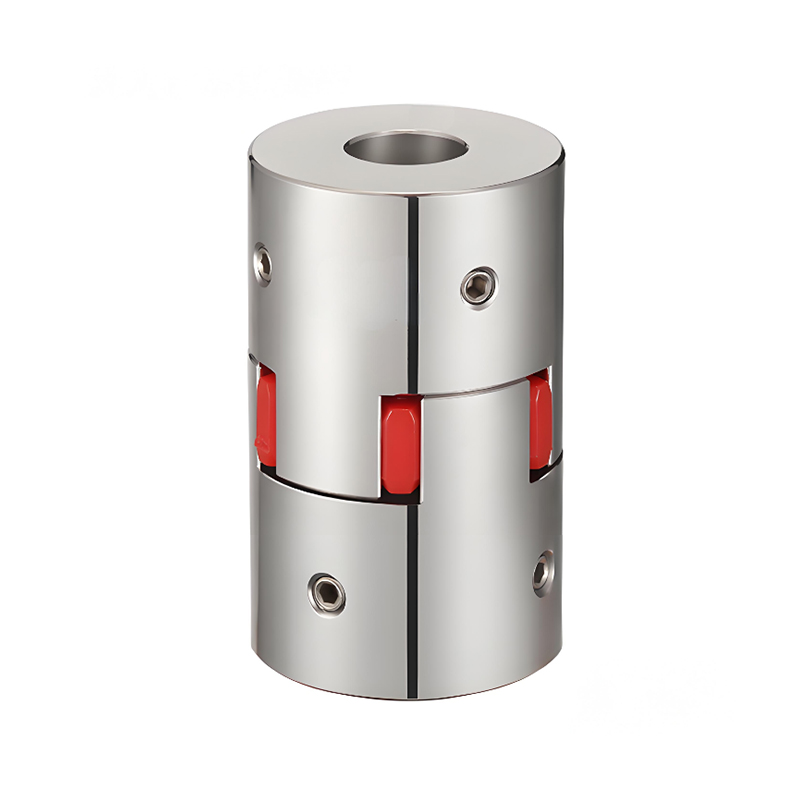

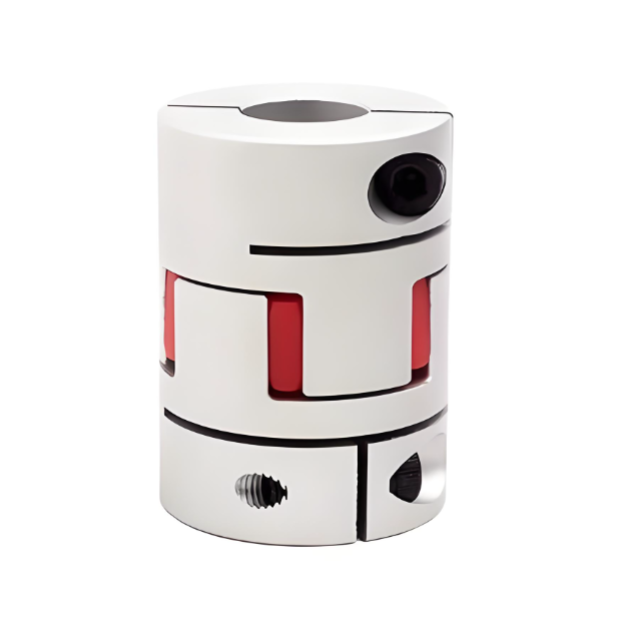

Struttura di base di Giunti a ragno a mascella

Un giunto a stella è costituito da due mozzi metallici e un elemento a stella flessibile posizionato tra di loro. Ogni mozzo è dotato di ganasce equidistanti che si incastrano con i lobi del ragno. Durante il funzionamento, la coppia viene trasferita attraverso la crociera in compressione anziché in contatto diretto metallo-metallo.

Questa struttura consente al giunto di combinare la resistenza dei mozzi metallici con le proprietà di smorzamento dei materiali elastomerici, creando una connessione flessibile che protegge le apparecchiature collegate dai carichi dinamici.

Trasmissione della coppia e percorso del carico

Nei giunti a stella, la coppia fluisce dal mozzo motore ai lobi della stella e quindi al mozzo condotto. La crociera opera sotto forze di compressione, il che riduce l'usura e prolunga la durata rispetto ai design in elastomero a taglio.

Poiché il percorso della coppia è elastico, le variazioni improvvise del carico vengono parzialmente assorbite dalla stella dentata. Ciò riduce le sollecitazioni di picco su alberi, cuscinetti e scatole del cambio, in particolare durante l'avviamento o l'inversione del carico.

Capacità di compensazione del disallineamento

I giunti a ganasce sono progettati per adattarsi ai tipi comuni di disallineamento dell'albero riscontrati nelle installazioni industriali. La crociera elastomerica si flette leggermente per assorbire queste deviazioni senza imporre forze eccessive sui componenti collegati.

• Disallineamento angolare tra gli assi degli alberi che si intersecano
• Disallineamento parallelo dovuto allo spostamento dell'albero
• Movimento assiale limitato dalla dilatazione termica

Questa flessibilità semplifica i requisiti di installazione e supporta un funzionamento stabile a lungo termine in sistemi con moderate variazioni di allineamento.

Smorzamento delle vibrazioni e assorbimento degli urti

Uno dei principali vantaggi dei giunti a stella è la loro capacità di smorzare le vibrazioni. La crociera in elastomero assorbe le oscillazioni torsionali e i carichi d'urto, riducendo il rumore e uniformando la trasmissione di potenza.

Questo effetto di smorzamento è particolarmente utile nelle pompe, nei trasportatori e nei macchinari generali in cui carichi ciclici o coppie irregolari possono avere un impatto negativo sulla stabilità del sistema e sulla durata dei componenti.

Caratteristiche di progettazione a prova di errore

Gli accoppiamenti a ganascia sono spesso descritti come a prova di guasto a causa del modo in cui i mozzi interagiscono se il ragno si guasta. In caso di deterioramento o rottura della crociera, le ganasce possono bloccarsi meccanicamente, consentendo una trasmissione di coppia limitata.

Questa funzionalità offre l'opportunità di un arresto controllato anziché di una perdita immediata della trasmissione, il che è utile nelle applicazioni in cui un arresto improvviso potrebbe causare ulteriori danni o problemi di sicurezza.

Selezione dei materiali e della durezza del ragno

Le prestazioni di un accoppiamento con crociera a ganascia dipendono fortemente dal materiale e dalla durezza dell'elemento della crociera. Diverse formulazioni di elastomeri forniscono diversi livelli di capacità di coppia, smorzamento e flessibilità.

Le crociere in poliuretano sono comunemente utilizzate per il loro equilibrio tra resistenza ed elasticità, mentre le crociere in gomma vengono selezionate laddove è richiesto uno smorzamento maggiore.

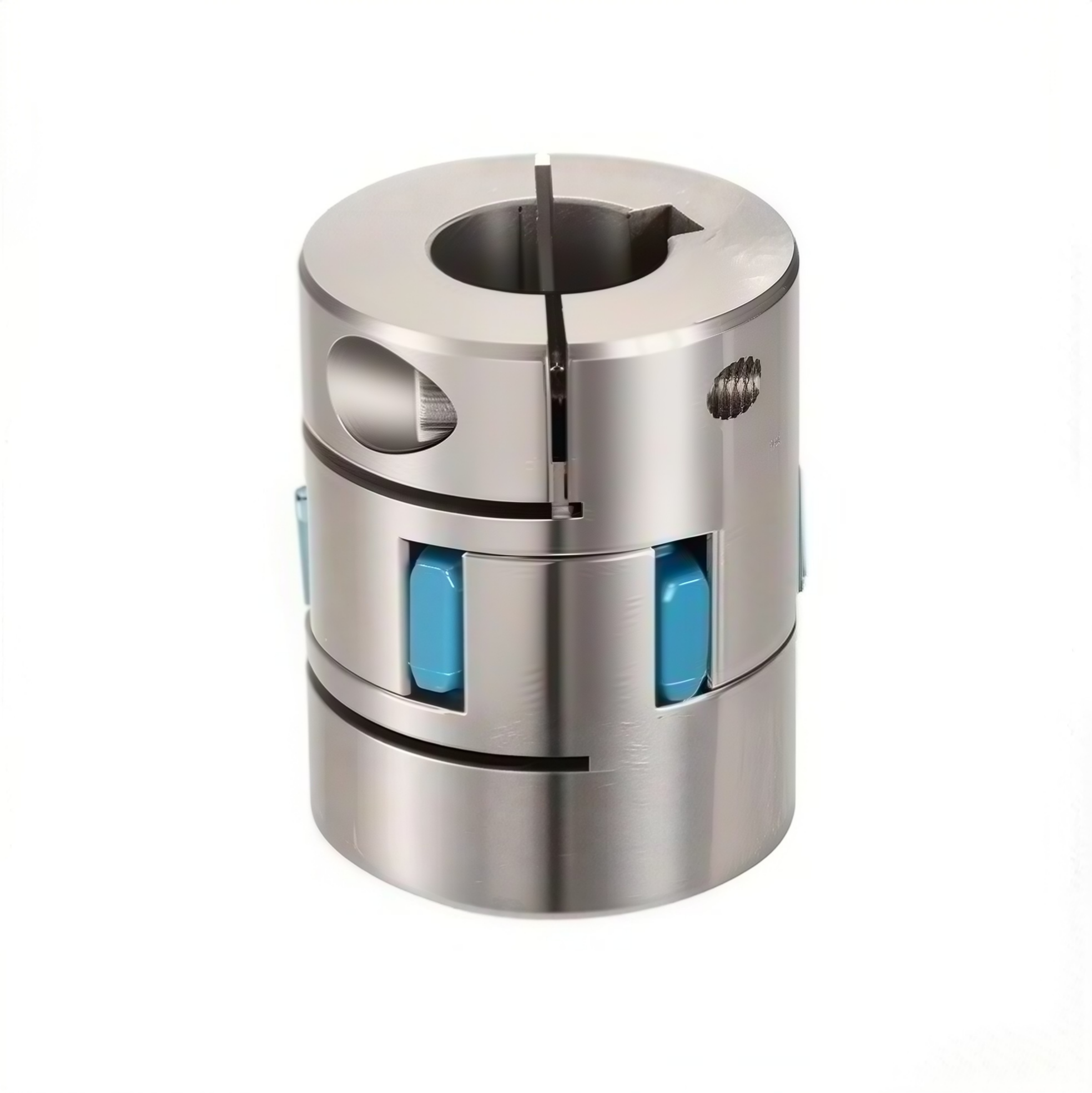

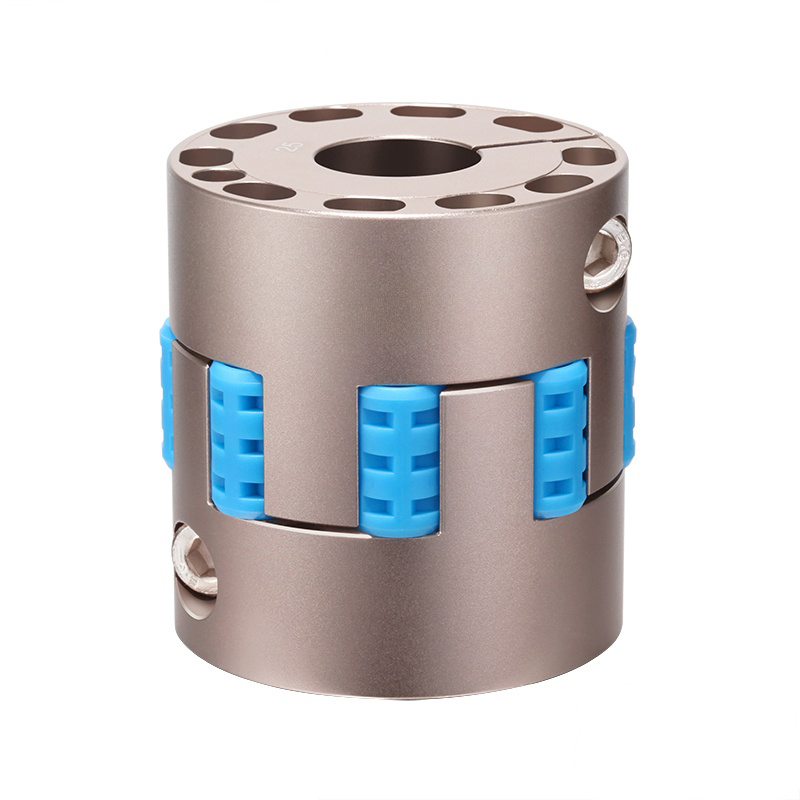

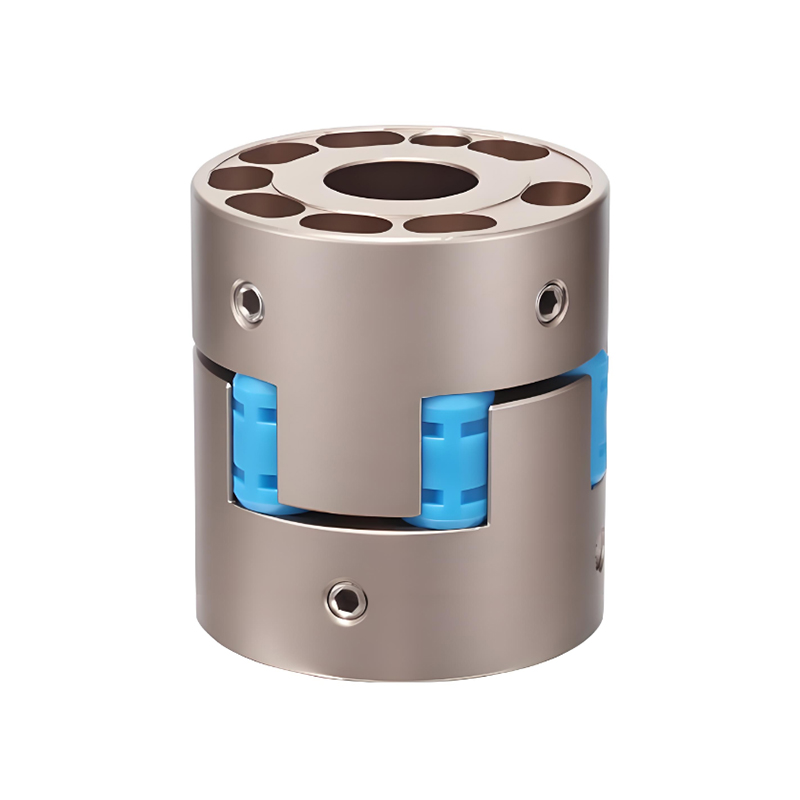

Giunti a ganasce curve per sistemi di controllo del movimento

I giunti a ganascia curva sono una versione raffinata dei giunti a ganascia standard, caratterizzati da profili della ganascia sagomati che migliorano la distribuzione del carico e riducono la concentrazione delle sollecitazioni sulla crociera. Questo design supporta una trasmissione della coppia più fluida e un migliore comportamento di posizionamento.

Nei sistemi di servocomando e di controllo del movimento, i giunti a ganascia curva sono spesso scelti per le loro caratteristiche di gioco ridotto e flessibilità torsionale controllata, che li rendono adatti per movimenti precisi ma smorzati.

Aree di applicazione tipiche

I giunti a ganascia e i giunti a stella sono utilizzati in un'ampia gamma di settori grazie alla loro adattabilità e alla semplice manutenzione.

• Pompe e sistemi di azionamento del trasportatore
• Macchinari industriali e di lavorazione generali
• Attrezzature per alimenti e confezionamento
• Applicazioni servoazionate e di controllo del movimento leggero

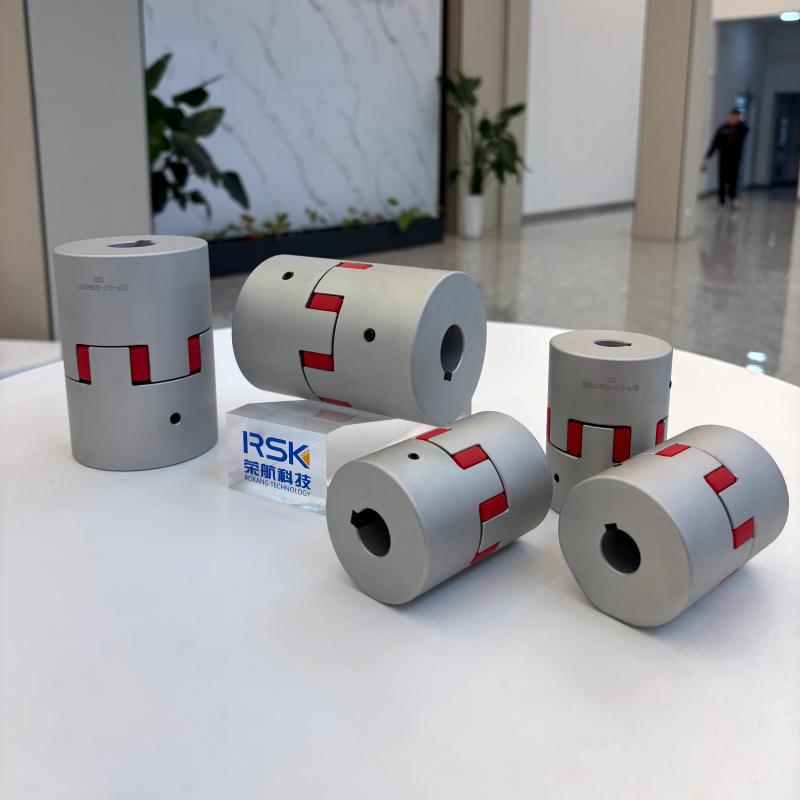

Qualità di produzione ed esperienza applicativa

Le prestazioni affidabili dell'accoppiamento delle ganasce dipendono dalla precisa lavorazione del mozzo, dalla qualità costante dell'elastomero e dalle corrette tolleranze di assemblaggio. La capacità di produzione influisce direttamente sull'equilibrio, sulla concentricità e sulla durata a lungo termine.

Con una vasta esperienza nei componenti di trasmissione di potenza e nelle tecnologie di accoppiamento, Jiangsu Rokang Heavy Industry Technology Co., Ltd. applica la sua esperienza ingegneristica e produttiva per fornire giunti a ganascia e soluzioni di accoppiamento a ganascia curva adatti per un'ampia gamma di applicazioni industriali e di controllo del movimento.

Conclusione

I giunti a ganascia, i giunti a stella e i giunti a ganascia curva offrono una pratica combinazione di trasmissione della coppia, smorzamento delle vibrazioni e compensazione del disallineamento. Grazie ai materiali adattabili della spider e al design strutturale collaudato, forniscono soluzioni affidabili e flessibili per molti sistemi di azionamento industriali. La loro semplicità, le caratteristiche di sicurezza e la versatilità continuano a renderli una scelta comune nella moderna trasmissione di potenza.
