Wholesale RSK-CPLM Produzione in fabbrica Giunto a doppia membrana in lega di alluminio con bloccaggio interno

Casa / Prodotti / Servoaccoppiamenti / Giunti a membrana / RSK-CPLM Produzione in fabbrica Giunto a doppia membrana in lega di alluminio con bloccaggio interno
RSK-CPLM Produzione in fabbrica Giunto a doppia membrana in lega di alluminio con bloccaggio interno

RSK-CPLM Produzione in fabbrica Giunto a doppia membrana in lega di alluminio con bloccaggio interno

Contattaci
  • Specifica
  • Descrivi
Specifica

>Boccole in lega di alluminio ad alta resistenza

>Il diaframma è realizzato in acciaio inossidabile 304

>Bloccaggio interno, riduce l'errore di installazione

>Con l'elevata capacità di coppia, è possibile controllare con precisione la rotazione dell'albero ed è possibile eseguire un controllo di alta precisione

>Per il collegamento di servomotore/motore passo-passo

> Gioco zero, adatto per la retromarcia

>Bassa inerzia Adatto per alte velocità

>Tipo di bloccaggio interno

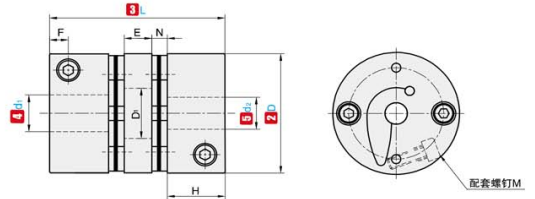

①NO. ②D ③L ④d₁ ⑤d₂ Gamma opzionale E N D₁ F H M Coppia di serraggio delle viti
(N·m)
RSK-CPLM 19 27 3 4 4,5 5 6 6,35 7 8 5.2 1.8 8.5 3.9 9.1 M2.5 1
26 35 5 6 6,35 7 8 9 9,525 10 7.1 2.6 12.5 4.5 11.35 M3 1.5
34 45 8 9 9.525 10 11 12 12.7 14 9.5 3.5 15 5 14.25 M4 3.5
39 50 8 9 9.525 10 11 12 12,7 14 15 16 11.2 4.5 17.5 6 14.9 M4 3.5
44 50 10 11 12 12,7 14 15 16 17 18 19 20 11.2 4.5 22 6.5 14.9 M4 3.5
56 64 10 11 12 12,7 14 15 16 17 18 19 20 22 25 13.5 5.5 26 8 19.75 M5 8

①NO. ②D ③L Coppia nominale
(N ·m) 		Eccentricità ammissibile
(mm) 		Deflessione ammissibile
(°) 		Deviazione assiale ammissibile
(mm) 		Velocità consentita
(giri/min) 		Rigidità statica all'inversione
(N ·m/rad) 		Momento di inerzia Peso
(g)
RSK-CPLM 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 18
26 35 2 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 44
34 45 5 0.17 1.5 ±0,36 10000 2850 9,0×10⁻⁶ 83
39 50 10 0.22 1.5 ±0,45 10000 4050 3,0×10⁻⁵ 125
44 50 12 0.22 1.5 ±0,54 10000 9000 3,8×10⁻⁵ 140
56 64 25 0.27 1.5 ±0,72 10000 10000 1,6×10⁻⁴ 320
