Giunti a trave Manufacturers

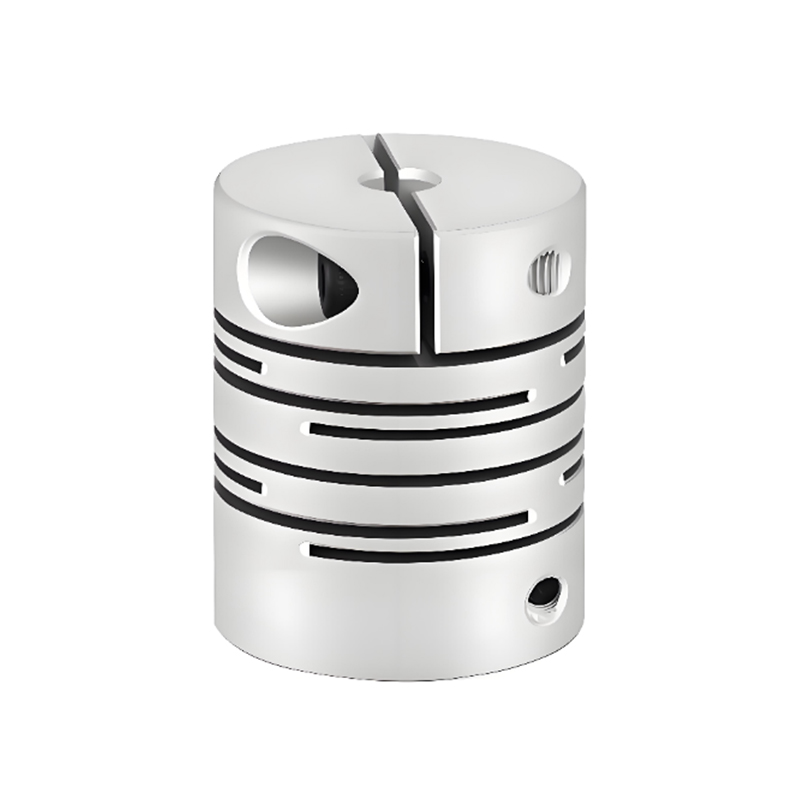

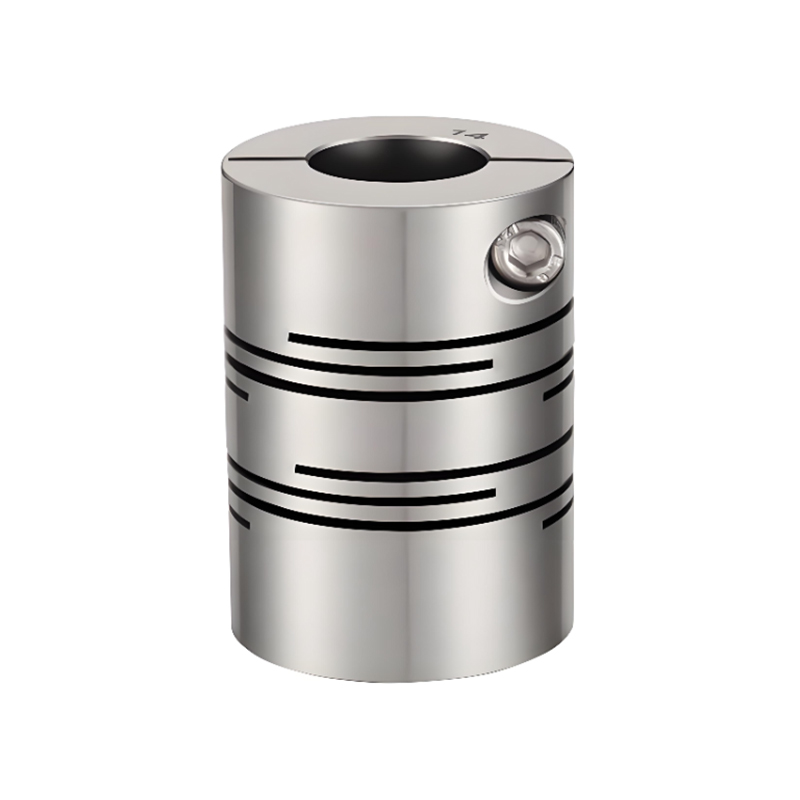

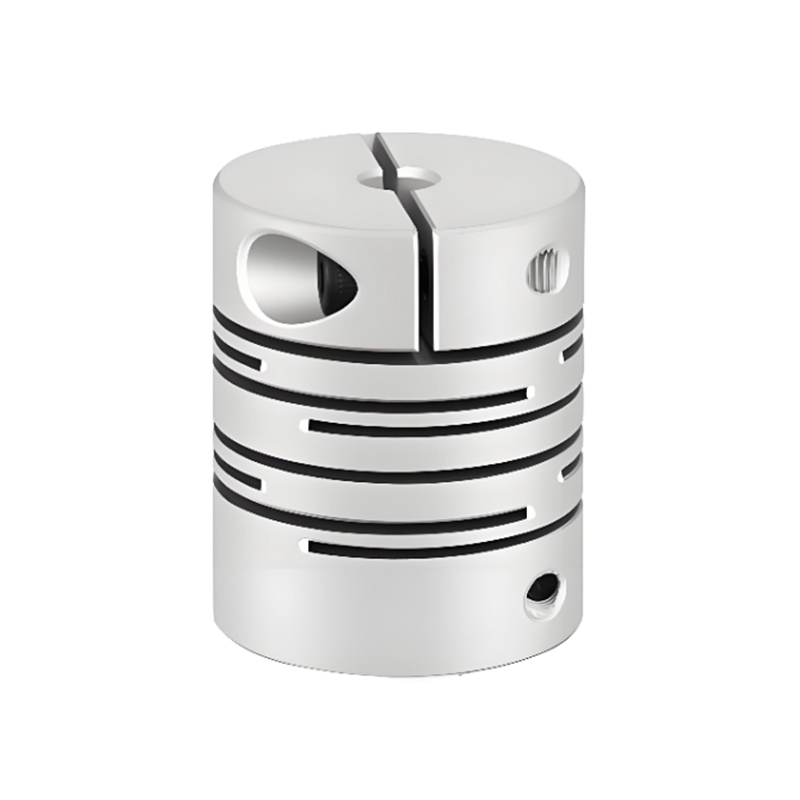

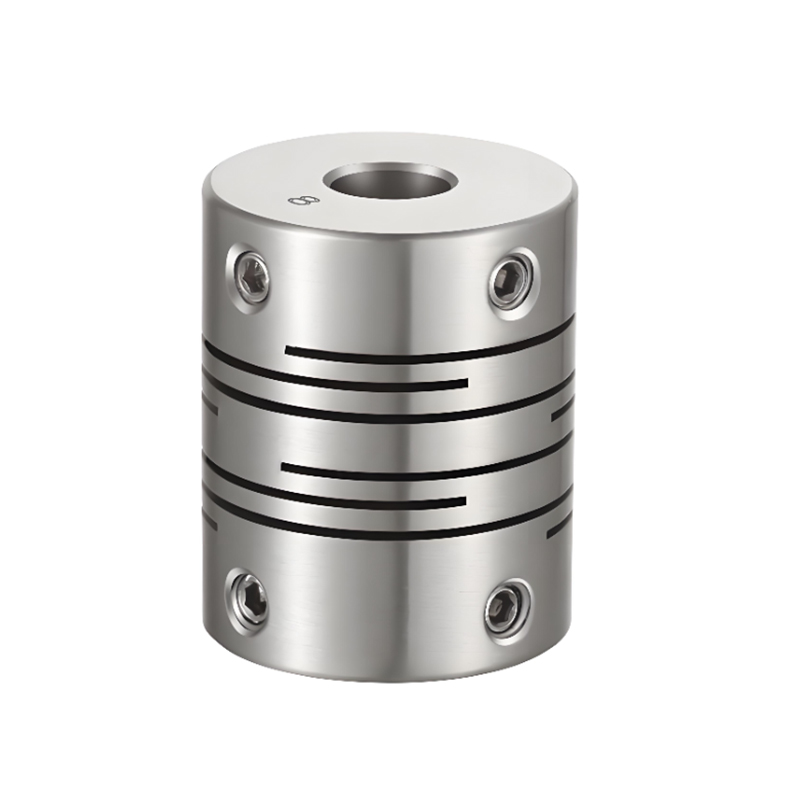

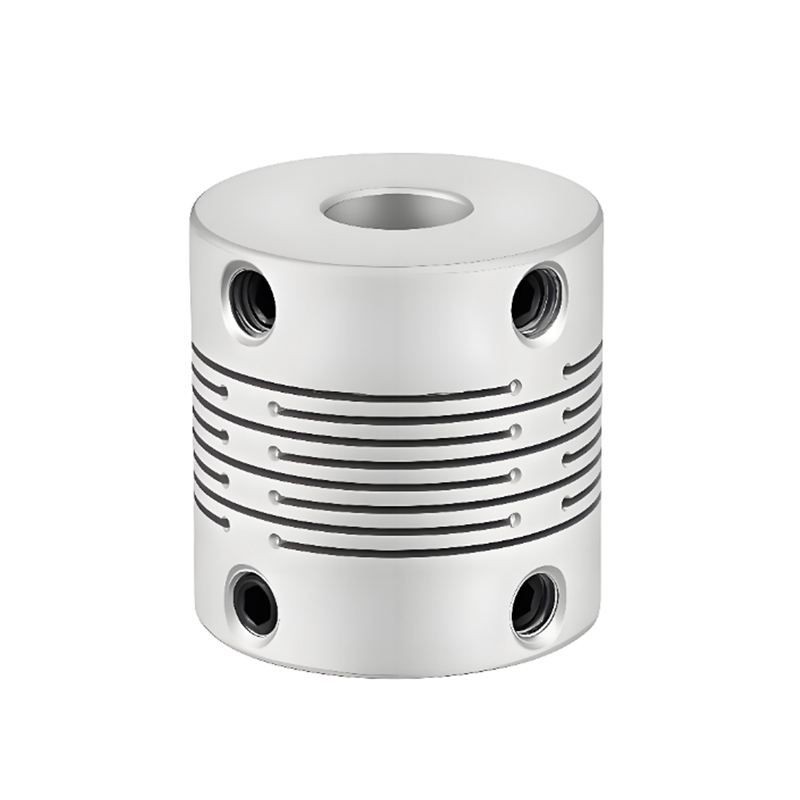

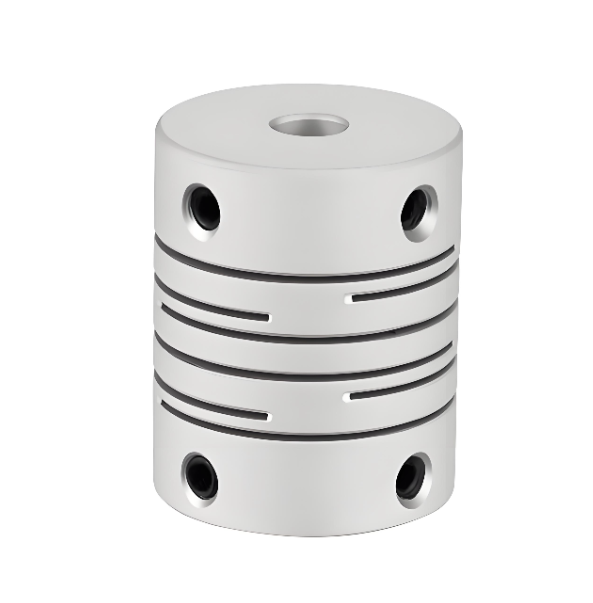

Un giunto a trave (o accoppiamento elicoidale) è un connettore flessibile in un unico pezzo per alberi, lavorato da un blocco di metallo con tagli a spirale per creare "travi" flessibili, che gli consentono di trasmettere la coppia assorbendo il disallineamento angolare, parallelo e assiale senza gioco, rendendolo ideale per il controllo di precisione del movimento in robotica, encoder e pompe dove un movimento fluido e senza errori è fondamentale.

Come funziona

Costruzione in un unico pezzo: ricavato da un cilindro solido, creando una parte monolitica con scanalature elicoidali.

Flessibilità: i tagli a spirale agiscono come travi flessibili, piegandosi per adattarsi ai movimenti dell'albero (angolari, paralleli, assiali).

Gioco zero: poiché è un pezzo unico, non ci sono spazi o giochi (gioco) come nei giunti composti da più parti, garantendo un posizionamento preciso.

Caratteristiche e tipi principali

Personalizzabile: la flessibilità può essere regolata modificando l'inizio del taglio (altezza) e il numero di inizi.

Materiali: comunemente alluminio o acciaio inossidabile, ma anche titanio.

Singolo o multiraggio: il raggio singolo offre una grande flessibilità angolare; il multiraggio gestisce un maggiore disallineamento parallelo.

Applicazioni comuni

Motion Control: servomotori, robotica e macchinari automatizzati.

Strumentazione: Alberi di collegamento per encoder e sensori.

Pompe: pompe leggere e altri sistemi meccanici generali.

Ideale per

Sistemi di posizionamento di precisione.

Applicazioni che necessitano di trasmissione senza errori.

Attività a coppia da bassa a moderata, ad alta velocità o a basso carico.

Quando usarlo

Quando è richiesto un movimento preciso e senza gioco.

Per collegare alberi disallineati in un'unica unità compatta.

A proposito di Rokang
Jiangsu Rokang industria pesante Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Beam Couplings Manufacturers and Helical Beam Coupling Factory in China. Per molti anni, l'azienda è impegnata nella ricerca, nello sviluppo e nella produzione di giunti universali a velocità costante del tipo con gabbia a sfere, giunti universali del tipo ad albero incrociato e giunti a ingranaggi a tamburo. Ha portato avanti una stretta collaborazione tra industria, università e ricerca con istituti di ricerca scientifica militare e locale e con il Dipartimento di Ingegneria Energetica dell'Accademia Navale del PLA, e si è continuamente espanso nei campi della precisione, dei carichi pesanti e dell'alta velocità. I prodotti hanno sostituito con successo prodotti di marchi famosi stranieri con prestazioni eccellenti e la tecnologia di processo ha raggiunto il livello avanzato internazionale. È stato ampiamente utilizzato nel sollevamento e nel trasporto, nelle macchine metallurgiche, nella laminazione dei metalli, nelle macchine ingegneristiche, nelle macchine minerarie, nel settore petrolchimico, nelle macchine tessili, nelle navi militari, nei veicoli blindati, nelle locomotive ferroviarie, nei veicoli speciali e in altri campi. La qualità e il servizio del prodotto sono stati riconosciuti ed elogiati dalla maggior parte degli utenti e vengono esportati in Europa, America, Russia, Medio Oriente, India e altri paesi e regioni. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Helical Couplings. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

Certificato d'onore

Novità
Conoscenza del settore

I meccanici dietro Giunti a trave elicoidale

I giunti a trave elicoidale sono ampiamente apprezzati per la loro capacità di trasmettere la coppia compensando al contempo il disallineamento angolare, assiale e parallelo. Sfruttando la flessibilità del design a taglio elicoidale, questi giunti riducono le concentrazioni di stress negli alberi e nei macchinari collegati. Presso Jiangsu Rokang Heavy Industry, i nostri giunti elicoidali sono lavorati con precisione in acciaio legato di alta qualità e sono sottoposti a trattamento termico e test dinamici per garantire una lunga durata in condizioni di carichi pesanti e funzionamento ad alta velocità. Sono orgoglioso di affermare che la nostra esperienza ci consente di offrire giunti che sostituiscono in modo affidabile le soluzioni importate in ambienti industriali critici.

Confronto Giunti a trave con altri giunti flessibili

I giunti a trave differiscono dai tradizionali giunti ad albero trasversale o a ingranaggi a tamburo per la loro capacità di gestire il disallineamento senza introdurre gioco. Mentre i giunti universali a velocità costante del tipo con gabbia a sfere eccellono in scenari ad alta velocità e carichi pesanti come le applicazioni minerarie e navali, i giunti a trave elicoidale sono ideali per apparecchiature di posizionamento di precisione, servomotori e strumentazione. La loro flessibilità unica e la conformità torsionale aiutano a ridurre le vibrazioni e prolungare la durata dei componenti collegati.

Applicazioni chiave di Giunti elicoidali

  • Collegamenti dei servomotori nei sistemi di automazione.
  • Encoder rotativi e dispositivi di misurazione di precisione.
  • Robotica industriale leggera e macchinari di assemblaggio.
  • Macchinari tessili che richiedono una trasmissione ad alta velocità e con gioco ridotto.

Tecniche di produzione di precisione

La produzione di accoppiamenti elicoidali di alta qualità richiede una progettazione meccanica meticolosa e capacità di lavorazione avanzate. Nella nostra struttura utilizziamo un set completo di apparecchiature che coprono tornitura di precisione, fresatura, saldatura e trattamento termico, oltre a test completi di misurazione, chimici e dinamici. Ciò garantisce che ogni giunto di trave soddisfi tolleranze strette e funzioni in modo affidabile in applicazioni impegnative. Il nostro approccio integrato mi consente di promettere con sicurezza giunti che superano gli standard del settore pur rimanendo a prezzi competitivi.

Innovazioni progettuali per prestazioni migliorate

Le recenti innovazioni nei giunti a trave elicoidale si concentrano sull'ottimizzazione della capacità di coppia riducendo al minimo la rigidità torsionale dove necessario. Ad esempio, i tagli elicoidali a più principi possono distribuire il carico in modo più uniforme sul corpo del giunto, riducendo le sollecitazioni localizzate e prolungando la durata operativa. Jiangsu Rokang Heavy Industry ha sfruttato le nostre collaborazioni di ricerca con istituti militari e accademici per perfezionare questi progetti, garantendo un funzionamento affidabile in settori come veicoli blindati, sistemi di propulsione navale e macchinari tessili ad alta velocità.

Metricohe delle prestazioni

Metric Accoppiamento del fascio Giunto a taglio elicoidale
Disallineamento angolare Moderato Alto
Movimento assiale Limitato Eccellente
Contraccolpo Basso Vicino allo zero
Capacità di coppia Moderato Alto

Applicazioni globali e riconoscimenti del settore

I nostri giunti elicoidali hanno riscontrato successo in tutto il mondo, dai sistemi di automazione di precisione europei alle attrezzature per carichi pesanti in India e nel Medio Oriente. Combinando design avanzato, materiali di alta qualità e controllo di qualità rigoroso, Jiangsu Rokang Heavy Industry garantisce che ogni giunto non solo soddisfi le aspettative in termini di prestazioni ma fornisca anche affidabilità a lungo termine. Sono orgoglioso di vedere i nostri prodotti sostituire noti marchi stranieri, dimostrando che l'ingegneria nazionale può offrire prestazioni di livello internazionale.
