RSK-CPSM Elevata rigidità della coppia Giunto a membrana singola in lega di alluminio con serraggio a vite di bloccaggio interno

RSK-CPSM Elevata rigidità della coppia Giunto a membrana singola in lega di alluminio con serraggio a vite di bloccaggio interno

Contattaci
  • Specifica
  • Descrivi
Specifica

> La camicia dell'albero è realizzata in lega di alluminio ad alta resistenza

> Il diaframma è realizzato in acciaio inossidabile 304

> Bloccaggio interno per ridurre gli errori di installazione

> Elevata rigidità della coppia, può controllare accuratamente la rotazione dell'albero, può effettuare un controllo di alta precisione

> Progettato specificamente per servomotori passo-passo

> Il collegamento senza fessure dell'albero e della boccola dell'albero è adatto per la rotazione in avanti e all'indietro

> Bassa inerzia, adatta al funzionamento ad alta velocità

> Metodo di serraggio con vite di bloccaggio interna

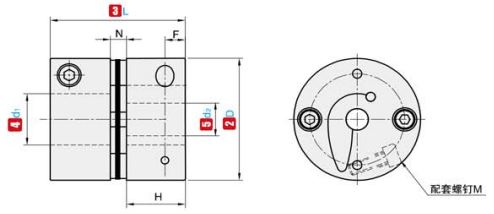

①NO. ②D ③L ④d₁ ⑤d₂ Gamma opzionale N F H M Coppia di serraggio delle viti
(N·m)
RSK-CPSM 19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2.5 1
26 26 3 4 5 6 6,35 7 8 9 9.525 10 2.6 3.9 11.35 M3 1.5
34 32 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 3.5 4.85 14.25 M4 3.5
39 34.5 8 9 9.525 10 11 12 12,7 14 15 16 4.5 5 14.9 M4 3.5
44 34.5 8 9 9.525 10 11 12 12,7 14 15 16 17 18 19 20 4.5 5 14.9 M4 3.5
56 45 8 9 9.525 10 11 12 12,7 14 15 16 17 18 19 20 22 5.5 6.4 19.75 M5 8

①NO. ②D ③L Coppia nominale
(N ·m) 		Eccentricità ammissibile
(mm) 		Deflessione ammissibile
(°) 		Deviazione assiale ammissibile
(mm) 		Velocità consentita
(giri/min) 		Rigidità statica all'inversione
(N ·m/rad) 		Momento di inerzia Peso
(g)
RSK-CPSM 19 20 1 0.1 1 ±0,09 10000 1400 6,7×10⁻⁷ 12
26 26 2 0.1 1 ±0,14 10000 3700 2,2×10⁻⁶ 28
34 32 5 0.1 1 ±0,18 10000 5700 8,0×10⁻⁶ 61
39 34.5 10 0.1 1 ±0,23 10000 8100 2,2×10⁻⁵ 88
44 34.5 12 0.1 1 ±0,27 10000 18000 2,8×10⁻⁵ 100
56 45 25 0.1 1 ±0,36 10000 20000 1,2×10⁻⁴ 220
