Custom Drum Gear Couplings

Casa / Prodotti / Giunti ad ingranaggi
Categorie
Prodotti consigliati
Contattaci

Giunti ad ingranaggi Manufacturers

Un giunto a ingranaggi è un connettore meccanico a coppia elevata per alberi non collineari, che utilizza denti di ingranaggi interni/esterni nei manicotti per trasmettere potenza compensando al contempo il disallineamento angolare, radiale e assiale, rendendolo ideale per usi industriali pesanti come acciaierie, pompe e trasportatori dove l'elevata densità di potenza e l'affidabilità sono cruciali, sebbene richiedano lubrificazione e manutenzione adeguate per la longevità.

Come funziona

Componenti: due mozzi (con dentatura esterna) si fissano a ciascun albero, collegati da manicotti (con dentatura interna).

Compensazione del disallineamento: i denti degli ingranaggi consentono il movimento, la flessione per gestire il disallineamento angolare (da lato a lato), radiale (offset) e assiale (da un'estremità all'altra) tra gli alberi.

Trasmissione della coppia: l'elevato contatto superficiale tra i denti dell'ingranaggio coronato fornisce un trasferimento di potenza efficiente ed elevato con un'eccezionale rigidità torsionale.

Caratteristiche e vantaggi principali

Coppia elevata: in grado di gestire carichi di coppia molto elevati.

Compatto: offre un elevato rapporto peso/potenza, adattandosi a spazi ristretti.

Affidabile: garantisce una lunga durata con una corretta lubrificazione.

Versatile: disponibile in varie configurazioni (singolo/doppio impegno, metà rigide/flessibili) per diverse esigenze.

Applicazioni

Azionamenti a rulli (industria dell'acciaio e della carta)

Pompe, ventilatori, trasportatori

Apparecchiature per la produzione di energia

Manutenzione

Richiede una lubrificazione periodica (grasso) per proteggere i denti degli ingranaggi.

Il corretto allineamento durante l'installazione è fondamentale per l'affidabilità e la longevità.

A proposito di Rokang
Jiangsu Rokang industria pesante Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Gear Couplings Manufacturers and Drum Gear Couplings Factory in China. Per molti anni, l'azienda è impegnata nella ricerca, nello sviluppo e nella produzione di giunti universali a velocità costante del tipo con gabbia a sfere, giunti universali del tipo ad albero incrociato e giunti a ingranaggi a tamburo. Ha portato avanti una stretta collaborazione tra industria, università e ricerca con istituti di ricerca scientifica militare e locale e con il Dipartimento di Ingegneria Energetica dell'Accademia Navale del PLA, e si è continuamente espanso nei campi della precisione, dei carichi pesanti e dell'alta velocità. I prodotti hanno sostituito con successo prodotti di marchi famosi stranieri con prestazioni eccellenti e la tecnologia di processo ha raggiunto il livello avanzato internazionale. È stato ampiamente utilizzato nel sollevamento e nel trasporto, nelle macchine metallurgiche, nella laminazione dei metalli, nelle macchine ingegneristiche, nelle macchine minerarie, nel settore petrolchimico, nelle macchine tessili, nelle navi militari, nei veicoli blindati, nelle locomotive ferroviarie, nei veicoli speciali e in altri campi. La qualità e il servizio del prodotto sono stati riconosciuti ed elogiati dalla maggior parte degli utenti e vengono esportati in Europa, America, Russia, Medio Oriente, India e altri paesi e regioni. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Drum Gear Couplings. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

Certificato d'onore

Novità
Conoscenza del settore

Comprensione Giunti ad ingranaggi nella trasmissione di potenza per impieghi gravosi

I giunti a ingranaggi sono connettori meccanici ampiamente utilizzati progettati per trasmettere coppie elevate tra alberi rotanti non perfettamente allineati. Utilizzando l'impegno tra i denti degli ingranaggi esterni sui mozzi e i denti degli ingranaggi interni all'interno dei manicotti, i giunti a ingranaggi ottengono un trasferimento di coppia stabile consentendo al tempo stesso un movimento controllato tra gli alberi. Questo principio strutturale li rende adatti agli ambienti industriali in cui sono comuni la fluttuazione del carico, la deflessione dell'albero e le tolleranze di installazione.

Rispetto ai giunti elastici o a base di gomma, i giunti a ingranaggi si concentrano sulla resistenza meccanica e sulla rigidità torsionale. La loro struttura compatta supporta un'elevata densità di potenza, spesso richiesta nelle apparecchiature metallurgiche, nei trasportatori pesanti, nei laminatoi e nelle pompe di grandi dimensioni.

Principio di funzionamento dei giunti a ingranaggi

Un giunto a ingranaggi standard è costituito da due mozzi montati sugli alberi motore e condotto, insieme a uno o due manicotti che racchiudono i mozzi. I mozzi sono dotati di dentatura esterna, mentre i manicotti sono lavorati con la corrispondente dentatura interna. La coppia viene trasmessa attraverso l'ingranamento continuo di questi denti.

Per compensare il disallineamento dell'albero, i denti degli ingranaggi sono spesso bombati. Ciò consente ai denti di scivolare leggermente durante il funzionamento, compensando lo spostamento angolare, radiale e assiale senza interrompere la trasmissione di potenza. Una corretta lubrificazione tra le superfici dei denti riduce l'attrito e l'usura durante questo movimento.

Giunti a ingranaggi del tamburo e le loro caratteristiche strutturali

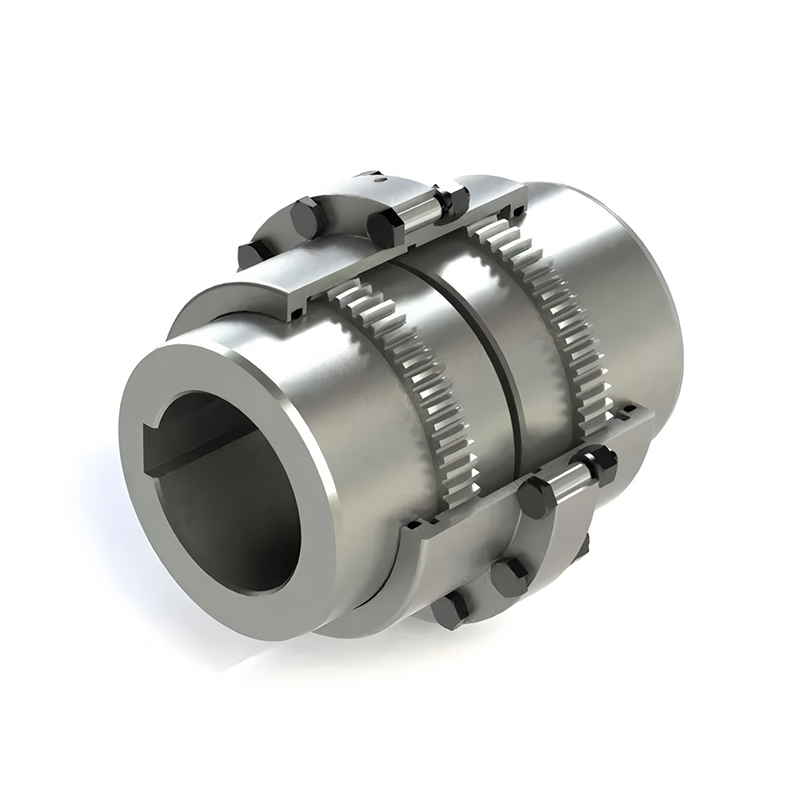

I giunti a ingranaggi a tamburo sono un tipo specializzato di giunti a ingranaggi in cui il manicotto adotta un profilo a forma di tamburo. Questo design aumenta l'area di contatto tra i denti dell'ingranaggio durante il funzionamento disallineato, distribuendo i carichi in modo più uniforme sulla superficie del dente.

Nelle applicazioni con carichi pesanti, come i macchinari per la laminazione dell'acciaio e quelli minerari, i giunti a ingranaggi del tamburo aiutano a ridurre le sollecitazioni localizzate e a migliorare la stabilità operativa. La geometria della struttura dell'ingranaggio del tamburo supporta uno spostamento angolare maggiore mantenendo una trasmissione della coppia costante.

Capacità di compensazione del disallineamento

Una delle funzioni principali dei giunti a ingranaggi e dei giunti a tamburo è la loro capacità di gestire diversi tipi di disallineamento. Questa capacità è essenziale nei grandi sistemi meccanici in cui durante il funzionamento possono verificarsi dilatazione termica, cedimento delle fondazioni o deflessione dell'albero.

  • Disallineamento angolare causato dall'inclinazione dell'albero
  • Disallineamento radiale derivante dall'offset dell'albero parallelo
  • Spostamento assiale dovuto alla dilatazione termica o alle variazioni di carico

Il profilo del dente coronato svolge un ruolo centrale nel consentire questi movimenti mantenendo un impegno stabile tra i componenti accoppiati.

Capacità di coppia e densità di potenza

I giunti a ingranaggi sono noti per la loro capacità di trasmettere una coppia molto elevata in un involucro relativamente piccolo. Il contatto metallo-metallo tra i denti degli ingranaggi consente loro di gestire carichi che superano le capacità di molti tipi di giunti flessibili.

Questa elevata capacità di coppia rende i giunti a ingranaggi adatti per applicazioni in cui lo spazio è limitato ma i requisiti di uscita meccanica sono impegnativi. I giunti a ingranaggi del tamburo migliorano ulteriormente questa caratteristica migliorando la condivisione del carico in condizioni disallineate.

Applicazioni industriali di giunti a ingranaggi e a tamburo

Grazie alla loro resistenza strutturale e stabilità operativa, i giunti a ingranaggi e i giunti a tamburo sono ampiamente applicati nelle industrie pesanti. Il loro utilizzo supporta il funzionamento continuo in sistemi soggetti a carichi d'urto e condizioni di lavoro variabili.

  • Azionamenti di laminatoi nella produzione di acciaio e metalli non ferrosi
  • Pompe, ventilatori e compressori di grandi dimensioni negli impianti energetici e petrolchimici
  • Trasportatori e attrezzature di sollevamento nel settore minerario e nella movimentazione di materiali sfusi
  • Sistemi di propulsione navale e attrezzature ferroviarie

Considerazioni sulla manutenzione e sulla lubrificazione

La lubrificazione gioca un ruolo fondamentale nella durata di servizio dei giunti a ingranaggi. Grasso o olio formano una pellicola protettiva sulle superfici dei denti degli ingranaggi, riducendo l'attrito e minimizzando l'usura durante il movimento relativo.

L'ispezione regolare delle guarnizioni, delle condizioni del lubrificante e delle superfici dei denti aiuta a mantenere un funzionamento stabile. Il corretto allineamento dell'albero durante l'installazione contribuisce inoltre a ridurre i carichi anomali sui componenti del giunto.

La forza produttiva dietro giunti a ingranaggi affidabili

Jiangsu Rokang Heavy Industry Technology Co., Ltd. ha sviluppato capacità di produzione complete che coprono la progettazione meccanica, la lavorazione meccanica di precisione, il trattamento termico e la saldatura. Con apparecchiature di lavorazione complete e sistemi di controllo qualità, l'azienda supporta la produzione coerente di giunti a ingranaggi e giunti a tamburo per ambienti industriali esigenti.

Attraverso la ricerca a lungo termine e la cooperazione con istituti di ricerca scientifica, Rokang ha ampliato la propria gamma di prodotti con soluzioni di accoppiamento di precisione, per carichi pesanti e ad alta velocità. Questi prodotti vengono applicati nei settori metallurgico, minerario, petrolchimico, dei trasporti e marittimo, soddisfacendo diverse condizioni operative.

Confronto tra giunti a ingranaggi standard e giunti a ingranaggi a tamburo

Struttura Design a manica dritta Profilo della manica a forma di tamburo
Distribuzione del carico Contatto dente standard Contatto tra i denti più uniforme
Capacità di disallineamento Moderato Maggiore tolleranza angolare
Applicazioni tipiche Macchinari pesanti generali Acciaierie e attrezzature minerarie

Conclusione

I giunti a ingranaggi e i giunti a tamburo rimangono componenti chiave nei sistemi di trasmissione di potenza per carichi pesanti. La loro resistenza meccanica, l'elevata capacità di coppia e la capacità di compensare i disallineamenti supportano un funzionamento stabile in ambienti industriali complessi. Supportate da processi di produzione avanzati ed esperienza applicativa, queste soluzioni di accoppiamento continuano a svolgere un ruolo importante nelle moderne apparecchiature industriali.
