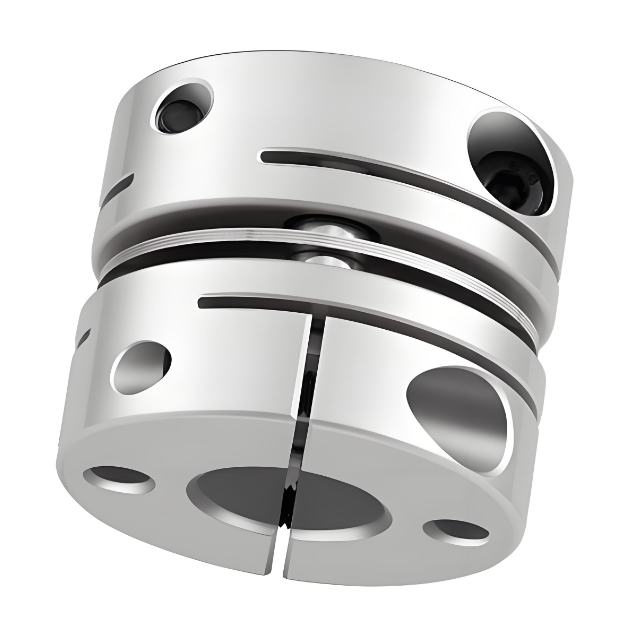

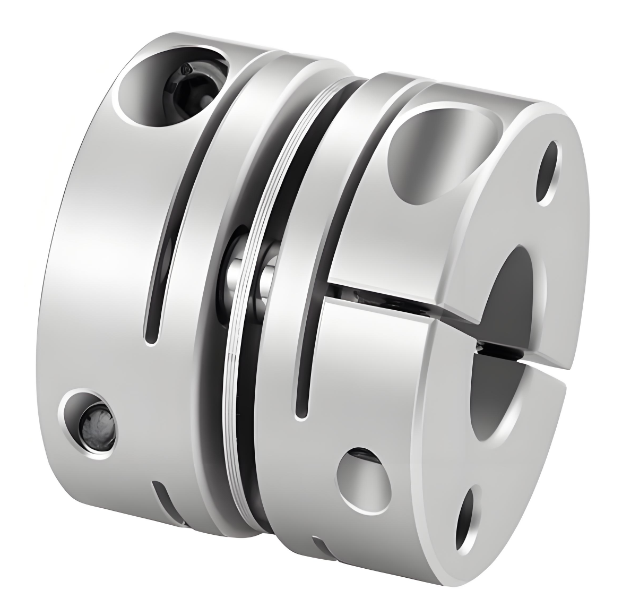

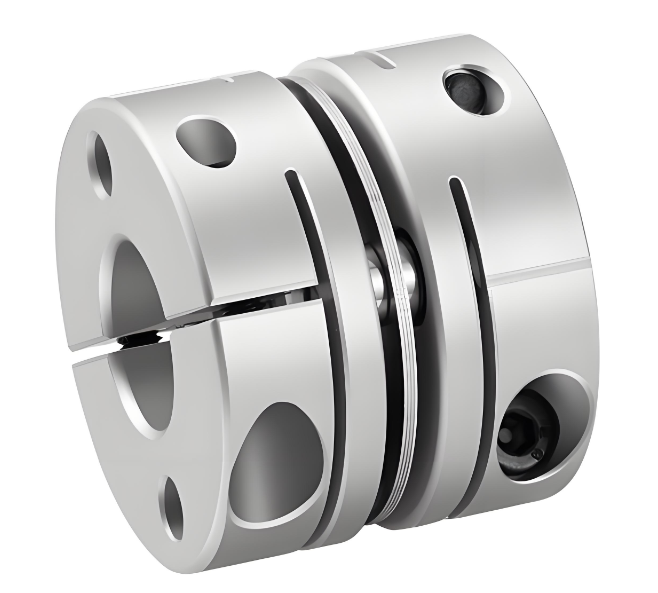

RSK-CPSN Vendita in fabbrica del tipo di bloccaggio con giunto a diaframma singolo rotondo in lega di alluminio

RSK-CPSN Vendita in fabbrica del tipo di bloccaggio con giunto a diaframma singolo rotondo in lega di alluminio

Contattaci
  • Specifica
  • Descrivi
Specifica

> La camicia dell'albero è realizzata in lega di alluminio ad alta resistenza

> Il diaframma è realizzato in acciaio inossidabile 304

> Elevata rigidità della coppia, può controllare accuratamente la rotazione dell'albero, può effettuare un controllo di alta precisione

> Progettato specificamente per servomotori passo-passo

> Il collegamento senza fessure dell'albero e della boccola dell'albero è adatto per la rotazione in avanti e all'indietro

> Bassa inerzia, adatta al funzionamento ad alta velocità

>Tipo di serraggio con vite di bloccaggio

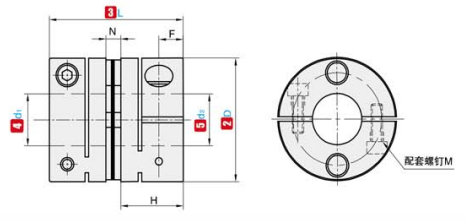

①NO. ②D ③L ④d₁  ⑤d₂ Intervallo opzionale N F H M Coppia di serraggio delle viti
(N ·m)
RSK-CPSN 19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2.5 0.8
25 24 3 4 5 6 6,35 7 8 9 9.525 10 11 12 2.6 3.9 10.7 M3 1.2
32 29 3 4 5 6 6,35 7 8 9 9.525 10 11 12 12.7 14 15 16 3.5 4.5 12.75 M4 2.5
40 33 8 9 9.525 10 11 12 12,7 14 15 16 17 18 19 4.5 5 14.25 M4 2.5
50 42 8 9 9.525 10 11 12 12,7 14 15 16 17 18 19 20 22 24 4.5 5 18.75 M4 2.5

①NO. ②D ③L Coppia nominale
(N·m) 		Eccentricità ammissibile
(mm) 		Deflessione ammissibile
(°) 		Deviazione assiale ammissibile
(mm) 		Velocità consentita
(giri/min) 		Rigidità statica all'inversione
(N ·m/rad) 		Momento di inerzia
(kg ·m²) 		Peso
(g)
RSK-CPSN 19 20 1 0.02 1 ±0,10 15000 600 2,9x10⁻⁷ 13
25 24 2 0.02 1 ±0,20 15000 1300 1,1x10⁻⁶ 25
32 29 2.5 0.02 1 ±0,30 10000 2500 4.0x10⁻⁶ 57
40 33 3.5 0.02 1 ±0,30 10000 4600 9,8x10⁻⁶ 86
50 42 9 0.02 1 ±0,30 10000 6000 1,6x10⁻⁵ 130
