Wholesale RSK-CPST Giunto a membrana singola a gradini in lega di alluminio per servomacchine

Casa / Prodotti / Servoaccoppiamenti / Giunti a membrana / RSK-CPST Giunto a membrana singola a gradini in lega di alluminio per servomacchine

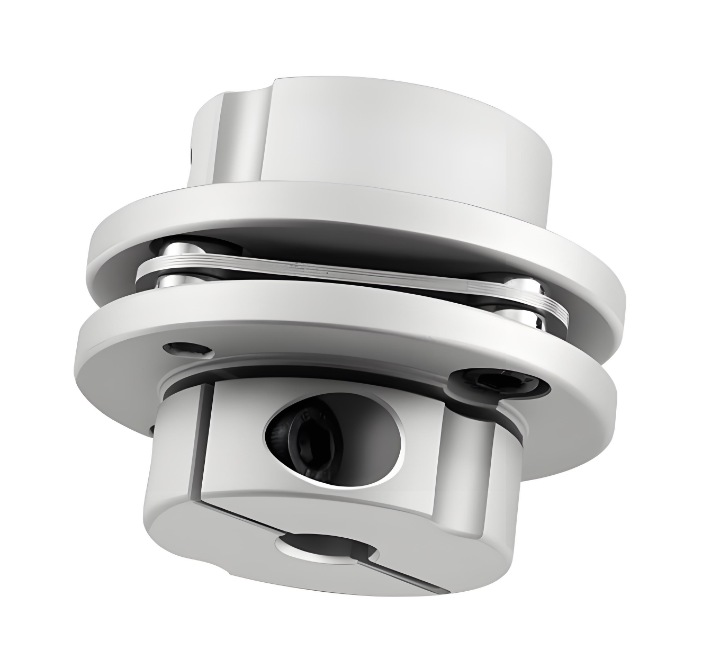

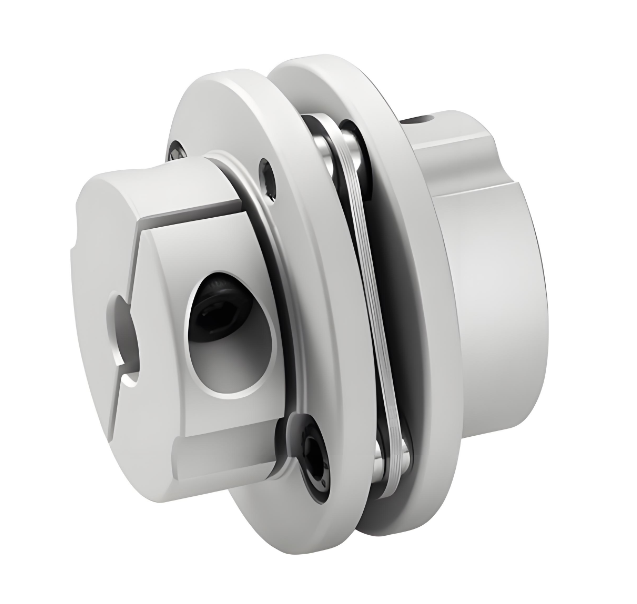

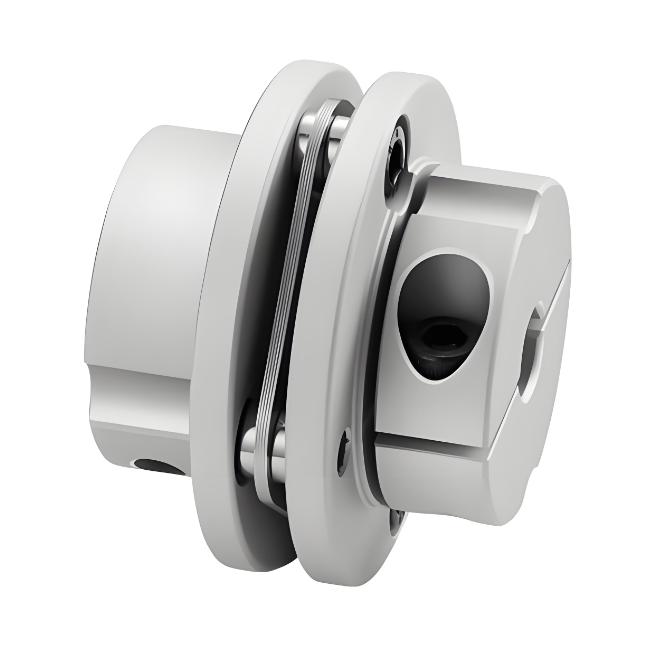

RSK-CPST Giunto a membrana singola a gradini in lega di alluminio per servomacchine

RSK-CPST Giunto a membrana singola a gradini in lega di alluminio per servomacchine

Contattaci
  • Specifica
  • Descrivi
Specifica

>Manicotto dell'albero in lega di alluminio ad alta resistenza

>Il diaframma è realizzato in acciaio inossidabile 304

>L'elevata rigidità della coppia, può controllare accuratamente la rotazione dell'albero, può effettuare un controllo di alta precisione

>Progettato per servomotori e motori passo-passo

>Il collegamento senza spazi tra albero e manicotto dell'albero è adatto per la rotazione in avanti e all'indietro

>Bassa inerzia, adatta per il funzionamento ad alta velocità

>Metodo di serraggio della vite di serraggio

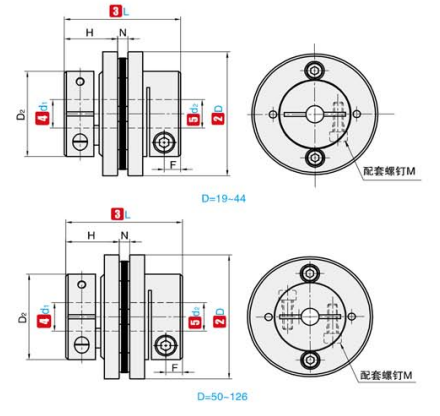

①NO. ②D ③L ④d₁  ⑤d₂ Intervallo opzionale D₂ N F H M Coppia di serraggio delle viti
(N·m)
RSK-CPST 34 27.5 5 6 6,35 7 8 9 9,525 10 11 12 21.6 3.2 3.8 12.15 M3 1.2
39 34.5 6            8 9 9.525 10 11 12 12,7 14 15 25 4.2 5.0 15.15 M4 2.5
44 34.5 6 8 9 9.525 10 11 12 12,7 14 15 16 17 18 29.6 4.2 5.0 15.15 M4 2.5
50 42 10 11 12 12,7 14 15 16 17 18 19 20 32 4.8 5.5 18.6 M5 8
56 45 10 12 12,7 14 15 16 17 18 19 20 22 24 38 5.2 6.3 19.9 M5 5
68 53 14 15 16 17 18 19 20 22 24 25 28 30 46 6.3 7.5 23.35 M6 13
82 68 17 18 19 20 22 24 25 28 30 32 35 38 56 7.7 9.0 30.15 M8 20

①NO. ②D ③L Coppia nominale
(N ·m) 		Eccentricità ammissibile
(mm) 		Deflessione ammissibile
(°) 		Deviazione assiale ammissibile
(mm) 		Velocità consentita
(giri/min) 		Rigidità statica all'inversione
(N ·m/rad) 		Momento di inerzia
(kg ·m²) 		Peso
(g)
RSK-CPST 34 27.5 2 0.1 1 ±0,18 10000 1500 3,83×10⁻⁶ 30
39 34.5 4.5 0.1 1 ±0,23 10000 2450 7,5×10⁻⁶ 52
44 34.5 6.75 0.1 1 ±0,27 10000 3000 9,1×10⁻⁶ 68.5
50 42 15 0.1 1 ±0,30 10000 3800 2,5×10⁻⁵ 110
56 45 20 0.1 1 ±0,36 10000 4200 5,1×10⁻⁵ 135
68 53 50 0.1 1 ±0,40 9000 6500 1,3×10⁻⁴ 246
82 68 75 0.1 1 ±0,50 8000 8600 1,9×10⁻⁴ 422
