Specifica

È un giunto semplice ed economico per applicazioni a coppia elevata

La resistenza agli urti, lo smorzamento delle vibrazioni e l'adattabilità ai carichi variabili forniscono una migliore protezione per le apparecchiature

L'installazione e la rimozione rapide consentono di risparmiare tempo e fatica

Durata di servizio ultra lunga

Struttura semplice e facile manutenzione

Requisiti di installazione ridotti e un'ampia varietà di design

Il requisito di precisione di installazione per i giunti a griglia con molla a serpentina è inferiore a quello per i giunti generali

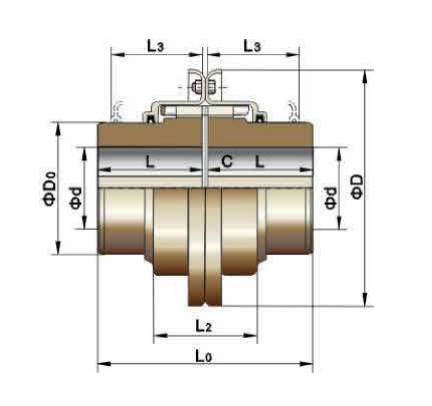

Modello	Coppia nominale/Tn N.M	Velocità consentita/N giri/min	Foro massimo dell'asse L mm	Lunghezza assiale L mm	Lunghezza L0 mm	L2 mm	D mm	D0 mm	Distanziatore C mm	Peso (senza foro) kg	Carica di petrolio kg
6020T	52	6000	28	50	103	48	46	112	3	1.95	0.027
6030T	149	6000	35	50	103	48	46	122	3	2.59	0.041
6040T	249	6000	42	55	113	51	45	130	3	3.36	0.054
6050T	435	6000	50	65	133	61	55	149	3	5.45	0.068
6060T	684	6050	56	75	153	64	59	163	3	7.26	0.086

6070T	994	5500	65	80	163	67	62	174	3	10.44	0.113
6080T	2050	4750	80	95	193	89	84	200	3	17.70	0.172
6090T	3730	4000	95	105	213	96	91	233	3	25.42	0.254
6100T	6280	3250	110	125	255	120	114	268	6	42.22	0.426
6110T	9320	3000	120	135	275	125	119	287	6	54.45	0.508

6120T	13700	2700	140	155	316	148	142	320	6	81.27	0.735
6130T	19900	2400	170	175	356	150	144	379	6	122.58	0.908
6140T	28600	2200	200	190	386	156	150	411	6	180.24	1.135
6150T	39800	2000	215	200	406	216	210	476	6	230.18	1.952
6160T	55900	1750	240	215	436	130	124	533	6	321.43	2.815

6170T	74600	1225	280	230	466	240	234	584	6	448.10	3.496

Descrivi

È un giunto semplice ed economico per applicazioni a coppia elevata.

Il giunto a griglia a molla serpentina Jiangsu RSK combina l'elevata capacità di coppia dei giunti a ingranaggi con la flessibilità dei giunti elastici, rendendolo un'opzione più semplice e ideale tra i giunti per carichi medio-pesanti. Il suo design a smontaggio rapido elimina completamente le difficoltà di installazione e rimozione, offrendo una soluzione di accoppiamento più economica e affidabile.

La resistenza agli urti, lo smorzamento delle vibrazioni e l'adattabilità ai carichi variabili forniscono una migliore protezione per le apparecchiature.

Le superfici dei denti del giunto a griglia con molla a serpentina RSK sono composte da più superfici curve, che consentono all'area di contatto di variare in base alle variazioni di carico. Questo design consente al giunto di resistere meglio agli impatti del carico e ai carichi variabili, garantendo maggiore sicurezza durante l'avvio o in condizioni di carico irregolari. Inoltre, la trasmissione flessibile della molla assorbe una quantità significativa di forze vibrazionali. Il suo effetto smorzante riduce le vibrazioni d'impatto di oltre il 36%, rendendolo un vero filtro per urti e vibrazioni per i sistemi di trasmissione di potenza.

L'installazione e la rimozione rapide consentono di risparmiare tempo e fatica.

Con l'obiettivo di affrontare le difficoltà e le inefficienze nell'installazione e nello smontaggio dei giunti, RSK ha sviluppato un nuovissimo giunto a smontaggio rapido. Adotta un'interfaccia superficiale rastremata e utilizza diversi bulloni ad alta resistenza sulla faccia terminale per applicare la forza, ottenendo sia effetti di espansione che di connessione. Questo design consente un adattamento con gioco durante l'installazione offrendo allo stesso tempo le prestazioni di un accoppiamento con interferenza, risparmiando oltre il 70% del tempo rispetto ai tradizionali prodotti con accoppiamento con interferenza.

Durata di servizio ultra lunga.

La molla conica è realizzata in acciaio legato ad alta resistenza e viene sottoposta a un rigoroso processo di trattamento termico per ottenere rigidità e flessibilità superiori. La superficie della molla è sabbiata con precisione per comprimere la struttura molecolare dello strato superficiale, con conseguente maggiore resistenza all'usura e maggiore durata.

Struttura semplice e facile manutenzione.

Requisiti di installazione ridotti e un'ampia varietà di design.

Il requisito di precisione di installazione per i giunti a griglia con molla a serpentina è inferiore a quello per i giunti generali. La molla può oscillare liberamente all'interno delle scanalature dei denti del manicotto del semigiunto, consentendo notevoli deviazioni radiali, angolari e assiali tra i due alberi. Finché queste deviazioni rimangono entro un certo intervallo, non influenzeranno le prestazioni di trasmissione di potenza, né genereranno rumore o comprometteranno la durata.
