Specifica

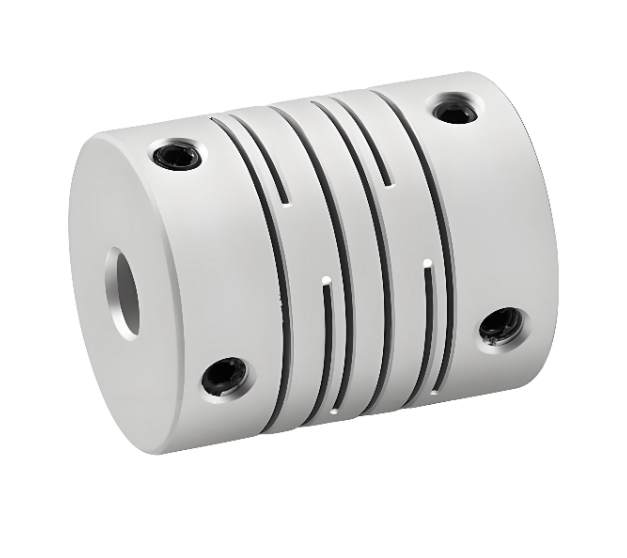

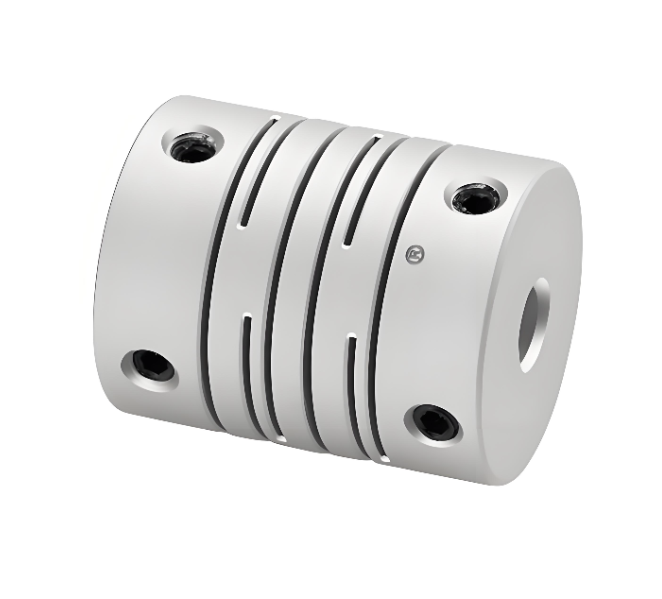

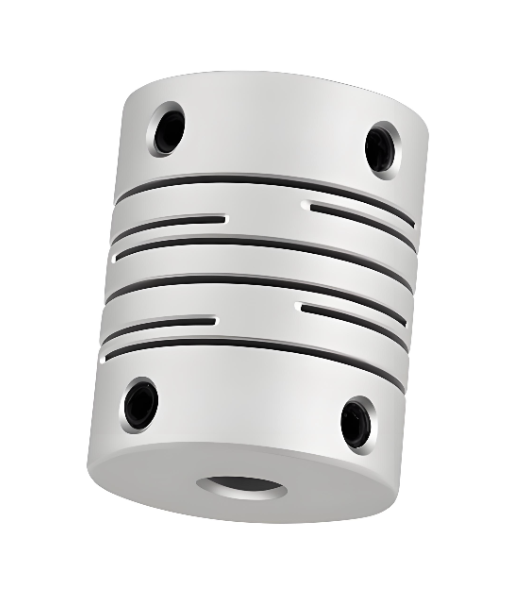

> Struttura integrata, l'uso complessivo di materiale in lega di alluminio ad alta resistenza

> L'elasticità compensa le deviazioni radiali, angolari e assiali

> Il collegamento senza spazi tra albero e manicotto dell'albero è adatto per la rotazione in avanti e all'indietro

>Appositamente progettato per encoder e micromotore

>Metodo di serraggio della vite di posizionamento

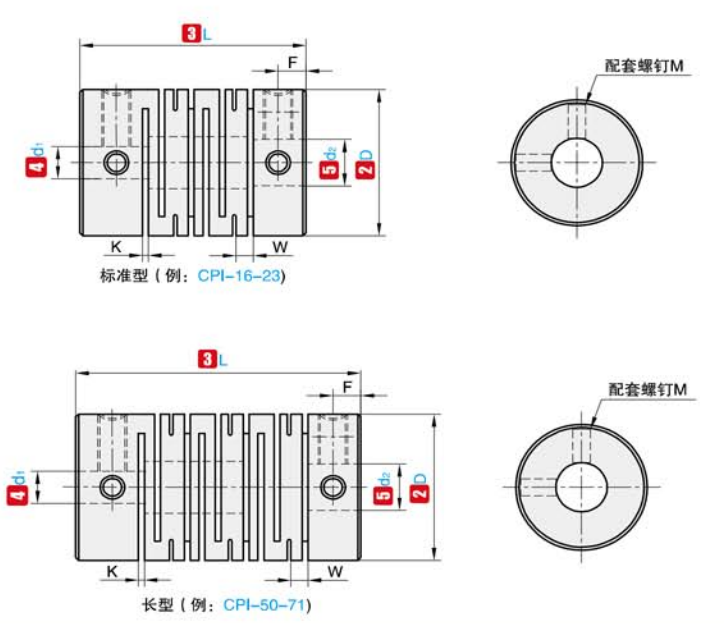

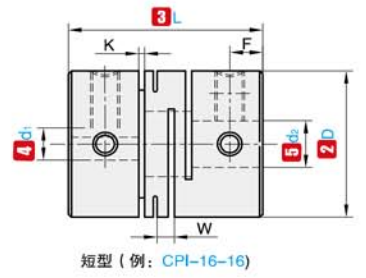

nome in codice	D	L	Diametro interno standard (mm)	K	W	F	M	Coppia di serraggio (N.m)
RSK-CPI	12	18.5	2 3 4 5 6	0.55	1.2	2.5	M3	1.2
	16	18	3 4 5 6 6.35	0.55	1.3	3.0	M3	1.2
	16	23	4 5 6 6.35	0.55	1.3	3.0	M3	1.2
	20	20	4 5 6 6.35 7 8 10	0.55	1.4	3.6	M4	2.5
	20	26	4 5 6 6.35 7 8 10	0.55	1.4	3.6	M4	2.5
	25	25	4 5 6 6.35 7 8 9 9.525 10 11 12	0.6	1.7	4.0	M4	2.5
	25	31	5 6 6.35 8 9 9.525 10 11 12	0.6	1.8	3.6	M4	2.5
	32	32	8 9 9.525 10 11 12 12.7 14 15 16	0.8	2.3	6.0	M5	5
	32	41	8 9 9.525 10 11 12 12.7 14 15 16	0.8	2.3	4.3	M5	5
	40	56	8 10 11 12 12.7 14 15 16 17 18 19 20	0.8	2.3	6.0	M6	8
Nota: i fori interni su entrambe le estremità del giunto possono essere combinati liberamente con i diametri interni minimo e massimo. Le dimensioni del diametro interno contrassegnate nella tabella sono solo di riferimento. Anche il diametro del foro richiesto dal cliente è solo di riferimento. Per il diametro del foro richiesto dal cliente contattateci.

Nome in codice	D	L	Coppia nominale (N.m)	Consenti distorsione (mm)	Consenti inclinazione (∠°)	Consentire deviazione assiale (mm)	Consenti RPM	Rigidità torsionale statica (N.m/rad)	Momento di inerzia (N.m)	Peso (g)
RSK-CPI	12	18.5	0.75	0.1	1.5	±0,20	30000	31	8,3x10 ^-8	3.7
	16	18	0.9	0.1	1.5	±0,20	24000	44	3,3x10 ^-7	6
	16	23	0.9	0.1	1.5	±0,20	24000	44	3,3x10 ^-7	8.1
	20	20	1.6	0.15	1.5	±0,20	24000	80	3,3x10 ^-7	10
	20	26	1.6	0.15	1.5	±0,20	19000	109	9.0x10 ^-7	12
	25	25	3	0.15	1.5	±0,20	19000	109	9.0x10 ^-7	15
	25	31	3	0.15	1.5	±0,20	15000	165	2,2x10 ^-6	23
	32	32	6	0.15	1.5	±0,20	15000	165	2,6x10 ^-6	27
	32	41	6	0.15	1.5	±0,20	12000	270	8.0x10 ^-6	50
	38	41	9.5	0.2	1.5	±0,20	12000	270	9,6x10 ^-6	60
	40	56	15	0.2	1.5	±0,20	9400	344	3.1x10 ^-5	135
Nota: la coppia inerziale e i parametri tecnici sopra indicati sono misurati secondo lo standard dell'apertura massima. Il valore massimo della coppia nominale è legato alla durata del giunto stesso. Maggiore è il diametro esterno, maggiore è la forza, mentre minore è il diametro esterno, maggiore è la velocità consentita.
