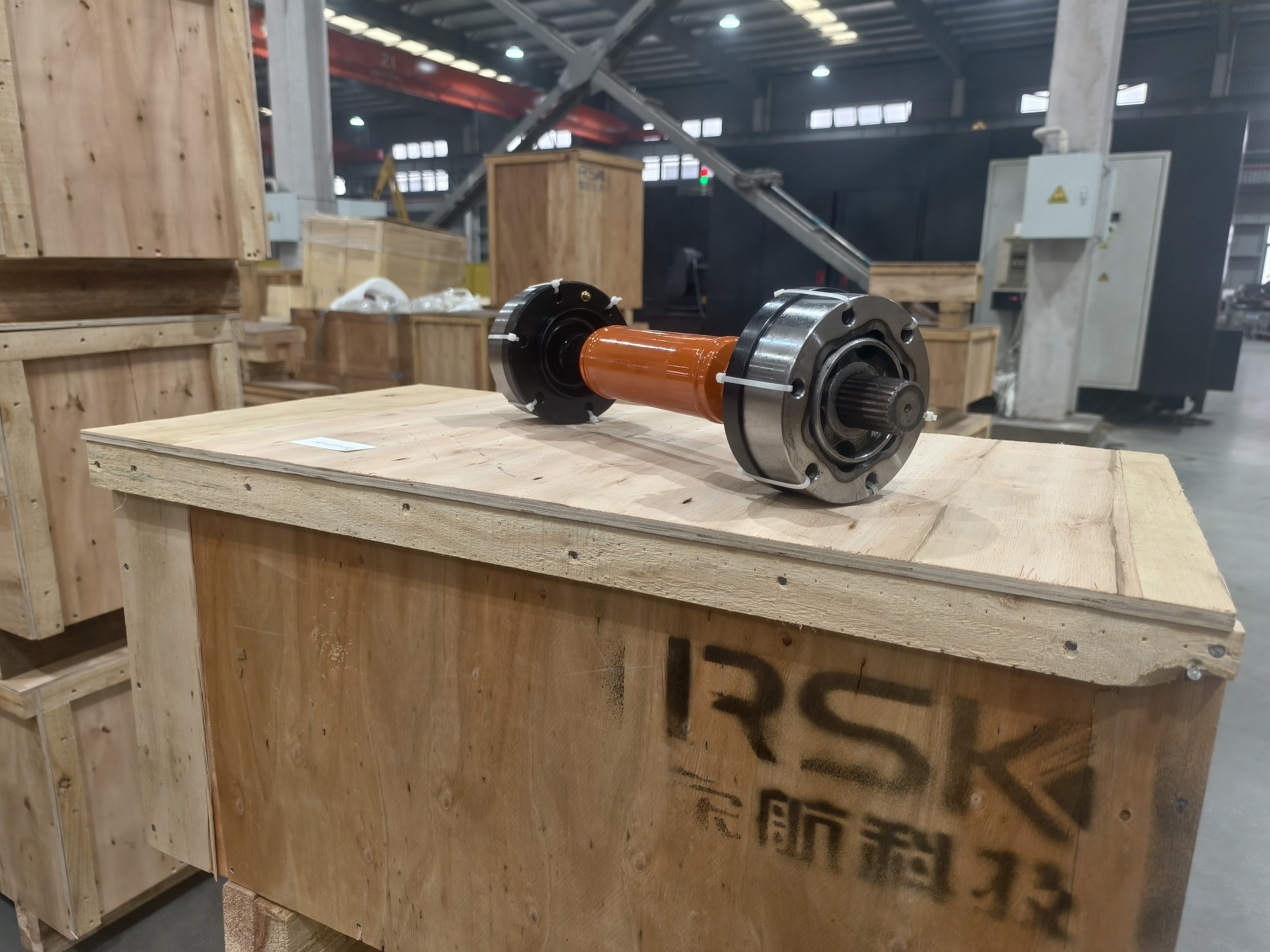

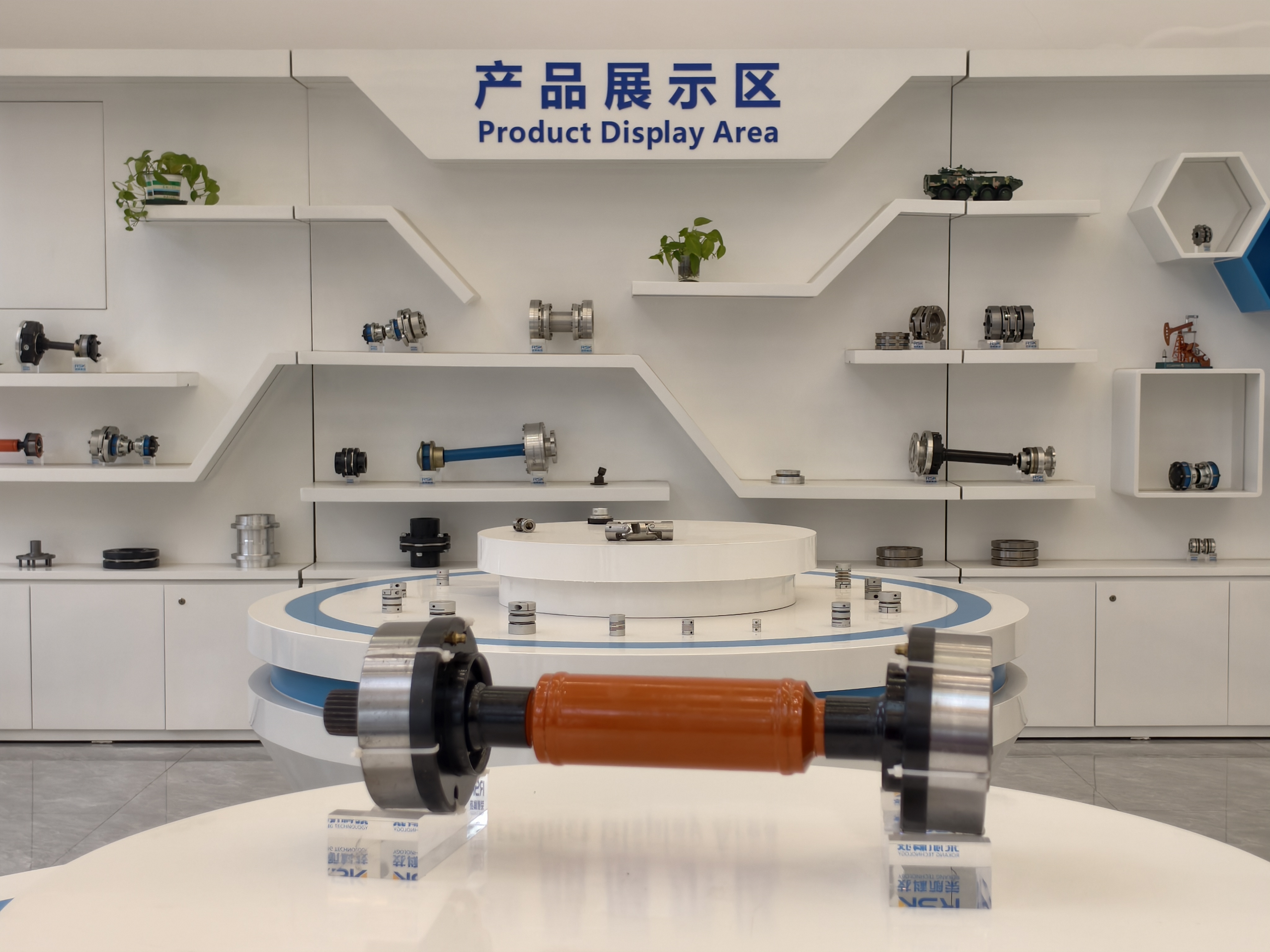

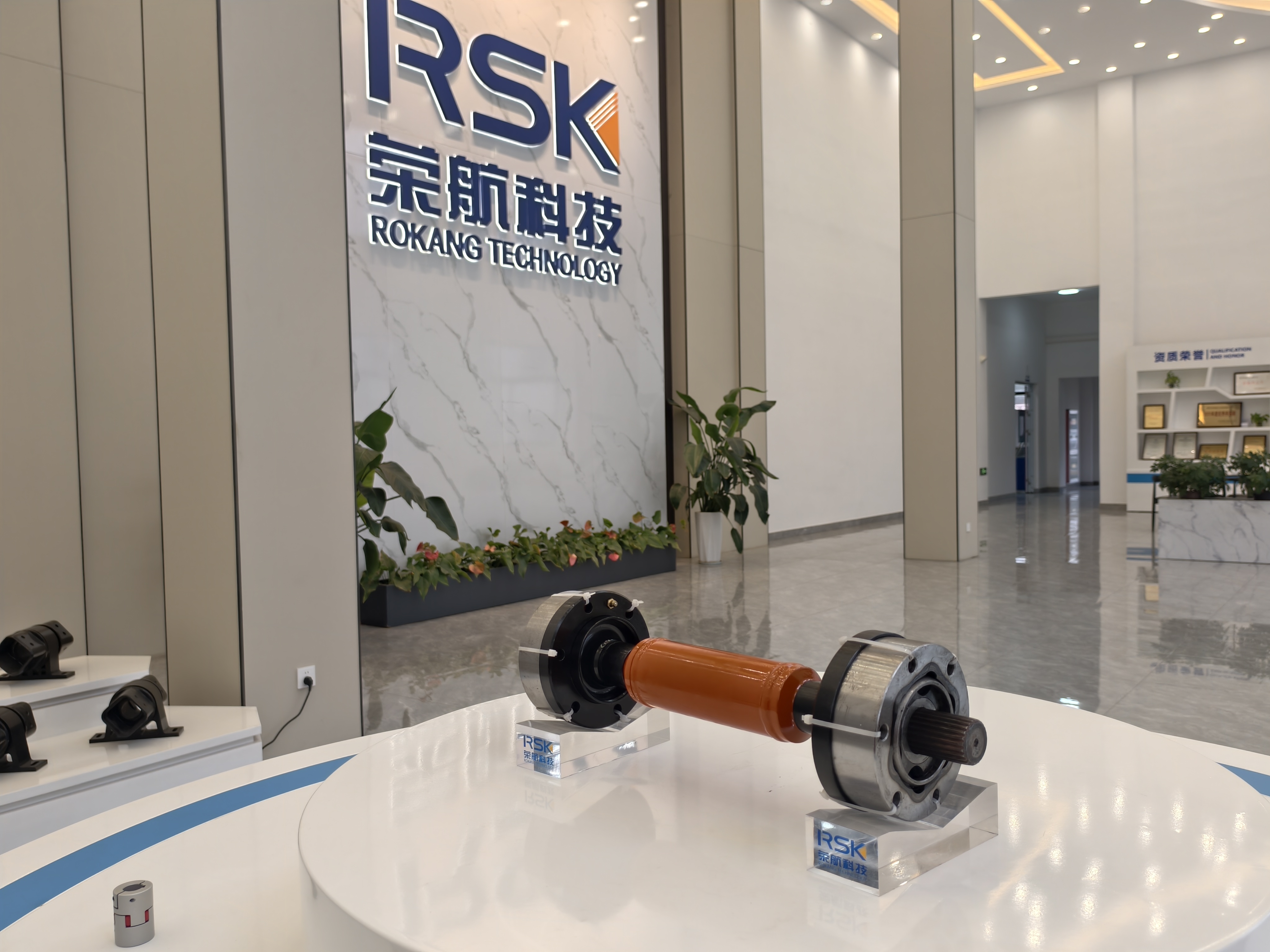

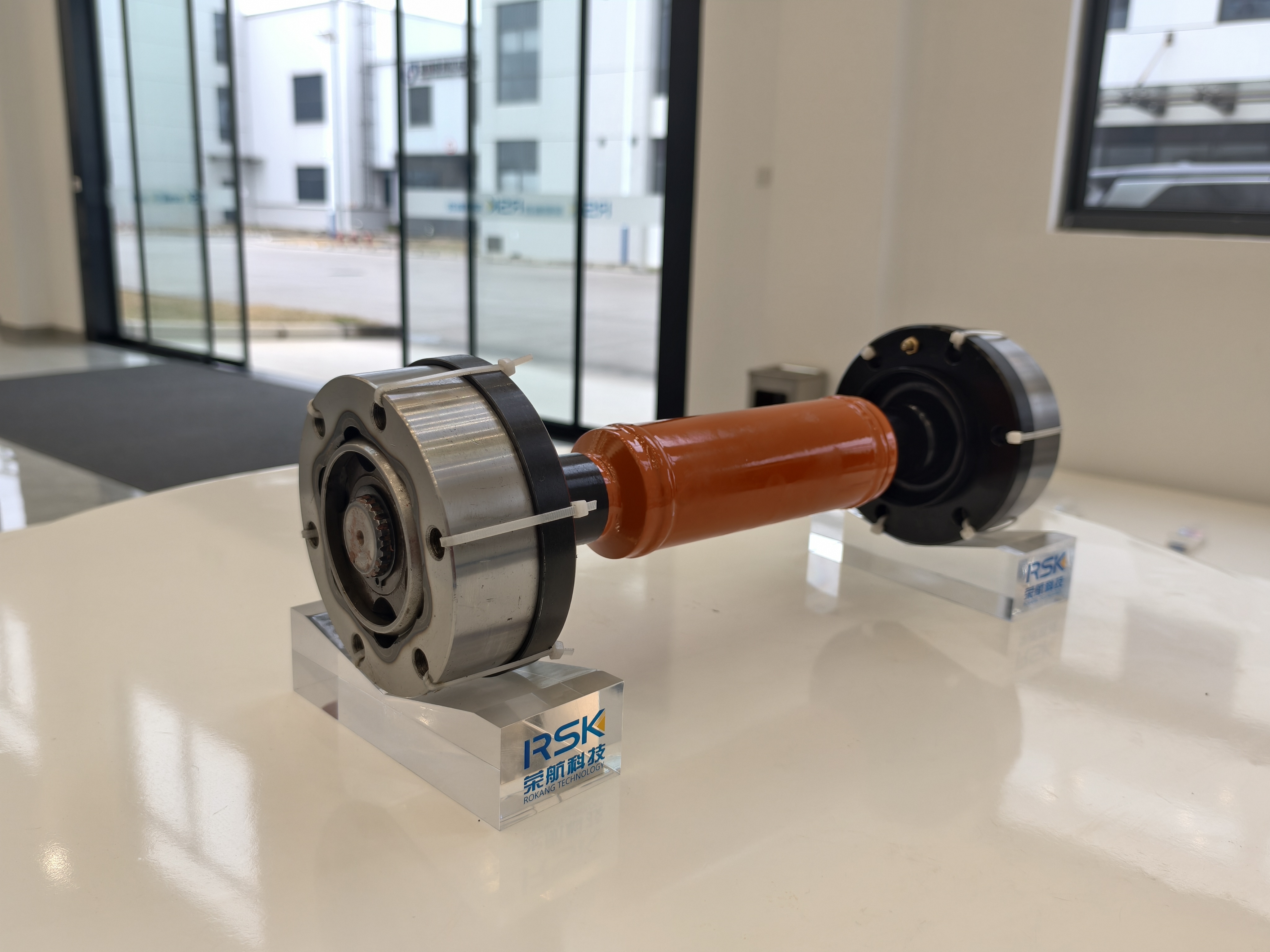

Name: RSK-BJDF Tipo fisso di giunto omocinetico per l'industria ad alte prestazioni di produzione
Rating: 5 (99 reviews)

Specifiche

Angolo operativo ≤ 18°

Espansione consentita±12~±35

Specifiche fondamentali:

Digitare	Diagrammama	Coppia nominale (N·m)	Coppia a fatica (N·m)	Angolo operativo consentito		L'espansione Δ	Il momento di inerzia GD³ J × 10 ^-3 (kg·m²)
				Angolo operativo consentito			L=500	L=1000	Ogni 100 in più della lunghezza
				A rotazione	A riposo		Albero solido	Albero cavo	Albero solido	Albero cavo
BJ75DF	Figura 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Figura 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Figura 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Figura 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Figura 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Figura 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Figura 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Figura 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Figura 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

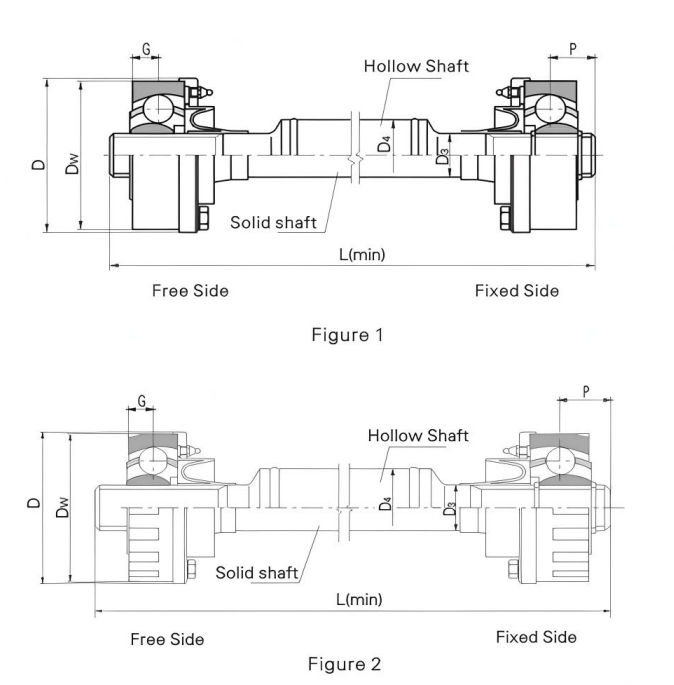

Le dimensioni principali:

Digitare	Diagrammama	Dw	D	G	P	Albero solido D3	Albero cavo D4	L(min)
Digitare	Diagrammama	Dw	D	G	P	Albero solido D3	Albero cavo D4	Albero solido	Albero cavo
BJ75DF	Figura 1	80	85	12.2	16	22	50	145	505
BJ95DF	Figura 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Figura 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Figura 1	146	151	24.1	28	46	76	250	705
BJ175DF	Figura 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Figura 2	190	196	30	40	60	102	335	805
BJ225DF	Figura 2	212	218	32.5	48	66	102	375	805
BJ250DF	Figura 2	230	238	37.5	53	76	140	395	805
BJ300DF	Figura 2	266.7	273	42	65	84	140	445	805

La caratteristica e l'utilizzo

La regolazione della distanza di installazione e l'espansione assiale vengono realizzate tramite la scanalatura scorrevole inserita nel giunto cardanico.

Viene utilizzato principalmente per l'azionamento del rullo di presa, del rullo di tenuta del rullo di sfregamento, del rullo di tensione di finitura e del rullo di spremitura sull'attrezzatura metallurgica.

L'esempio simbolizzante: BJ125DF1000

BJ: tipo BJ

125: la specifica è 125

DF: tipo DF

1000: La lunghezza è 1000

Descrizione

Il giunto omocinetico RSK (giunto omocinetico con gabbia a sfere) è un componente di trasmissione ad alte prestazioni. Offriamo giunti omocinetici affidabili ed economici. Il suo design strutturale è preciso e consiste principalmente di un anello esterno della gabbia a sfere, un anello interno a forma di stella, una gabbia e una sfera in acciaio per la trasmissione della forza. L'anello esterno della gabbia a sfere e l'anello interno a forma di stella sono saldamente collegati rispettivamente all'albero motore e condotto. I centri delle sfere d'acciaio di trasmissione della forza si trovano nel piano che passa attraverso il centro del giunto e sono posizionati nella pista composta dalle scanalature sferiche esterne dell'anello esterno sferico e dalle scanalature sferiche esterne dell'anello interno a forma di stella. I centri delle due superfici sferiche coincidono con il centro dell'accoppiamento universale, garantendo la precisione e la stabilità del funzionamento.

In termini di principio di funzionamento, per garantire che i centri di tutte le sfere d'acciaio siano sempre sulla bisettrice dell'angolo tra i due assi dell'albero, le sfere d'acciaio sono installate nella finestra della gabbia. In questo modo, quando cambia l'angolo tra l'albero motore e quello condotto del giunto, il punto di trasmissione della forza può continuare a trovarsi sulla bisettrice dell'angolo, in modo che la velocità tra l'albero motore e quello condotto rimanga sincronizzata, ottenendo una trasmissione di potenza stabile ed efficiente.

Questo prodotto ha prestazioni eccellenti in termini di resistenza all'usura. I componenti chiave sono realizzati in acciaio ad alta resistenza all'usura e vengono lavorati mediante processi avanzati come forgiatura di precisione ed estrusione a freddo per garantire la stabilità della struttura interna in acciaio e migliorare notevolmente la resistenza all'usura del materiale. Allo stesso tempo, la superficie è appositamente trattata con anticorrosione per migliorare ulteriormente la capacità del prodotto di resistere all'erosione in ambienti difficili e prolungarne significativamente la durata.

Presenta un'ampia gamma di scenari applicativi, in particolare nell'industria automobilistica, metallurgica, nell'industria leggera, nei macchinari pesanti e in altri settori, dove la trasmissione dell'albero in condizioni di ampi angoli di inclinazione e dimensioni radiali limitate può fornire garanzie affidabili di connessione di potenza e trasmissione per vari tipi di apparecchiature meccaniche.
