Name: RSK-BHJE Tipo con scanalatura diritta con giunto universale omocinetico con gabbia a sfere con mozzo flangiato per l'industria metallurgica
Rating: 5 (99 reviews)

Specifiche

Digitare	Nominale Coppia (N·m)	Fatica Coppia (N·m)	Ammissibile Operativo Angolo a	Il. Espansione △	il momento d'inerzia
					Albero solido		Albero cavo
					L(min)	Ogni 100 in più della lunghezza	L(min)	Ogni 100 in più della lunghezza
BHJ100E	7850	1840	12°	±15	5.8	0.2
BHJ120E	11000	4000	12°	±20	14.3	0.4
BHJ150E	17400	6300	12°	±20	44.9	1.4	49.4	1.9
BHJ180E	37500	13700	10°	±20	109.6	2.4	120.6	3.8
BHJ225E	58000	21000	10°	±20 -40	297.7	5.1	319.2	6.9
BHJ250E	80000	31000	10°	±30 -40	463.3	7.7	599.2	24.1
BHJ285E	132000	48000	10°	±30 -40	1019.2	18.2	1105.0	24.1
BHJ315E	150000	66500	8°	±30 -45	1427.7	22.0	1501.5	24.1
BHJ350E	225000	90000	8°	±30 -50	3049.8	39.0	3191.6	41.5
BHJ390E	312500	125000	8°	±40 -60	5252.7	64.4	5609.1	78.4
BHJ440E	450000	180000	8°	±40 -60	9610.2	111.4	10126.0	120.3
BHJ490E	625000	250000	8°	±40 -60	16711.6	197.5	18379.2	271.3
BHJ550E	887500	355000	8°	±50 -70	29866.3	325.9	30637.1	287.8
BHJ620E	1250000	500000	8°	±50 -70	54975.3	545.0	57143.0	561.9

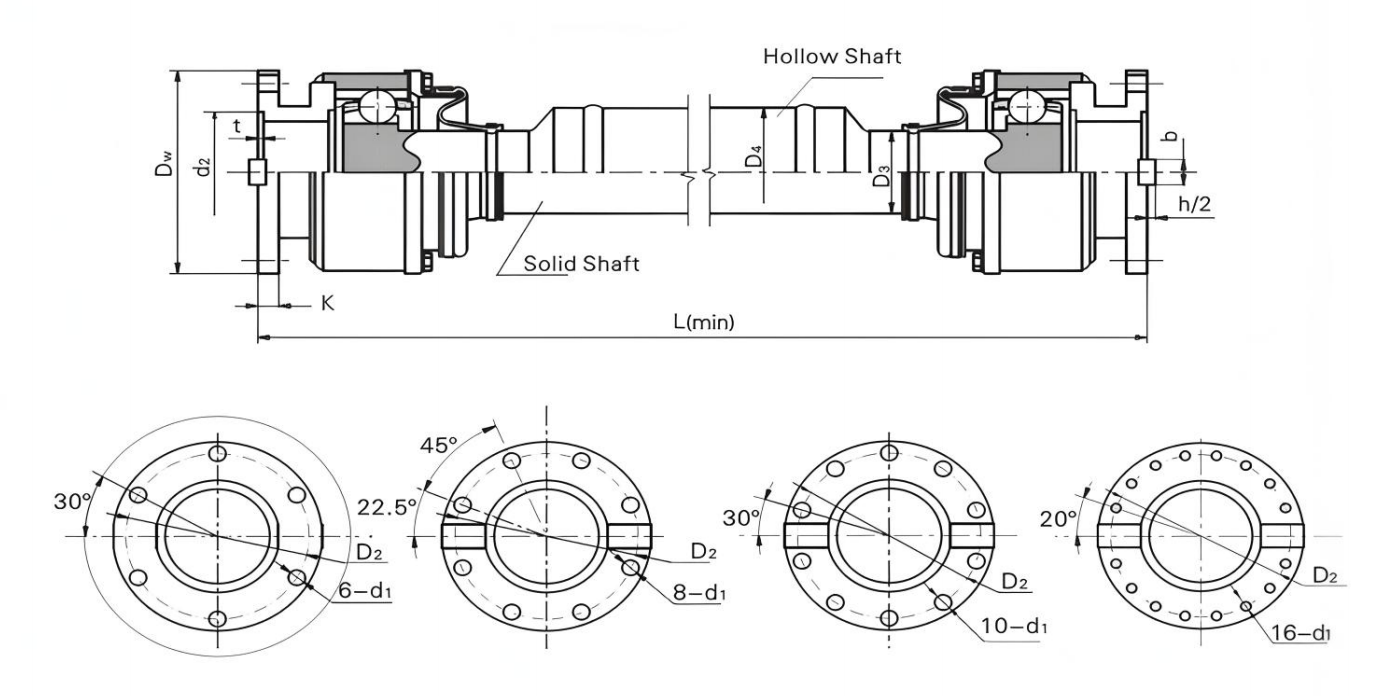

Le dimensioni principali

Digitare	Dw	d₂	t	K	b	h/2	Solidoo Albero D₃	Vuoto Albero D₄	D₂	nd₁	L(min)
Digitare	Dw	d₂	t	K	b	h/2	Solidoo Albero D₃	Vuoto Albero D₄	D₂	nd₁	Solidoo Albero	Vuoto Albero
BHJ100E	100	57 ^0.074	2.5	7			40		84	6-9	260
BHJ120E	120	75 ^0.074	2.5	8			47		102	8-11	300
BHJ150E	150	90 ^0.087	3	10			65	80	130	8-13	350	500
BHJ180E	180	105 ^0.087	5	17			75	90	155	8-17	400	550
BHJ225E	225	135 ^0.10	5	20	32	9	90	102	196	8-17	500	680
BHJ250E	250	150 ^0.10	6	25	40	12.5	100	140	218	8-19	550	740
BHJ285E	285	170 ^0.10	7	27	40	15	124	140	245	8-21	600	810
BHJ315E	315	185 ^0.115	8	32	40	15	130	140	280	10-23	650	900
BHJ350E	350	210 ^0.115	8	35	50	16	150	160	310	10-23	700	1000
BHJ390E	390	235 ^0.115	8	40	70	18	170	190	345	10-25	750	1070
BHJ440E	440	255 ^0.13	10	42	80	20	195	210	390	16-28	800	1170
BHJ490E	490	275 ^0.13	12	47	90	22.5	225	260	435	16-31	900	1270
BHJ550E	550	320 ^0.14	12	50	100	22.5	255	260	492	16-31	1000	1400
BHJ620E	620	380 ^0.14	12	55	100	25	290	310	555	16-38	1200	1550

La caratteristica e l'utilizzo

Il profilo assiale della pista a sfere in acciaio è diritto. La regolazione della distanza di installazione e dell'assiale

l'espansione viene realizzata attraverso il binario rettilineo.

Le dimensioni di collegamento sono le stesse del giunto SWC.
Questo giunto viene utilizzato principalmente per l'azionamento di macchinari petroliferi e macchinari metallurgici.

L'esempio simbolizzante: BHJ120E1000

BHJ: tipo BHJ

120: la specifica è 120

E: tipo E

1000: La lunghezza è 1000

Descrizione

Il tipo a gola diritta con giunto universale omocinetico a gabbia intera con mozzo flangiato è un eccellente componente di trasmissione che combina innovazione e praticità. Il suo design strutturale compatto consente di risparmiare spazio ed è particolarmente adatto per apparecchiature con severi requisiti di spazio di installazione. Può realizzare in modo efficiente la trasmissione di potenza in uno spazio limitato.

La funzione di estensione è un punto forte di questo accoppiamento. Durante il funzionamento dell'attrezzatura, di fronte allo spostamento assiale causato da cambiamenti nelle condizioni di lavoro, può facilmente far fronte ad esso attraverso un meccanismo telescopico intelligente per garantire la stabilità e la continuità della trasmissione ed evitare guasti dell'attrezzatura causati dallo stress assiale.

L'aspetto unico in stile lanterna non solo gli conferisce un alto grado di riconoscimento, ma ha anche effetti pratici. Questo design non solo migliora la resistenza strutturale, ma ottimizza anche le prestazioni di dissipazione del calore, garantisce l'affidabilità del giunto in condizioni di funzionamento a carico elevato a lungo termine e ne prolunga la durata.

Essendo un tipo a scanalatura diritta con giunto omocinetico a gabbia di chiamata con mozzo flangiato, può garantire con precisione la sincronizzazione della velocità tra gli alberi principale e secondario, con una precisione di trasmissione estremamente elevata, riducendo efficacemente vibrazioni e rumore durante il funzionamento dell'apparecchiatura. È adatto per macchinari di precisione, linee di produzione automatizzate e altri campi con requisiti di precisione di trasmissione estremamente elevati. Sia nel settore automobilistico, aerospaziale o nella produzione di strumenti di precisione, l'accoppiamento universale sincrono a lanterna telescopica dal design compatto può fornire una solida garanzia per il funzionamento stabile e la produzione efficiente di apparecchiature con le sue eccellenti prestazioni.
