Name: Giunto a griglia con molla a serpentina prodotto da RSK, tipo con foro per albero corto, semplice ed economico
Rating: 5 (99 reviews)

Specifiche

È un giunto semplice ed economico per applicazioni a coppia elevata

La resistenza agli urti, lo smorzamento delle vibrazioni e l'adattabilità ai carichi variabili forniscono una migliore protezione per le apparecchiature

L'installazione e la rimozione rapide consentono di risparmiare tempo e fatica

Durata di servizio ultra lunga

Struttura semplice e facile manutenzione

Requisiti di installazione ridotti e un'ampia varietà di design

Il requisito di precisione di installazione per i giunti a griglia con molla a serpentina è inferiore a quello per i giunti generali

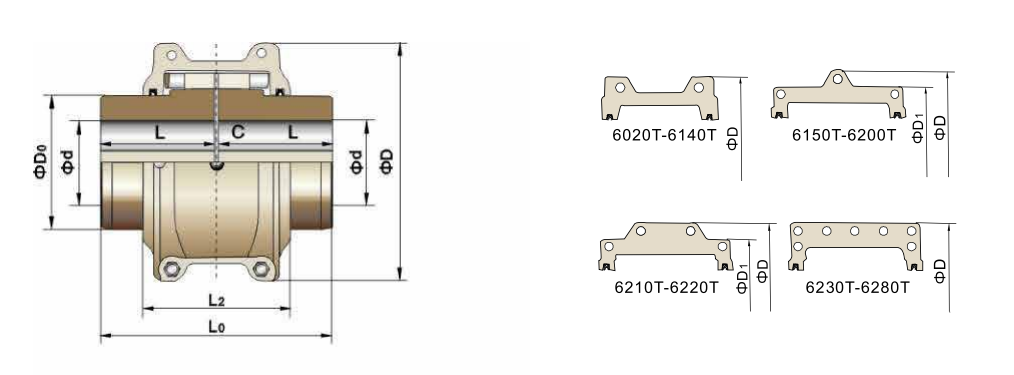

Modello	Coppia nominale/ Tn N.M	Velocità consentita/N giri/min	Foro massimo dell'asse L mm	Lunghezza assiale L mm	Lunghezza L0 mm	L2 mm	diametro mm	D0 mm	Spazio C mm	Peso (senza foro) kg	Momento d'inerzia Kg.m2	Carica petrolifera kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Descrizione

È un giunto semplice ed economico per applicazioni a coppia elevata.

Il giunto a griglia a molla serpentina Jiangsu RSK combina l'elevata capacità di coppia dei giunti a ingranaggi con la flessibilità dei giunti elastici, rendendolo un'opzione più semplice e ideale tra i giunti per carichi medio-pesanti. Il suo design a smontaggio rapido elimina completamente le difficoltà di installazione e rimozione, offrendo una soluzione di accoppiamento più economica e affidabile.

La resistenza agli urti, lo smorzamento delle vibrazioni e l'adattabilità ai carichi variabili forniscono una migliore protezione per le apparecchiature.

Le superfici dei denti del giunto a griglia con molla a serpentina RSK sono composte da più superfici curve, che consentono all'area di contatto di variare in base alle variazioni di carico. Questo design consente al giunto di resistere meglio agli impatti del carico e ai carichi variabili, garantendo maggiore sicurezza durante l'avvio o in condizioni di carico irregolari. Inoltre, la trasmissione flessibile della molla assorbe una quantità significativa di forze vibrazionali. Il suo effetto smorzante riduce le vibrazioni d'impatto di oltre il 36%, rendendolo un vero filtro per urti e vibrazioni per i sistemi di trasmissione di potenza.

L'installazione e la rimozione rapide consentono di risparmiare tempo e fatica.

Con l'obiettivo di affrontare le difficoltà e le inefficienze nell'installazione e nello smontaggio dei giunti, RSK ha sviluppato un nuovissimo giunto a smontaggio rapido. Adotta un'interfaccia superficiale rastremata e utilizza diversi bulloni ad alta resistenza sulla faccia terminale per applicare la forza, ottenendo sia effetti di espansione che di connessione. Questo design consente un adattamento con gioco durante l'installazione offrendo allo stesso tempo le prestazioni di un accoppiamento con interferenza, risparmiando oltre il 70% del tempo rispetto ai tradizionali prodotti con accoppiamento con interferenza.

Durata di servizio ultra lunga.

La molla conica è realizzata in acciaio legato ad alta resistenza e viene sottoposta a un rigoroso processo di trattamento termico per ottenere rigidità e flessibilità superiori. La superficie della molla è sabbiata con precisione per comprimere la struttura molecolare dello strato superficiale, con conseguente maggiore resistenza all'usura e maggiore durata.

Struttura semplice e facile manutenzione.

Requisiti di installazione ridotti e un'ampia varietà di design.

Il requisito di precisione di installazione per i giunti a griglia con molla a serpentina è inferiore a quello per i giunti generali. La molla può oscillare liberamente all'interno delle scanalature dei denti del manicotto del semigiunto, consentendo notevoli deviazioni radiali, angolari e assiali tra i due alberi. Finché queste deviazioni rimangono entro un certo intervallo, non influenzeranno le prestazioni di trasmissione di potenza, né genereranno rumore o comprometteranno la durata.
