Wholesale RSK-CPRCG Giunti a soffietto in acciaio inossidabile con rigidità torsionale di tipo a morsetto

Casa / Prodotti / Servoaccoppiamenti / Giunti a soffietto / RSK-CPRCG Giunti a soffietto in acciaio inossidabile con rigidità torsionale di tipo a morsetto

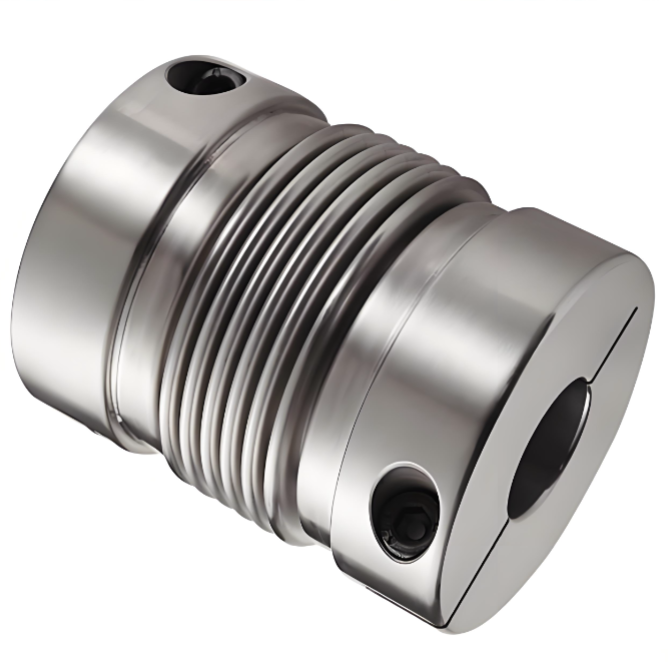

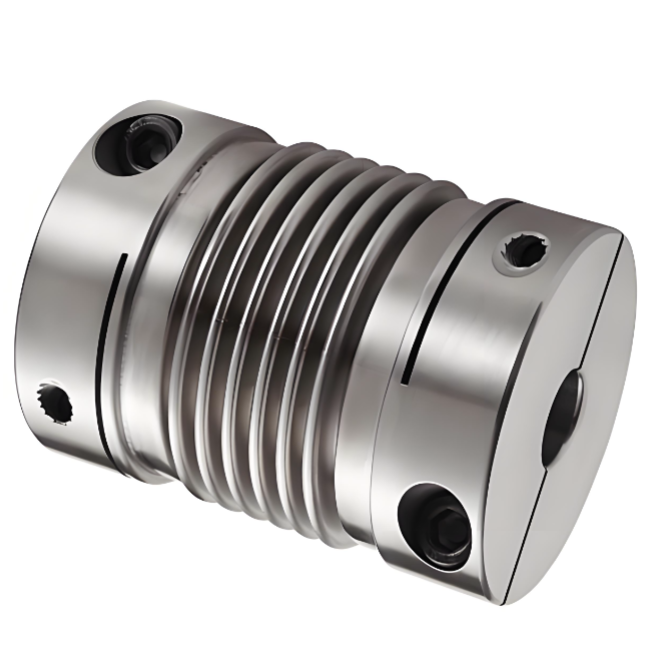

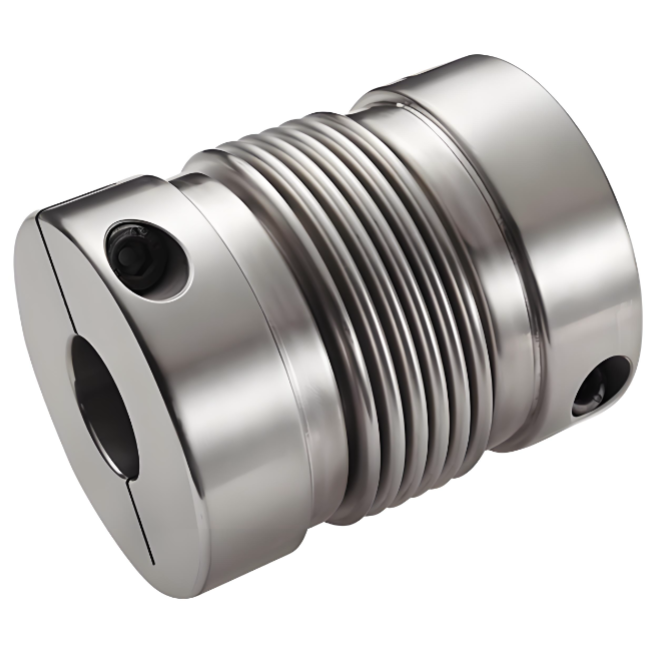

RSK-CPRCG Giunti a soffietto in acciaio inossidabile con rigidità torsionale di tipo a morsetto

RSK-CPRCG Giunti a soffietto in acciaio inossidabile con rigidità torsionale di tipo a morsetto

Contattaci
  • Specifica
  • Descrivi
Specifica

>Il tutto è realizzato in acciaio inossidabile, con eccellente resistenza alla corrosione

> Saldatura laser tra soffietto e manicotto dell'albero, gioco di rotazione pari a zero, adatto per marcia avanti e retromarcia

>La struttura a soffietto compensa più efficacemente le deviazioni radiali, angolari e assiali

>Metodo di serraggio della vite di serraggio

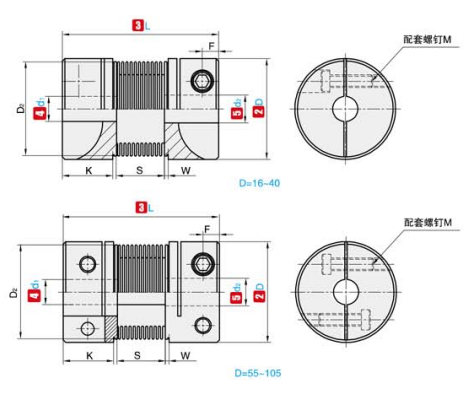

①NO. ②D ③L ④d₁⑤d₂
(Ambito facoltativo) 		K W S D₂ F M Coppia vite di fissaggio (N·m)
RSK-CPRCG 16 27 4 5 6 6,35 7 8 7.5 2 8 13.5 3 M2.5 0.8
20 32 5 6 6,35 7 8 9 9,525 10 7.2 2.8 12 18 3.5 M3 1.2
25 37 6 6,35 7 8 9 9,525 10 11 12 9.5 3 12 20.2 4.5 M3 1.2
32 42 8 9 9.525 10 11 12 12,7 14 15 8 4 18 27.2 4.5 M4 2.5
40 55 8 9 9.525 10 11 12 12,7 14 15 16 17 18 19 20 11.5 6 20 34.5 5 M5 5
55 72 10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 16.5 6 27 51.9 10 M6 8
65 81 10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 19.5 7 28 60.5 10.5 M6 8

①NO. ②D ③L Coppia nominale Eccentricità consentita Deviazione angolare consentita Deviazione assiale ammissibile Velocità di rotazione consentita Rigidità statica all'inversione Momento di inerzia Peso
（N·m） （mm） （°） （mm） （giri/min） （N·m/rad） （kg·m²） （g）
RSK-CPRCG 16 27 1.2 0.1 1.5 0.3 9400 150 8,0×10⁻⁷ 23
-1
20 32 2.2 0.15 2 0.3 7600 220 2,2×10⁻⁶ 36
-1
25 37 3 0.15 2 0.5 6100 330 6,9×10⁻⁶ 75
-1.3
32 42 3.7 0.2 2 0.5 4700 490 2,1×10⁻⁵ 130
-1.3
40 55 15 0.2 2 0.7 4200 530 2,3×10⁻⁵ 265
-1,5
55 72 33 0.2 2 0.7 3900 860 3,7×10⁻⁵ 735
-1,5
65 81 80 0.2 2 0.7 3500 900 3,6×10⁻⁵ 1000
-1,5
