Specifica

Il giunto per pneumatici tipo RSK-UL è un giunto flessibile ad alta flessibilità che non richiede manutenzione. Il suo componente principale è un elastomero a forma di pneumatico in gomma o poliuretano, collegato a due metà della flangia metallica tramite bulloni. Raggiunge una compensazione significativa dello spostamento e un potente ammortizzamento e smorzamento delle vibrazioni attraverso la compressione radiale e la deformazione a taglio dell'elastomero. È adatto per applicazioni di trasmissione a velocità medio-bassa come trasportatori, ventole e gruppi di pompe che richiedono isolamento delle vibrazioni e compensazione del disallineamento.

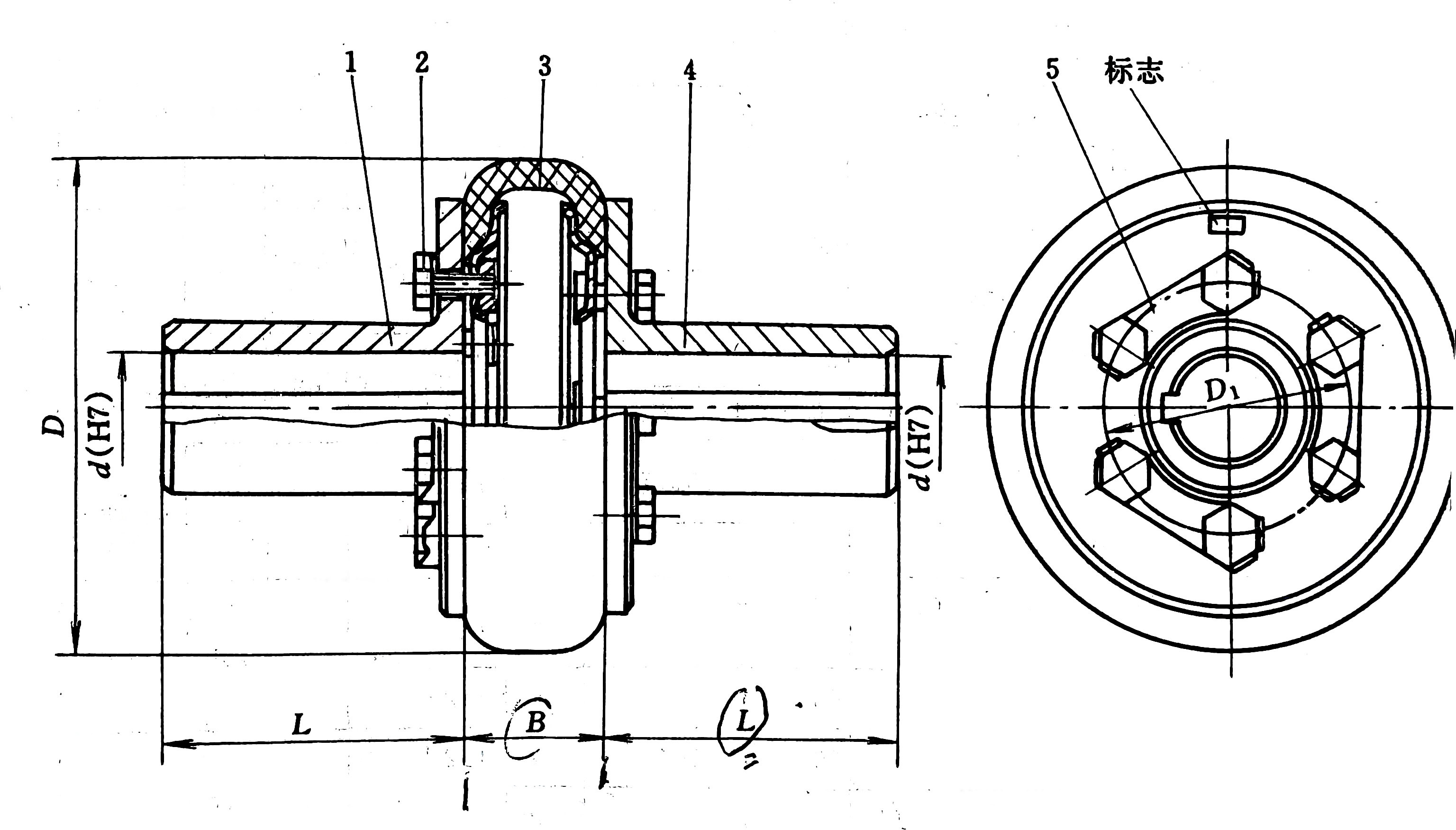

Modello	Coppia nominale /N·m	Massimo istantaneo Coppia Tmax /N·m	Ammissibile Rotazionale Velocità [n]		Diametro del foro dell'albero d(H7)		Lunghezza del foro dell'albero L		D	B		Momento Di Inerzia I	Peso m /kg
			Acciaio	Ferro	Acciaio	Ferro	J、J₁ -a forma di	A forma di Y
UL1	10	31.5	5000	3500	11	11	22	25	80	20	42	0.0003	0.7
					12、14	12、14	27	32
					16,18	16	30	42
UL2	25	80		3000	14	14	27	32	100	26	51	0.0008	1.2
					16,18、19	16,18、19	30	42
					20、22	20	38	52
UL3	63	180	4300		18、19	18、19	30	42	120	32	62	0.0022	1.8
					20、22、24	20、22	38	52
					25		44
UL4	100	315	4500		20、22、24	20、22、24	38	52	140	38	69	0.0044	3
					25,28	25	44	62
					30		60
UL5	160	500	4000		24	24	38	52	160	45	80	0.0084	4.6
					25,28	25,28	44	62
					30、32、35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	90	0.0164	7.1
					30、32、35、38	30、32、35	60	82
					40		84	112
UL7	315	900	3200		32、35、38	32、35、38	60	82	200	56	104	0.029	10.9
					40、42、45、48	40、42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	110	0.0448	13
					40、42、45、48、50	40、42、45	84	112
UL9	630	1800	2800		42、45、48、50、55、56	42、45、48、50、55	84	112	250	71	130	0.0898	20
					60		107
UL10	800	2240	2400	1600	45、48、50、55、56	45、48、50、55、56	84	112	280	80	148	0.1596	30.6
					60,63	60,63	107	142
UL11	1000	2500	2100		50、55、56*	50、55、56*	84	112	320	90	165	0.2792	39
					60,63、65、70、71、75	60,63、65	107	142
UL12	1600	4000	2000		55、56	55、56	84	112	360	100	188	0.5356	59
					60,63、65、70、71、75	60,63、65、70、71、75	107	142
					80,85	80	132	172
UL13	2500	6300	1800		63、65、70、71、75*	63、65、70、71、75*	107	142	400	110	210	0.896	81
					80,85、90、95	80,85、90、95	132	172
UL14	4000	10000	1600	1400	75*	75*	107	142	480	130	254	2.2616	145
					80、85、90、95	80、85、90、95	132	172
					100、110	100、110	167	212
UL15	6300	14000	1200	1120	85、90、95*	90、95	132	172	560	150	300	4.6456	222
					100、110、120、125、	100、110、120、125	167	212
UL16	10000	20000	1000	1000	100、110、120、125	100、110、120、125			630	180	335	8.0924	302
					130、140	130、140	202	252
UL17	16000	31500	900	850			167	212	750	210	405	20.0176	561
							202	252
					160*	160*	242	302
UL18	25000	59000	800	750			202	252	900	250	490	43.053	818
							242	302

Descrivi

Il nostro giunto per pneumatici impermeabile e antipolvere è progettato per far fronte ad ambienti di lavoro difficili e può comunque funzionare stabilmente in condizioni difficili come umidità e polvere. Utilizza processi e materiali speciali per prevenire efficacemente l'intrusione di acqua e polvere, garantire che la struttura interna non sia corrosa e prolungare notevolmente la durata.

Il giunto si basa sull'anello del pneumatico altamente elastico per trasmettere la coppia, che può compensare in modo eccellente lo spostamento assiale, radiale e angolare tra i due alberi e ha una forte adattabilità agli errori di installazione dell'attrezzatura e allo spostamento dell'albero durante il funzionamento. Le sue eccellenti prestazioni di ammortizzazione e assorbimento degli urti possono ridurre significativamente l'impatto e le vibrazioni dell'attrezzatura durante il funzionamento, garantire il buon funzionamento dell'attrezzatura, ridurre l'usura delle parti e quindi ridurre i costi di manutenzione. Allo stesso tempo, questa funzione può anche ridurre efficacemente il picco di corrente durante il funzionamento dell'apparecchiatura. Rispetto ad altri giunti, la riduzione può arrivare fino al 50%, il che aiuta a risparmiare energia e a proteggere l'impianto elettrico.

In termini di design strutturale, è semplice e compatto, non richiede lubrificazione ed evita problemi di inquinamento e manutenzione causati da perdite di lubrificante. Il montaggio, lo smontaggio e la manutenzione quotidiani sono facili e convenienti. Dopo aver allineato una volta l'asse del motore principale, non è necessario spostare il motore principale durante la sostituzione dell'elemento elastico. L'operazione può essere completata rapidamente, risparmiando molto tempo e manodopera.

Questo accoppiamento è ampiamente utilizzato nei settori minerario, metallurgico, tessile, delle pompe dell'acqua e in altri settori e può funzionare stabilmente nell'intervallo di temperature compreso tra -20 ℃ e 80 ℃. Sia nell'ambiente a forte impatto delle attrezzature minerarie, nell'ambiente polveroso delle officine tessili, o nella scena di lavoro umida a lungo termine delle pompe dell'acqua, può mostrare prestazioni affidabili e fornire una solida garanzia per il funzionamento efficiente delle attrezzature.
