Name: Giunto a griglia a molla serpentina standard di fabbrica RSK per la trasmissione di potenza
Rating: 5 (99 reviews)

Specifiche

È un giunto semplice ed economico per applicazioni a coppia elevata

La resistenza agli urti, lo smorzamento delle vibrazioni e l'adattabilità ai carichi variabili forniscono una migliore protezione per le apparecchiature

L'installazione e la rimozione rapide consentono di risparmiare tempo e fatica

Durata di servizio ultra lunga

Struttura semplice e facile manutenzione

Requisiti di installazione ridotti e un'ampia varietà di design

Il requisito di precisione di installazione per i giunti a griglia con molla a serpentina è inferiore a quello per i giunti generali

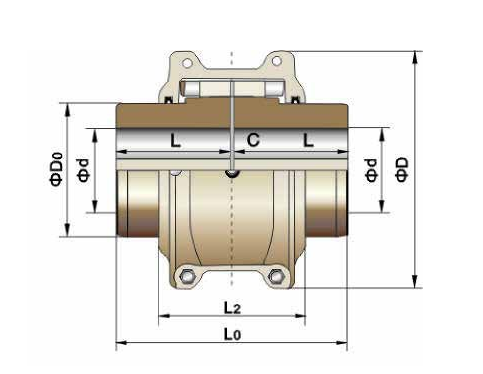

Modello	Coppia nominale/ Tn N.M	Velocità consentita/N giri/min	Foro massimo dell'asse L mm	Lunghezza assiale L mm	Lunghezza L0 mm	L2 mm	D mm	D0 mm	Spazio C mm	Peso (senza foro) kg	Momento d'inerzia Kg.m2	Carica petrolifera kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

Descrizione

È un giunto semplice ed economico per applicazioni a coppia elevata.

Il giunto a griglia a molla serpentina Jiangsu RSK combina l'elevata capacità di coppia dei giunti a ingranaggi con la flessibilità dei giunti elastici, rendendolo un'opzione più semplice e ideale tra i giunti per carichi medio-pesanti. Il suo design a smontaggio rapido elimina completamente le difficoltà di installazione e rimozione, offrendo una soluzione di accoppiamento più economica e affidabile.

La resistenza agli urti, lo smorzamento delle vibrazioni e l'adattabilità ai carichi variabili forniscono una migliore protezione per le apparecchiature.

Le superfici dei denti del giunto a griglia con molla a serpentina RSK sono composte da più superfici curve, che consentono all'area di contatto di variare in base alle variazioni di carico. Questo design consente al giunto di resistere meglio agli impatti del carico e ai carichi variabili, garantendo maggiore sicurezza durante l'avvio o in condizioni di carico irregolari. Inoltre, la trasmissione flessibile della molla assorbe una quantità significativa di forze vibrazionali. Il suo effetto smorzante riduce le vibrazioni d'impatto di oltre il 36%, rendendolo un vero filtro per urti e vibrazioni per i sistemi di trasmissione di potenza.

L'installazione e la rimozione rapide consentono di risparmiare tempo e fatica.

Con l'obiettivo di affrontare le difficoltà e le inefficienze nell'installazione e nello smontaggio dei giunti, RSK ha sviluppato un nuovissimo giunto a smontaggio rapido. Adotta un'interfaccia superficiale rastremata e utilizza diversi bulloni ad alta resistenza sulla faccia terminale per applicare la forza, ottenendo sia effetti di espansione che di connessione. Questo design consente un adattamento con gioco durante l'installazione offrendo allo stesso tempo le prestazioni di un accoppiamento con interferenza, risparmiando oltre il 70% del tempo rispetto ai tradizionali prodotti con accoppiamento con interferenza.

Durata di servizio ultra lunga.

La molla conica è realizzata in acciaio legato ad alta resistenza e viene sottoposta a un rigoroso processo di trattamento termico per ottenere rigidità e flessibilità superiori. La superficie della molla è sabbiata con precisione per comprimere la struttura molecolare dello strato superficiale, con conseguente maggiore resistenza all'usura e maggiore durata.

Struttura semplice e facile manutenzione.

Requisiti di installazione ridotti e un'ampia varietà di design.

Il requisito di precisione di installazione per i giunti a griglia con molla a serpentina è inferiore a quello per i giunti generali. La molla può oscillare liberamente all'interno delle scanalature dei denti del manicotto del semigiunto, consentendo notevoli deviazioni radiali, angolari e assiali tra i due alberi. Finché queste deviazioni rimangono entro un certo intervallo, non influenzeranno le prestazioni di trasmissione di potenza, né genereranno rumore o comprometteranno la durata.
