Specifica

Angolo operativo ≤ 8~10°

Espansione consentita±10~±20

Collegamento con mozzo flangiato.

Chiusura automatica

Specifiche fondamentali

Digitare	Nominale Coppia (N·m)	Fatica Coppia (N·m)	Ammissibile Operativo Angolo a	Il Espansione Δ	il momento d'inerzia
					L=500		Ogni 100 in più della lunghezza
					Albero solido	Albero cavo	Albero solido	Albero cavo
BHJ180D	37500	13700	10°	±10	185	210	2.44	9.69
BHJ200D	44000	16000	10°	±10	330	360	3.48	15.6
BHJ220D	58000	21000	10°	±10	500	550	7.10	20
BHJ260D	110000	40000	10°	±10	1050	1120	10.5	50
BHJ300D	150000	66500	8°	±15	2150	2300	19.4	83
BHJ320D	210000	84000	8°	±15	3500	3800	27.9	187
BHJ350D	235000	94000	8°	±15	4500	4900	37.7	200
BHJ370D	269000	110000	8°	±20	5200	5900	44.4	220
BHJ400D	385000	107160	8°	±20	8200	9100	64.3	418
BHJ440D	450000	180000	8°	±20	12100	13000	123	479

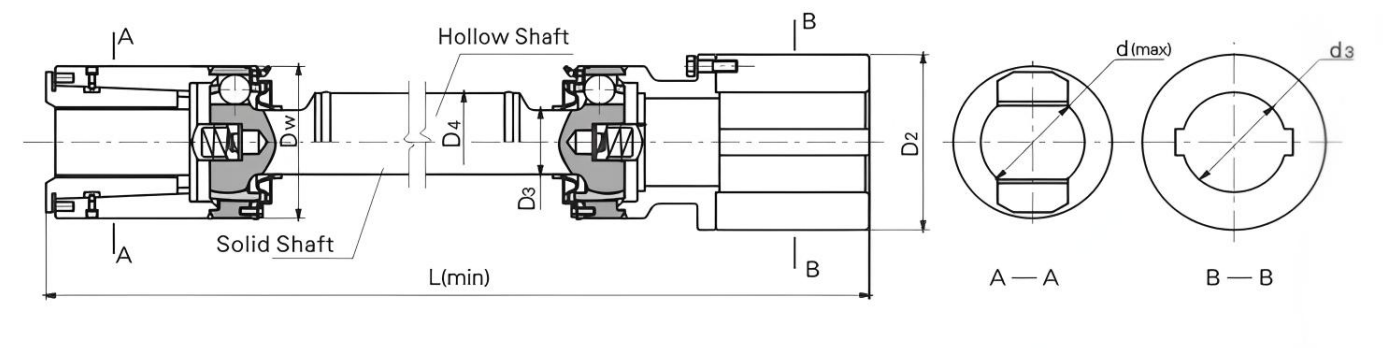

Le dimensioni principali

Digitare	Dw	d(massimo)	d₃	D₃	D₄	L(min)
Digitare	Dw	d(massimo)	d₃	D₃	D₄	Albero solido	Albero cavo
BHJ180D	180	95	112	70	114	430	870
BHJ200D	200	110	128	80	127	450	920
BHJ220D	220	115	142	92	127	470	990
BHJ260D	260	140	162	110	168	540	1100
BHJ300D	300	170	185	126	203	570	1210
BHJ320D	330	200	210	135	219	650	1270
BHJ350D	350	185	195	145	219	680	1300
BHJ370D	370	225	230	155	220	720	1330
BHJ400D	400	245	255	170	270	770	1380
BHJ440D	440	265	275	200	320	840	1430

La caratteristica e l'utilizzo

Il profilo assiale della pista a sfere in acciaio è diritto. La regolazione della distanza di installazione e l'espansione assiale vengono realizzate tramite il binario rettilineo.

Una tecnica di bloccaggio automatico appositamente sviluppata viene applicata al collegamento della cuffia dell'albero.
Questo prodotto viene utilizzato principalmente per apparecchiature di laminazione di nastri e finiture di nastri non ferrosi.

L'esempio simboleggiante: BHJ220D1000

BHJ: tipo BHJ

220: La specifica è 220

D: tipo D

1000: La lunghezza è 1000

Descrivi

Il giunto omocinetico con gabbia a sfere a immersione lunga è un componente di trasmissione ad alte prestazioni progettato per condizioni di lavoro complesse. È composto principalmente da una struttura principale a lanterna, un albero trasversale ad alta precisione, una coppia di scanalature telescopiche e cuscinetti di alta qualità. Questo esclusivo design a lanterna non solo rende il giunto altamente riconoscibile nell'aspetto, ma ne migliora anche notevolmente la stabilità strutturale.

Durante il funzionamento, la rotazione dell'albero motore viene trasmessa all'albero condotto attraverso l'albero trasversale, che può garantire una trasmissione di potenza regolare anche se c'è una certa deviazione angolare tra i due alberi. La sua coppia di scanalature telescopiche può regolare in modo flessibile la lunghezza del giunto in base ai requisiti operativi dell'apparecchiatura e gestire efficacemente lo spostamento dell'apparecchiatura causato dall'espansione e contrazione termica o dai cambiamenti nella posizione di installazione.

L'accoppiamento presenta vantaggi significativi. In termini di durata, vengono selezionati materiali in acciaio legato di alta qualità e, dopo uno speciale processo di trattamento termico, ogni componente ha un'eccellente resistenza all'usura e alla fatica, che prolunga notevolmente la durata e riduce i tempi di manutenzione dei tempi di fermo dell'apparecchiatura. In termini di sincronizzazione, il preciso processo di produzione garantisce che la velocità tra l'albero motore e quello condotto sia altamente sincronizzata, la precisione della trasmissione sia elevata e possa soddisfare le apparecchiature con severi requisiti di sincronizzazione. Inoltre, ha una forte capacità di compensazione angolare, può adattarsi ad angoli dell'albero maggiori ed è facile da installare ed eseguire il debug. Allo stesso tempo, ha buone prestazioni telescopiche e il processo telescopico è fluido e fluido, il che riduce efficacemente l'impatto e le vibrazioni durante il funzionamento dell'attrezzatura e garantisce un funzionamento stabile dell'attrezzatura.
