Name: RSK-LT Giunto a perno a manica elastica Easy Installation con perni e boccole elastiche
Rating: 5 (99 reviews)

Specifiche

Caratteristiche principali:

Struttura semplice, basso costo

Basso costo di produzione e prezzo

Nessuna lubrificazione richiesta, facile manutenzione

Possiede una certa capacità di compensazione e smorzamento

Installazione semplice

La boccola elastica in gomma può fornire un certo grado di isolamento elettrico

Campi di applicazione primari:

Connessioni tra motori e macchine azionate in ventilatori, pompe e altri macchinari generali (più comuni)

Trasportatori leggeri, miscelatori, macchine agricole

Compressori medio-piccoli, gruppi elettrogeni

Vari macchinari industriali leggeri in cui il costo è un fattore sensibile

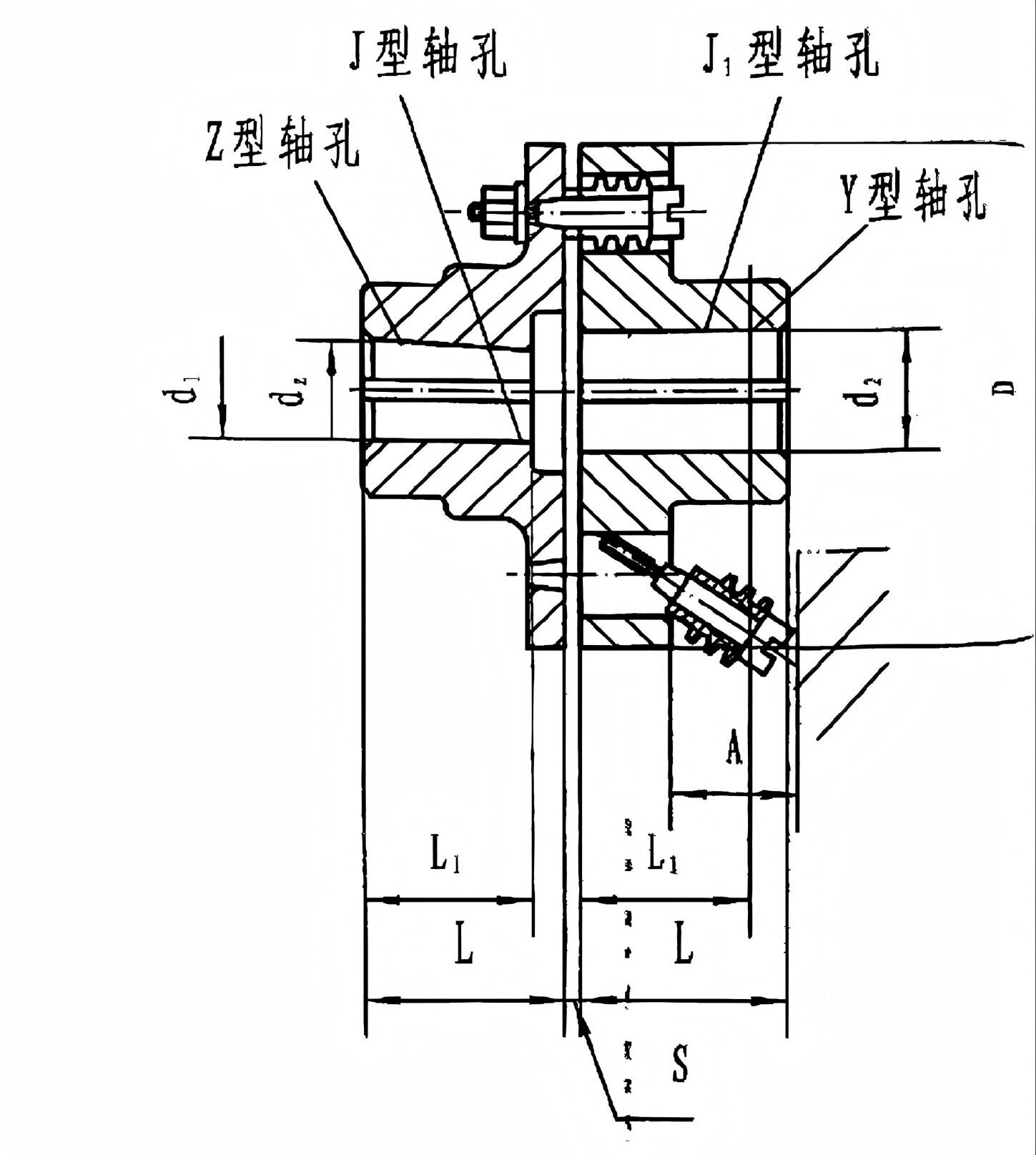

Modello	Coppia nominale (N·m)	Ammissibile velocità di rotazione (giri/min)		Diametro del foro dell'albero (mm) d₁、d₂、dz		Lunghezza del foro dell'albero (mm)			D	A	S	Ammissibile compenso importo		peso (kg)	Momento di Inerzia (kg.m ² )
						A forma di Y	A forma di J、J、Z					Radiale (mm)	Angolo direzione
		ferro	acciaio	ferro	acciaio	L	L₁	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10、11	10、11	25	17	—
				12	12、14	32	20	—
RSK-LT2	16	5500	7600	12、14	12、14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16、18、19	42	30	42
RSK-LT3	31.5	4700	6300	16、18、19	16、18、19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20、22	52	38	52
RSK-LT4	63	4200	5700	20、22、24	20、22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25,28	62	44	62
RSK-LT5	125	3600	4600	25,28	25,28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30、32	30、32、35	82	60	82
RSK-LT6	250	3300	3800	30、35、38	32、35、38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40、42	112	84	12
RSK-LT7	500	2800	3600	40、42、45	40、42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45、48、50、55	45、48、50、55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60,63	142	107	142
RSK-LT9	1000	2100	2850	50、55、56	50、55、56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60,63	60,63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63、65、70、71、75	63、65、70、71、75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80,85	80,85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80,85、90、95	80,85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100、110	100、110	212	167	212
RSK-LT12	8000	1100	1450	100、110、120、125	100、110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120、125	120、125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130、140、150	130、140、150	252	202	252
				160	160、170	302	242	302

Descrizione

È un giunto ad elemento flessibile non metallico che trasmette la coppia attraverso perni e boccole elastiche.

Il suo principio di funzionamento principale utilizza la deformazione di compressione delle boccole elastiche in gomma (o poliuretano) per trasmettere la coppia e sfrutta la loro elasticità per compensare il disallineamento, assorbire vibrazioni e urti. Con la sua struttura semplice, è uno dei giunti più utilizzati nel campo della trasmissione di potenza medio-piccola e velocità medio-bassa, spesso denominato "Giunto standard".

La struttura del giunto Tipo LT è molto semplice, costituita principalmente dai seguenti componenti:

Due semigiunti: tipicamente realizzati in ghisa (HT200) o acciaio fuso (ZG270-500), simili a flange con un anello di fori per perni attorno alla periferia.

Boccola elastica (boccola): il componente principale. Solitamente realizzato in gomma o poliuretano, ha forma cilindrica con flangia. Viene installato nei fori dei perni del semigiunto condotto. Il perno passa attraverso il foro centrale della boccola elastica, collegando così in modo flessibile i due semigiunti.

Piastra di Ritegno (Opzionale): Utilizzata per fissare assialmente le boccole elastiche ed evitare che cadano.

Prestazioni strutturali:

A causa dello spazio tra il manicotto elastico e il foro circolare sulla flangia del semigiunto, nonché della deformazione del manicotto elastico, il giunto ha un certo grado di compensazione per lo spostamento relativo e le prestazioni di assorbimento degli urti.

Caratteristiche principali:

Struttura semplice, basso costo

Poche parti, processo di produzione maturo, costi di produzione e prezzo molto bassi, offrendo un'economia eccezionale.

Nessuna lubrificazione richiesta, facile manutenzione

Non contiene coppie di attrito con relativo scorrimento, non richiede aggiunta di olio o grasso, qualificandosi come giunto esente da manutenzione (richiede solo ispezione periodica).

Possiede una certa capacità di compensazione e smorzamento

Installazione semplice

La boccola elastica in gomma può fornire un certo grado di isolamento elettrico

Campi di applicazione primari:

Il tipo LT è un classico accoppiamento "economico per uso generale", adatto per applicazioni non impegnative con bassi requisiti di precisione di trasmissione e prestazioni dinamiche, potenza moderata e ambienti relativamente puliti, come:

Connessioni tra motori e macchine azionate in ventilatori, pompe e altri macchinari generali (più comuni).

Trasportatori di luce, miscelatori, macchine agricole.

Compressori di piccole e medie dimensioni, gruppi elettrogeni.

Vari macchinari industriali leggeri dove il costo è un fattore sensibile.
