Name: RSK-TGL anello interno in nylon, accoppiamento a ingranaggi del tamburo, eccellente assorbimento degli urti
Rating: 5 (99 reviews)

Specifiche

Il giunto a ingranaggi del tamburo con corona dentata interna in nylon RSK-TGL è un componente di connessione di trasmissione leggero e silenzioso. La sua caratteristica principale è l'uso di un materiale in nylon ad alta resistenza per formare la corona dentata interna, che si ingrana con un manicotto dell'ingranaggio esterno a forma di tamburo. Offre eccellenti proprietà di assorbimento degli urti, smorzamento delle vibrazioni e isolamento elettrico, rendendolo adatto per applicazioni di trasmissione di precisione con requisiti di coppia da piccoli a medi, dove sono necessarie soppressione delle vibrazioni e protezione contro la corrosione elettrica.

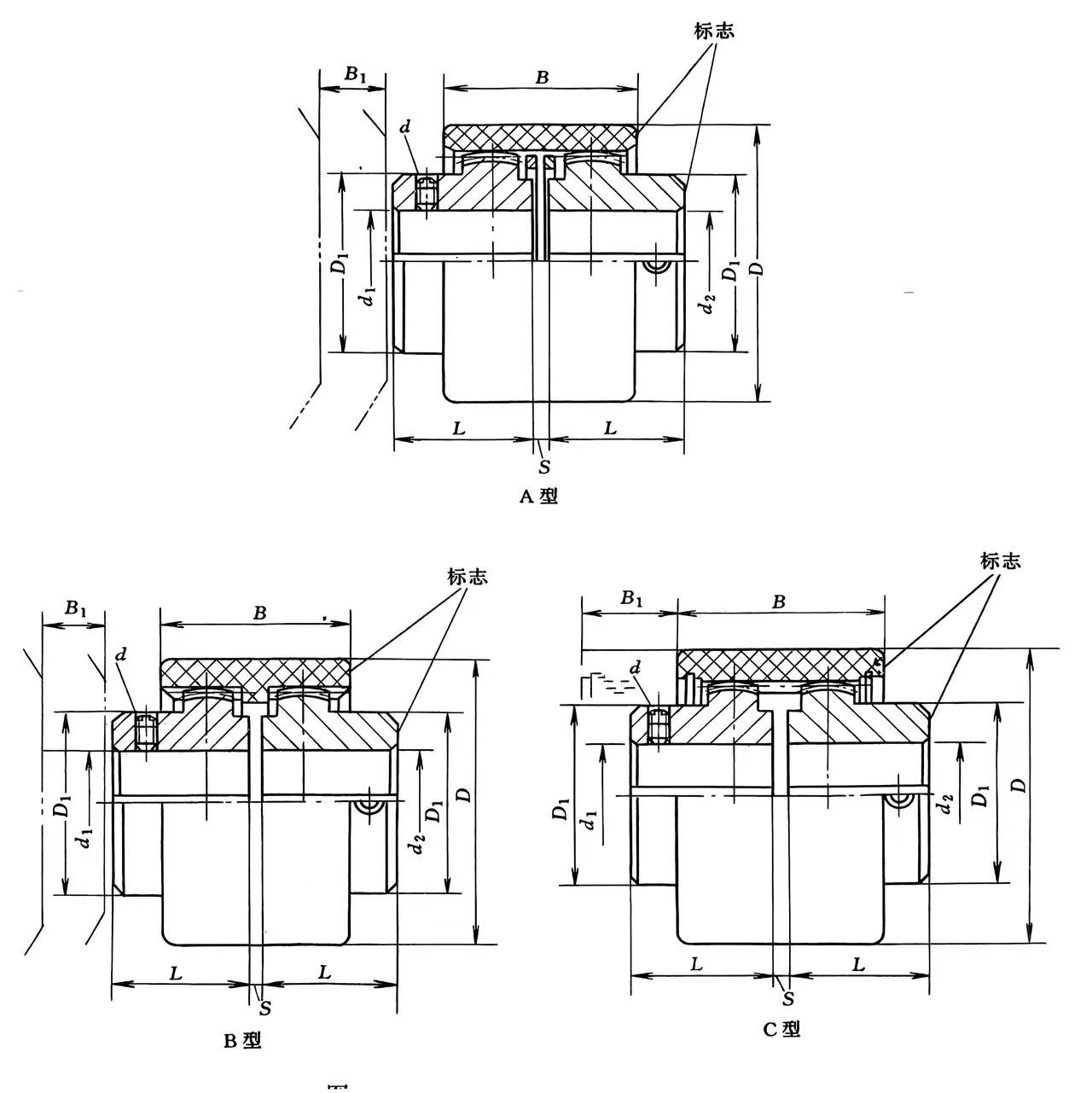

Modello	Coppia nominale /N·m	Rotazione consentita Velocità [n]	Diametro del foro dell'albero	Foro dell'albero Lunghezza L	D			B				S	d	Peso		Momento di inerzia I
					A forma di A、B	A forma di C		A forma di A、B	A forma di C	A forma di A、B	A forma di C
														A forma di A A forma di B	A forma di C	A forma di A A forma di B	A forma di C
TGLA1 TGLB1	10	10000	6、7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8、9	20									M5
			10、11	22
			12、14	27
TGLA2 TGLB2	16	9000	8、9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10、11	22
			12、14	27
			16、18、19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10、11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12、14	27							24
			16、18、19	30
			20、22、24	38
TGLA4 TGLB4 TGLC4	45	8000	12、14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16、18、19	30					56
			20、22、24	38
			25,28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16、18、19	30					58
			20、22、24	38
			25,28	44
			30、32	60
TGLA6 TGLB6 TGLC6	80	6700	16、18、19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20、22、24	38
			25,28	44
			30、32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20、22、24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25,28	44
			30、32、35、38	60
			40、42	84
TGLA8 TGLB8 TGLC8	140	5600	22、24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25,28	44
			30、32、35、38	60
			40、42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25,28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30、32、35、38	60
			40、42、45、48、 50、55、56	84
			60、63、65、70	107
TGLA10 TGLB10 TGLC10	710	3150	30、32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40、42、45、48、 50、55、56	84
			60、63、65、70、 71,75	107
			80,85	132
TGLA11 TGLB11 TGLC11	1250	3000	40、42、45、48、 50、55、56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60、63、65、70、 71,75	107
			80,85、90、95	132
			100、110	167
TGLA12 TGLB12 TGLC12	2500	2120	50、55、56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60、63、65、70、 71,75	107
			80,85、90、95	132
			100、110、120、125	167

Descrizione

Un giunto a ingranaggi è un connettore meccanico a coppia elevata per alberi non collineari, che utilizza denti di ingranaggi interni/esterni nei manicotti per trasmettere potenza compensando al contempo il disallineamento angolare, radiale e assiale, rendendolo ideale per usi industriali pesanti come acciaierie, pompe e trasportatori dove l'elevata densità di potenza e l'affidabilità sono cruciali, sebbene richiedano lubrificazione e manutenzione adeguate per la longevità.

Come funziona

Componenti: due mozzi (con dentatura esterna) si fissano a ciascun albero, collegati da manicotti (con dentatura interna).

Compensazione del disallineamento: i denti degli ingranaggi consentono il movimento, la flessione per gestire il disallineamento angolare (da lato a lato), radiale (offset) e assiale (da un'estremità all'altra) tra gli alberi.

Trasmissione della coppia: l'elevato contatto superficiale tra i denti dell'ingranaggio coronato fornisce un trasferimento di potenza efficiente ed elevato con un'eccezionale rigidità torsionale.

Caratteristiche e vantaggi principali

Coppia elevata: in grado di gestire carichi di coppia molto elevati.

Compatto: offre un elevato rapporto peso/potenza, adattandosi a spazi ristretti.

Affidabile: garantisce una lunga durata con una corretta lubrificazione.

Versatile: disponibile in varie configurazioni (singolo/doppio impegno, metà rigide/flessibili) per diverse esigenze.

Applicazioni

Azionamenti a rulli (industria dell'acciaio e della carta)

Pompe, ventilatori, trasportatori

Apparecchiature per la produzione di energia

Manutenzione

Richiede una lubrificazione periodica (grasso) per proteggere i denti degli ingranaggi.

Il corretto allineamento durante l'installazione è fondamentale per l'affidabilità e la longevità.
