RSK-BJB Gabbia a sfere di trasmissione ad alta efficienza CV Giunti universali utilizzati principalmente nelle estremità delle ruote dei camion da miniera

BJ-B Caratteristica:

Angolo operativo ≤ 42,5°

Collegamento tramite albero scanalato

Specifiche fondamentali

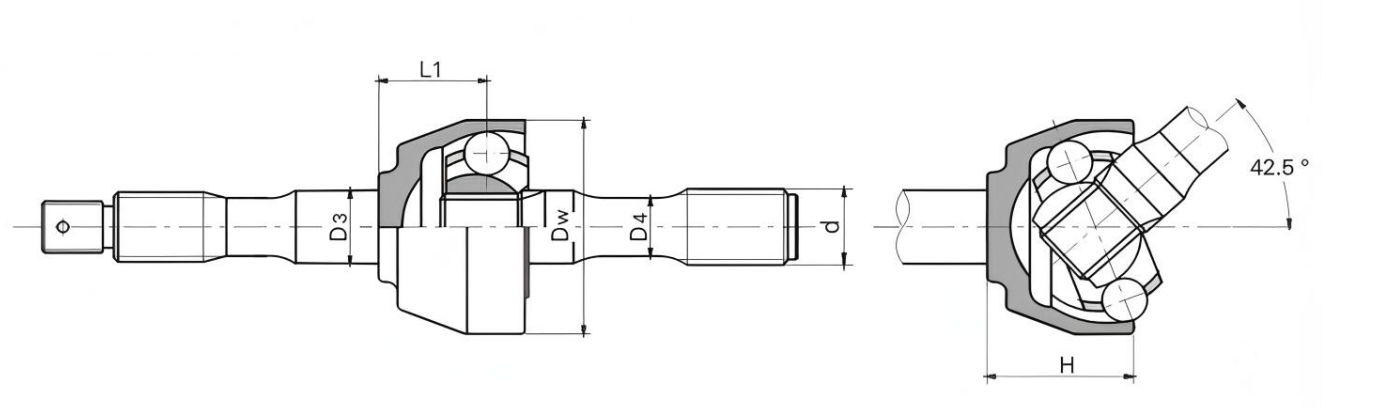

Le dimensioni principali

Osservazioni: le dimensioni "∞" sono di riferimento

La caratteristica e l'utilizzo

• Struttura compatta; facile montaggio e smontaggio; l'angolo operativo consentito può raggiungere i 42,5°.
• Viene utilizzato principalmente per la trasmissione del ponte sterzo di guida dei veicoli.

L'esempio simbolizzante: BJ125B1000

BJ: tipo BJ

125: la specifica è 125

B: tipo B

1000: La lunghezza è 1000

I giunti universali CV con gabbia a sfere di trasmissione ad alta efficienza sono un componente di trasmissione di precisione progettato per condizioni di lavoro complesse. Le sue eccellenti prestazioni e la qualità affidabile svolgono un ruolo chiave in molti campi. ​

L'accoppiamento è composto principalmente da un anello esterno della gabbia a sfere, un anello interno a forma di stella, una gabbia e una sfera in acciaio per la trasmissione della forza. L'anello esterno della gabbia a sfere e l'anello interno a forma di stella sono strettamente collegati rispettivamente all'albero principale e all'albero secondario. I centri delle sfere d'acciaio di trasmissione della forza si trovano tutti nel piano che passa attraverso il centro del giunto e sono posizionati nella pista composta dalle scanalature sferiche esterne dell'anello esterno sferico e dalle scanalature sferiche esterne dell'anello interno a forma di stella. I centri delle due superfici sferiche coincidono con il centro dell'accoppiamento universale. Per garantire che i centri di tutte le sfere d'acciaio si trovino sulla bisettrice dell'angolo tra gli assi dei due alberi, le sfere d'acciaio vengono sapientemente installate nella finestra della gabbia. Un design così ingegnoso garantisce che quando cambia l'angolo tra l'albero principale e quello secondario del giunto, il punto di trasmissione della forza possa sempre essere posizionato con precisione sulla bisettrice dell'angolo, garantendo così una perfetta sincronizzazione della velocità tra gli alberi principale e secondario. ​

Questo accoppiamento presenta molti vantaggi significativi. In termini di prestazioni di trasmissione, può ottenere una trasmissione sincrona ad alta precisione, ridurre efficacemente la perdita di energia durante la trasmissione di potenza e l'efficienza di trasmissione può raggiungere il 98% o più. Allo stesso tempo, le sue eccellenti prestazioni di ammortizzazione e riduzione delle vibrazioni possono ridurre notevolmente il rumore generato durante il funzionamento dell'apparecchiatura, creando un'atmosfera relativamente tranquilla per l'ambiente di lavoro. In termini di capacità di carico, a parità di diametro di rotazione e angolo di inclinazione, rispetto ai giunti tradizionali, può aumentare la capacità di carico da 0,5 a 1 volta e può facilmente far fronte a condizioni di carico pesante. Inoltre, la sua struttura compatta e l'ingombro ridotto lo rendono molto adatto a scenari di lavoro con rigide restrizioni sulle dimensioni radiali. Inoltre, il giunto ha eccellenti prestazioni di tenuta e adotta una tecnologia di tenuta avanzata per evitare efficacemente perdite di grasso, prolungando significativamente il ciclo di manutenzione e la durata dell'attrezzatura. ​

I giunti universali sincroni con gabbia a sfere fisse per trasmissione ad alta efficienza sono ampiamente utilizzati in molti campi come la produzione automobilistica, l'ingegneria meccanica, l'industria metallurgica, l'aerospaziale, ecc. Nel sistema di trasmissione delle automobili, garantisce la trasmissione regolare della potenza e migliora le prestazioni di manovrabilità e la stabilità di guida del veicolo; nelle apparecchiature di ingegneria meccanica, fornisce una garanzia affidabile per il funzionamento efficiente di vari tipi di macchinari; nelle apparecchiature di grandi dimensioni dell'industria metallurgica, può sopportare coppie enormi e condizioni di lavoro complesse, favorendo il regolare svolgimento della produzione; nel campo aerospaziale, la sua alta precisione e affidabilità soddisfano i severi requisiti tecnici.
