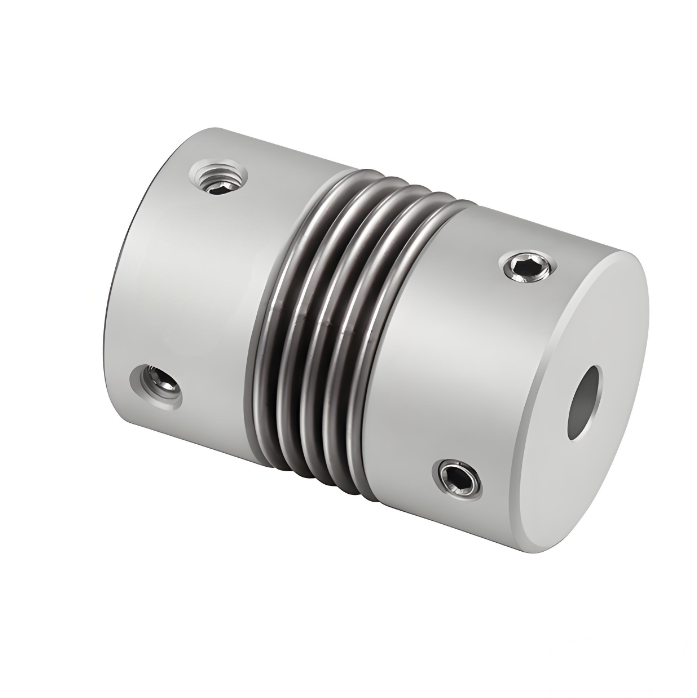

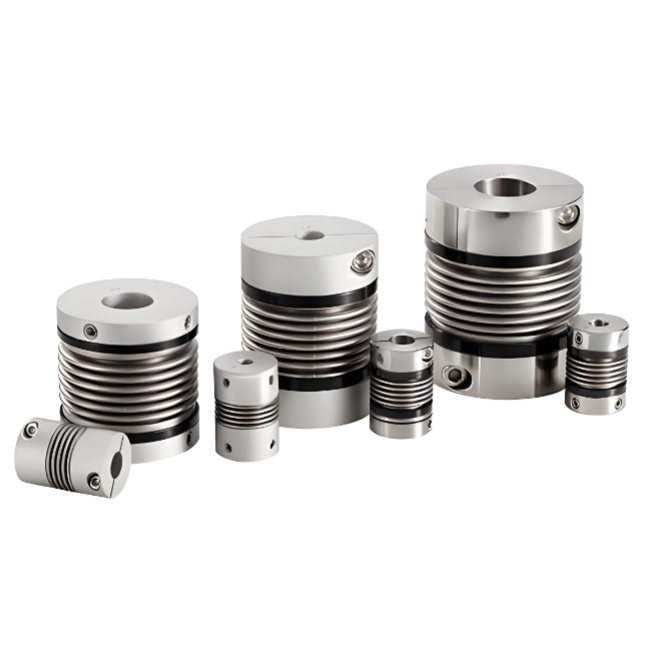

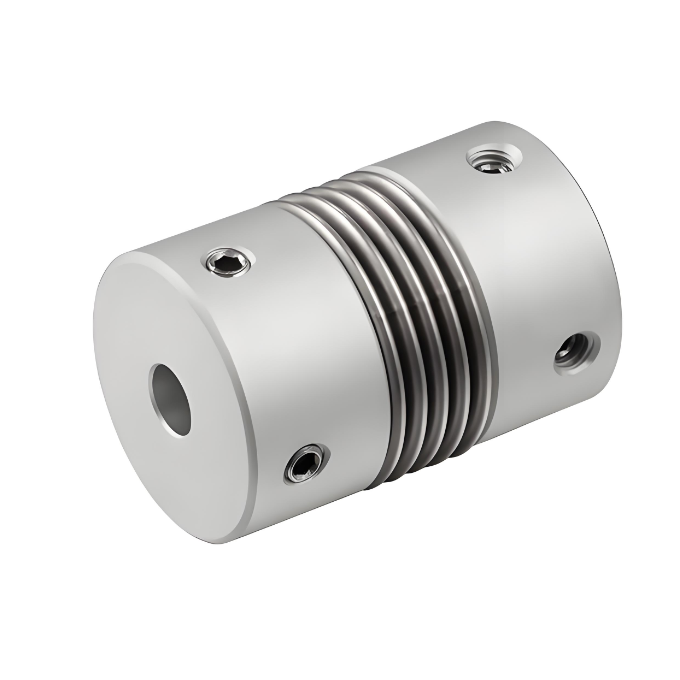

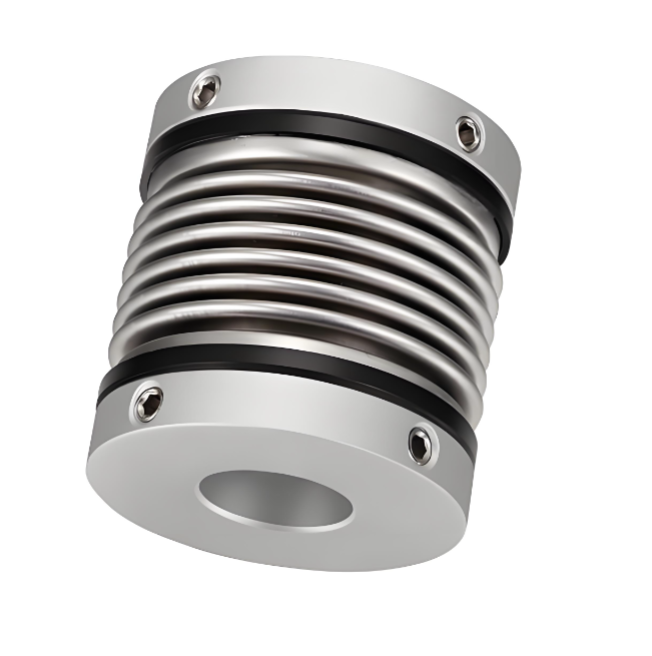

Il posizionamento dei giunti a soffietto in lega di alluminio RSK-CPR Il tipo a vite compensa le deviazioni angolari e assiali radiali in modo più efficace

Codice prodotto

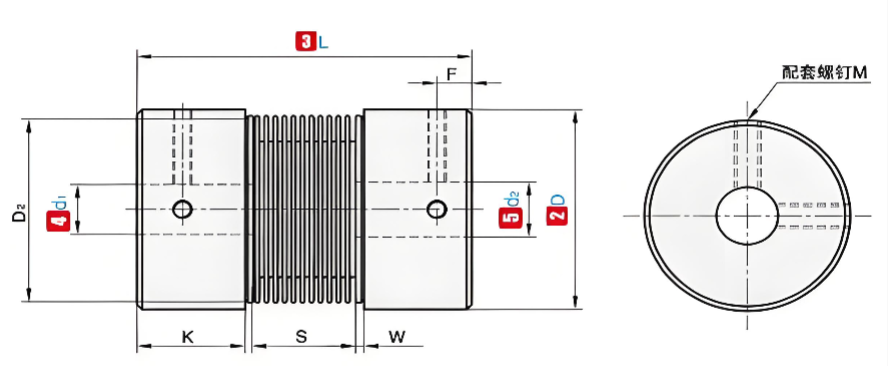

ΦD

L

Diametro interno standard (mm)

K

W

S

D₂

F

M

Coppia di serraggio (N.m)

RSK-CPR

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6.35-7-8-9-9.525

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10-11-12

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6.35-7-8-9-9.525-10-12

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

40

51

8-9-9.525-10-11-12-12.7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

M5

5

Nota: i fori interni su entrambe le estremità del giunto possono essere combinati liberamente con i diametri interni minimo e massimo. Le dimensioni del diametro interno contrassegnate nella tabella sono solo di riferimento. Anche il diametro del foro richiesto dal cliente è solo di riferimento. Per il diametro del foro richiesto dal cliente contattateci.

Codice prodotto

ΦD

L

Coppia nominale (N.m)

Consenti distorsione (mm)

Consenti inclinazione (∠°)

Consentire deviazione assiale (mm)

Consenti RPM

Rigidità torsionale statica (N.m/rad)

Momento di inerzia (N.m)

Peso (g)

RSK-CPR

16

27

0.8

0.1

2

0.3

-1.0

20000

150

7,9X10⁻⁷

8

20

32

1.5

0.1

2

0.3

-1.0

18000

220

2.0X10⁻⁶

13

22.5

34

1.8

0.15

2

0.3

-1.0

16000

300

6.2X10⁻⁶

22

25

37

2.0

0.15

2

0.5

-1.3

15000

330

6,7X10⁻⁶

30

32

42

2.5

0.2

2

0.5

-1.3

11000

490

2.0X10⁻⁵

53

40

51

10

0.2

2

0.5

-1.3

10000

530

2.1X10⁻⁵

85

Nota: la coppia inerziale e i parametri tecnici sopra indicati sono misurati secondo lo standard dell'apertura massima. Il valore massimo della coppia nominale è legato alla durata del giunto stesso. Maggiore è il diametro esterno, maggiore è la forza, mentre minore è il diametro esterno, maggiore è la velocità consentita.
