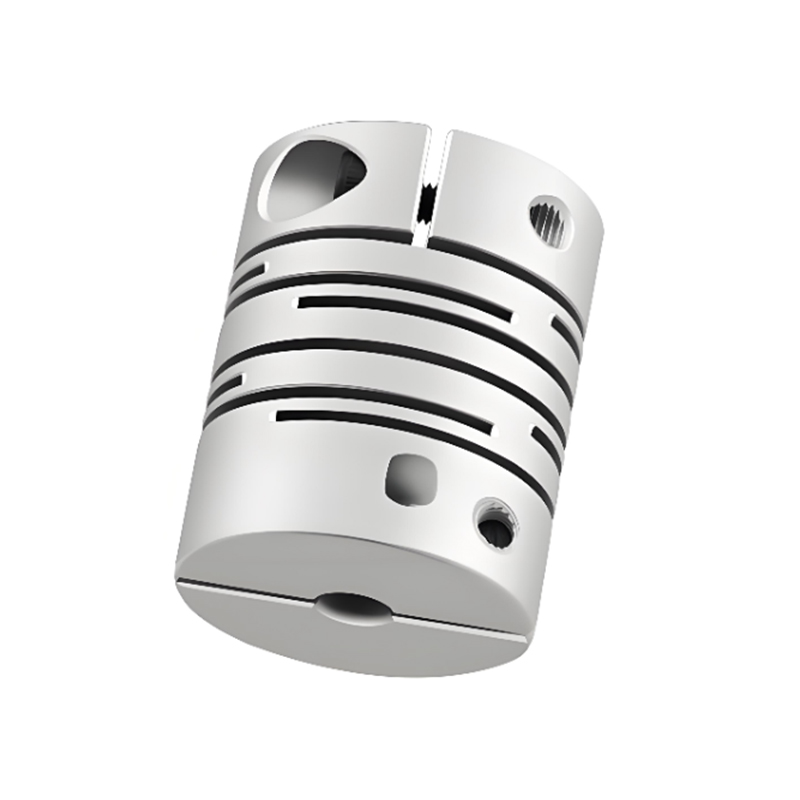

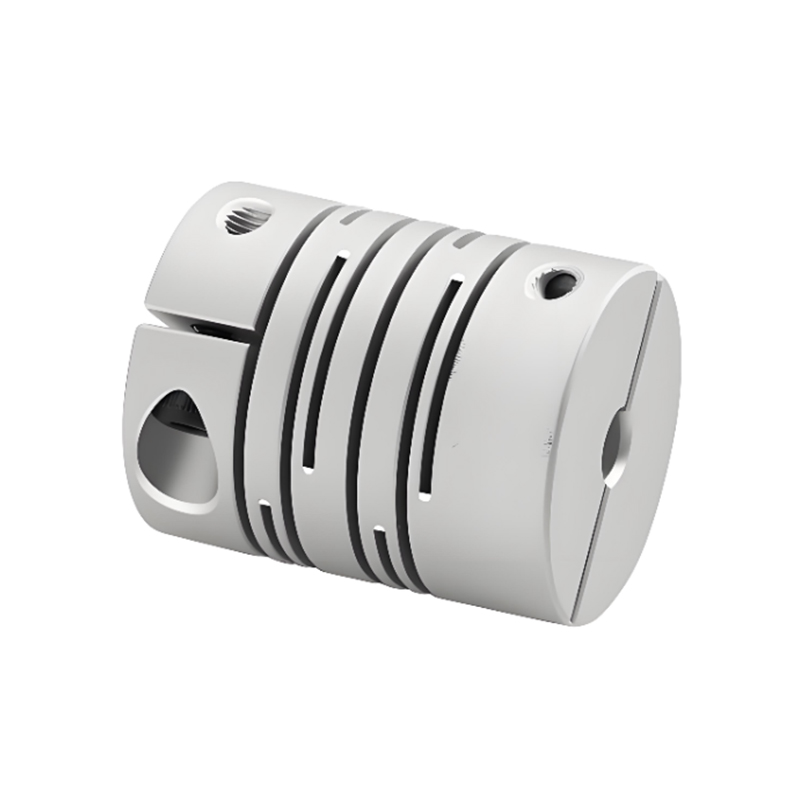

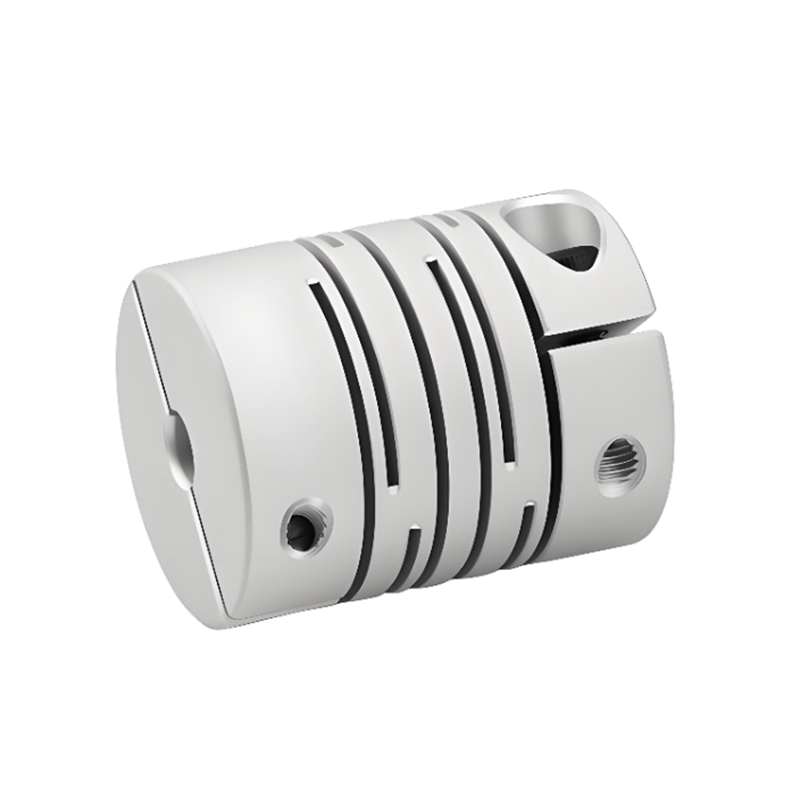

Tipo a morsetto per accoppiamento per alberi a trave parallela in lega di alluminio ad alta resistenza RSK-CPIC

Tipo a morsetto per accoppiamento per alberi a trave parallela in lega di alluminio ad alta resistenza RSK-CPIC

Contattaci
  • Specifica
  • Descrivi
Specifica

> Struttura integrata, l'uso complessivo di materiale in lega di alluminio ad alta resistenza

> L'elasticità compensa le deviazioni radiali, angolari e assiali

> Il collegamento senza spazi tra albero e manicotto dell'albero è adatto per la rotazione in avanti e all'indietro

>Appositamente progettato per encoder e micromotore

>Tipo di morsetto

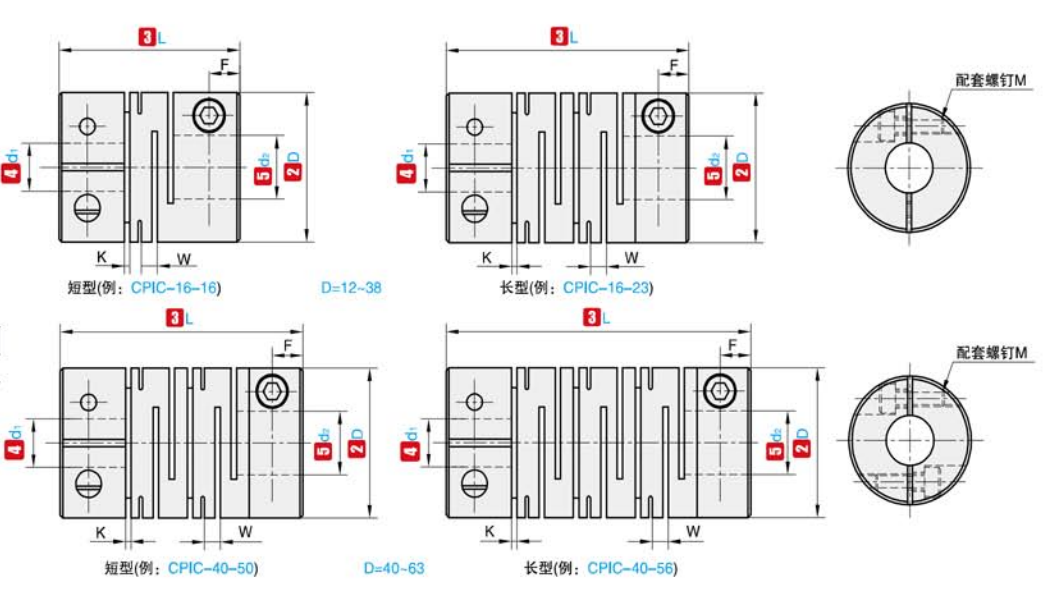

nome in codice

D

L

Diametro interno standard (mm)

E

F

H

M

Coppia di serraggio (N.m)

RSK-CPIC

12

18.5

2  3  4  5  6

0.55

1.3

2.5

M2.5

0.8

16

18

3  4  5  6  6.35

0.55

1.4

3.18

M2.5

0.8

16

23

3  4  5  6  6.35

0.55

1.4

3.18

M2.5

0.8

20

20

4  5  6  6.35  7  8            10

0.55

1.5

3.75

M2.5

0.8

20

26

4  5  6  6.35  7  8            10

0.55

1.5

3.75

M3

1.2

25

25

5  6  6.35  7  8  9  9.525  10  11  12

0.6

1.7

4.84

M3

1.2

25

31

5  6  6.35  7  8  9  9.525  10  11  12

0.6

1.8

4.46

M3

1.2

32

32

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

5.3

M4

2.5

32

41

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

6.6

M4

2.5

40

56

8            10  11  12  12.7  14  15  16  17  18  19  20

0.8

2.7

8

M5

5

Nota: i fori interni su entrambe le estremità del giunto possono essere combinati liberamente con i diametri interni minimo e massimo. Le dimensioni del diametro interno contrassegnate nella tabella sono solo di riferimento. Anche il diametro del foro richiesto dal cliente è solo di riferimento. Per il diametro del foro richiesto dal cliente contattateci.

Nome in codice

D

L

Coppia nominale (N.m)

Consenti distorsione (mm)

Consenti inclinazione (∠°)

Consentire deviazione assiale (mm)

Consenti RPM

Rigidità torsionale statica (N.m/rad)

Momento di inerzia (N.m)

Peso (g)

RSK-CPIC

12

18.5

0.5

0.1

1.5

±0,20

10000

32

7,6x10 -8

4.8

16

18

0.5

0.1

1.5

±0,20

10000

44

2,4x10 -7

8

16

23

0.5

0.1

1.5

±0,20

9500

44

3,4x10 -7

9.3

20

20

1

0.1

1.5

±0,20

7600

110

8,8x10 -6

14

20

26

1

0.1

1.5

±0,20

7600

100

9,1x10 -6

16.5

25

25

2

0.15

1.5

±0,20

6100

165

2,3x10 -6

26

25

31

2

0.15

1.5

±0,20

6100

165

2,6x10 -6

29

32

32

4

0.15

1.5

±0,20

5000

228

8,8x10 -6

56

32

41

4

0.15

1.5

±0,20

5000

228

9,7x10 -6

65

40

56

8

0.2

1.5

±0,20

5800

340

3,3x10 -5

142

Nota: la coppia inerziale e i parametri tecnici sopra indicati sono misurati secondo lo standard dell'apertura massima. Il valore massimo della coppia nominale è legato alla durata del giunto stesso. Maggiore è il diametro esterno, maggiore è la forza, mentre minore è il diametro esterno, maggiore è la velocità consentita.
