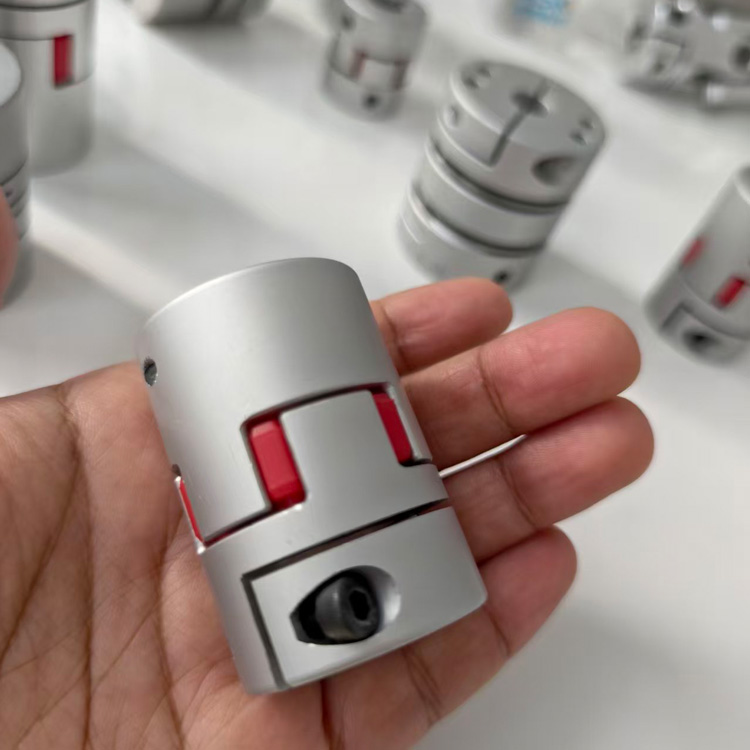

Name: Tipo di morsetto per giunti flessibili per alberi flessibili a ganascia/ragno in lega di alluminio RSK-CPFC OEM per la trasmissione del motore
Rating: 5 (99 reviews)

Specifiche

>Il corpo principale è realizzato in lega di alluminio ad alta resistenza

>Gioco zero, adatto per rotazione avanti e indietro

>Il colloide è realizzato in poliuretano, che ha una buona resistenza all'usura

>Resistenza all'olio e isolamento elettrico, il corpo elastico medio può assorbire le vibrazioni

>Compensare deviazioni radiali, angolari e assiali

>Design rimovibile per una facile installazione

>Metodo di serraggio della vite di serraggio

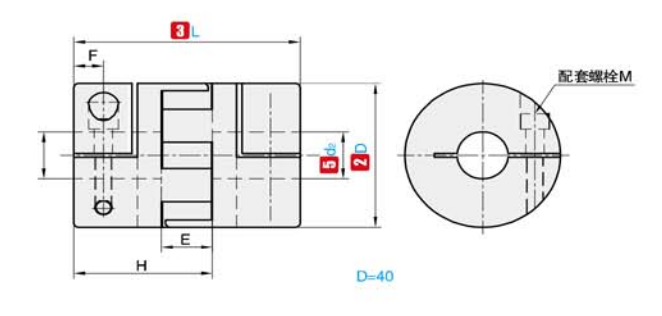

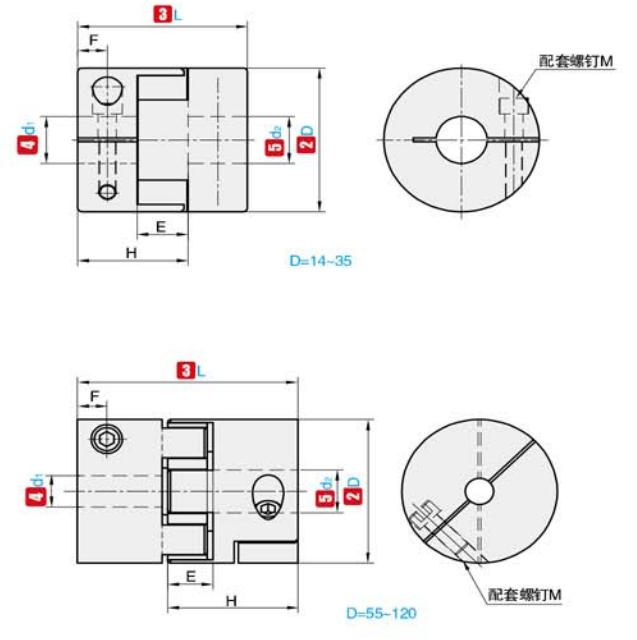

①NO.	②D	③L	④d₁⑤d₂ (Ambito facoltativo)	E	F	H	M	Coppia vite di fissaggio (N·m)
RSK-CPFC	14	22	3 4 5 6 6.35	6.6	3.8	14.3	M2.5	0.8
	20	25	3 4 5 6 6,35 7 8 9 9,525 10	8.6	4.6	16.8	M3	1.2
	20	30	3 4 5 6 6,35 7 8 9 9,525 10	8.6	5.4	19.25	M3	1.2
	25	30	4 5 6 7 8 9 9.525 10 11 12	11.6	4.6	20.82	M4	2.5
	25	34	4 5 6 6,35 7 8 9 10 11 12	11.6	5.6	22.82	M4	2.5
	30	35	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	5.9	23	M4	2.5
	30	40	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	7	25.5	M4	2.5
	35	50	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 17 18 19 20	11.5	6.5	32.1	M5	5
	40	50	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	M5	5
	40	55	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	M5	5
	40	66	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	M5	5
	55	49	10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	M6	8
	55	78	8 10 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	M6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	M8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	M8	20

①NO.	②D	③L	Coppia nominale	Eccentricità consentita	Deviazione angolare consentita	Deviazione assiale ammissibile	Velocità di rotazione consentita	Rigidità statica all'inversione	Momento di inerzia	Peso
①NO.	②D	③L	（N·m）	（mm）	(°）	(mm)	（giri/min）	（N·m/rad）	（kg·m²）	（G）
RSK-CPFC	14	22	1.1	0.02	1	0.60	19000	46	2,0×10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1,0×10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1,1×10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8,1×10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3,8×10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3,8×10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3,9×10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1,6×10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1,6×10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3,8×10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1,8×10⁻ ³	1000

Descrizione

Il giunto flessibile per albero flessibile RSK Jaw/Spider è un prodotto di trasmissione che combina tecnologia innovativa ed eccellente manifattura. Il suo corpo principale è realizzato in lega di alluminio di alta qualità ed è tornito, fresato e brocciato con precisione, quindi trattato termicamente nel suo insieme, garantendo il perfetto equilibrio tra elevata resistenza e leggerezza.

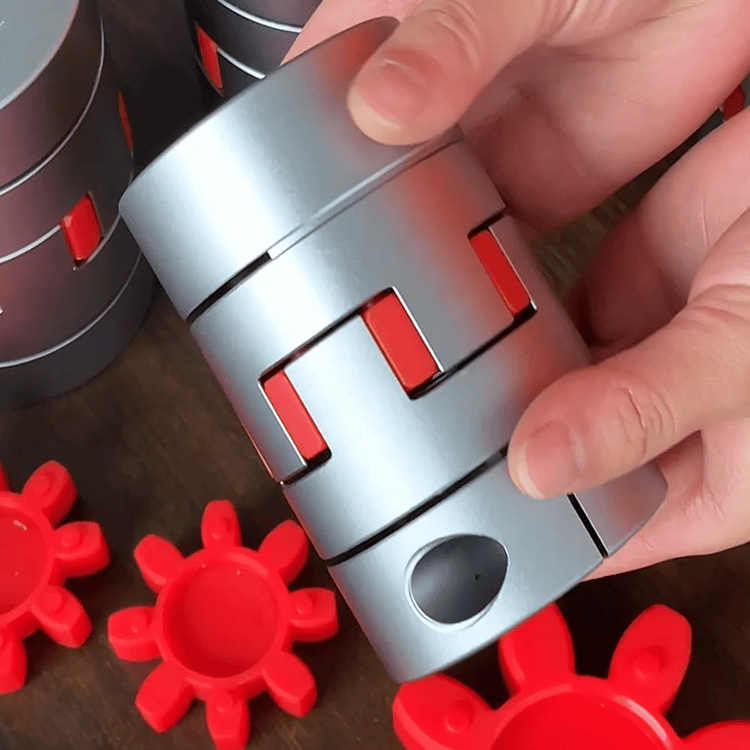

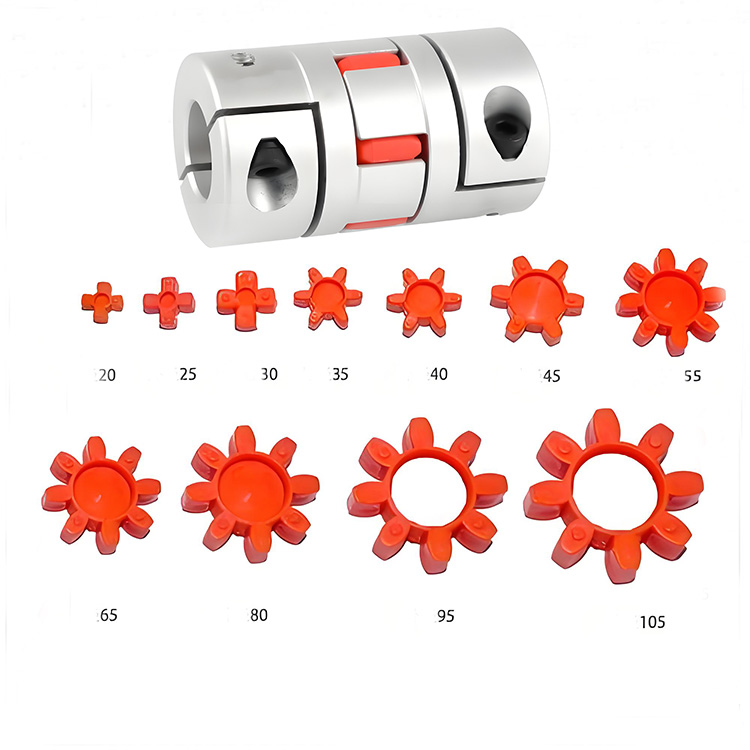

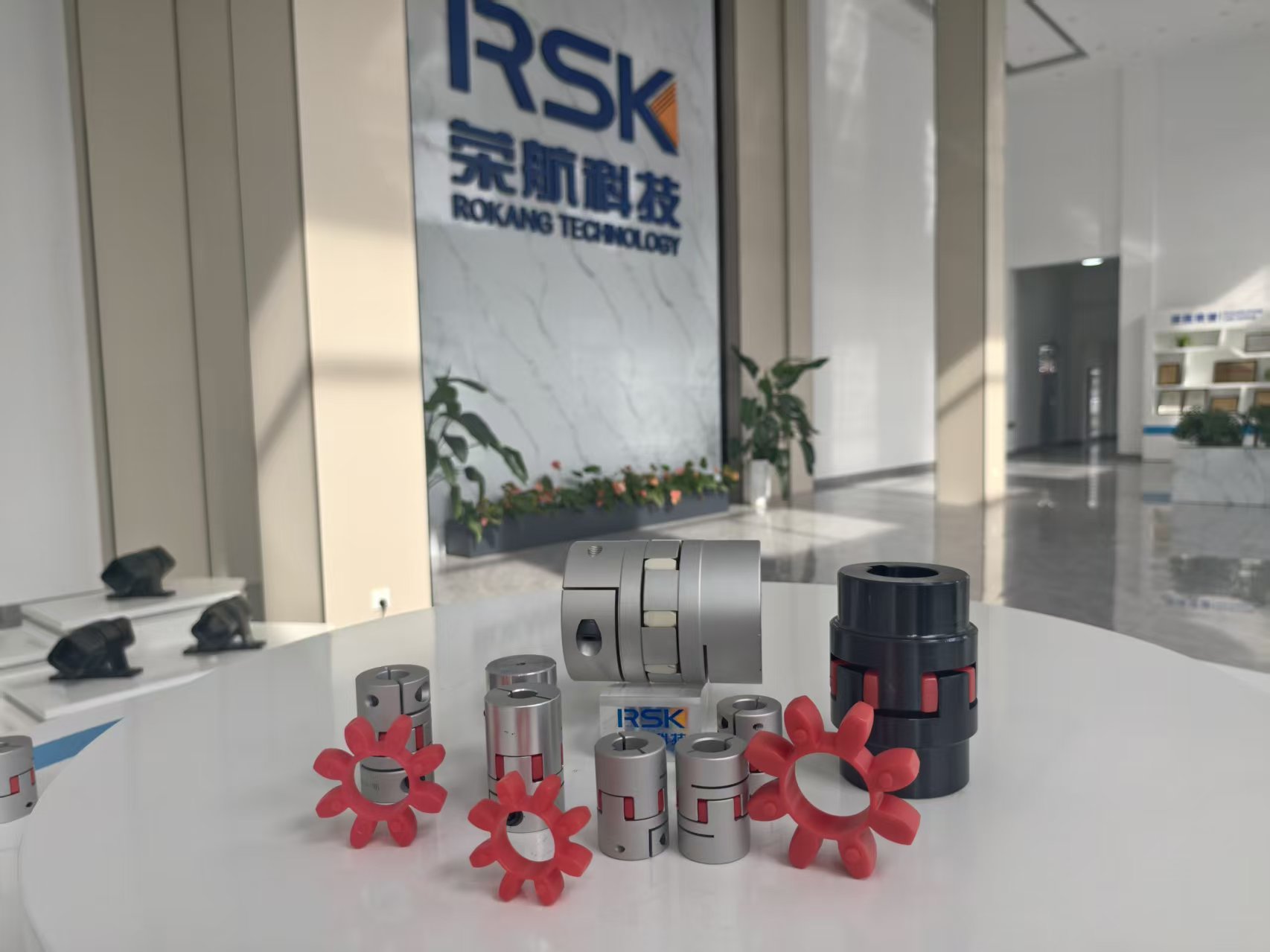

La struttura centrale di questo giunto è quella di incastrare con precisione l'anello elastico a forma di fiore di susino tra gli artigli dei due semigiunti. Durante il funzionamento, la potenza viene trasmessa in modo efficiente attraverso la stretta estrusione delle chele e dell'anello elastico. Allo stesso tempo, l'eccellente capacità di deformazione flessibile dell'anello flessibile viene utilizzata per compensare facilmente lo spostamento relativo tra i due alberi, ottenendo eccellenti effetti di smorzamento e ammortizzazione delle vibrazioni e riducendo efficacemente le vibrazioni e il rumore durante il funzionamento dell'apparecchiatura.

L'accoppiamento dell'albero flessibile Jaw/Spider è progettato in modo esclusivo e i petali sopportano solo la pressione per evitare momenti flettenti, il che migliora notevolmente la capacità di carico e l'affidabilità. Ha eccellenti capacità di compensazione assiale, radiale e angolare e può adattarsi a varie condizioni di lavoro complesse. Allo stesso tempo, l'accoppiamento ha buone prestazioni di isolamento elettrico e non richiede lubrificazione, il che riduce notevolmente il carico di lavoro di manutenzione e può funzionare stabilmente per lungo tempo. Inoltre, ha una struttura compatta, dimensioni radiali ridotte e un basso momento di inerzia, che lo rendono particolarmente adatto per velocità medie e alte, avviamenti e arresti frequenti, rotazione avanti e indietro alternata e sistemi di alberi di trasmissione con severi requisiti di affidabilità. Che si tratti di macchine utensili CNC, servomotori o settori di macchinari di precisione come il tessile e l'imballaggio, può dimostrare prestazioni eccellenti e fornire una solida garanzia per il funzionamento efficiente e stabile delle vostre apparecchiature.
