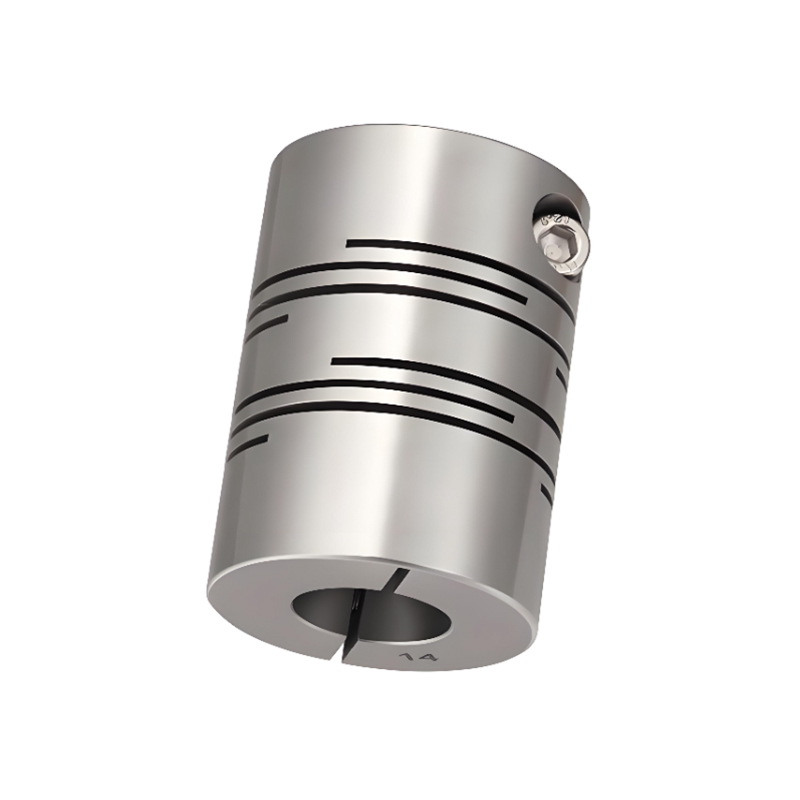

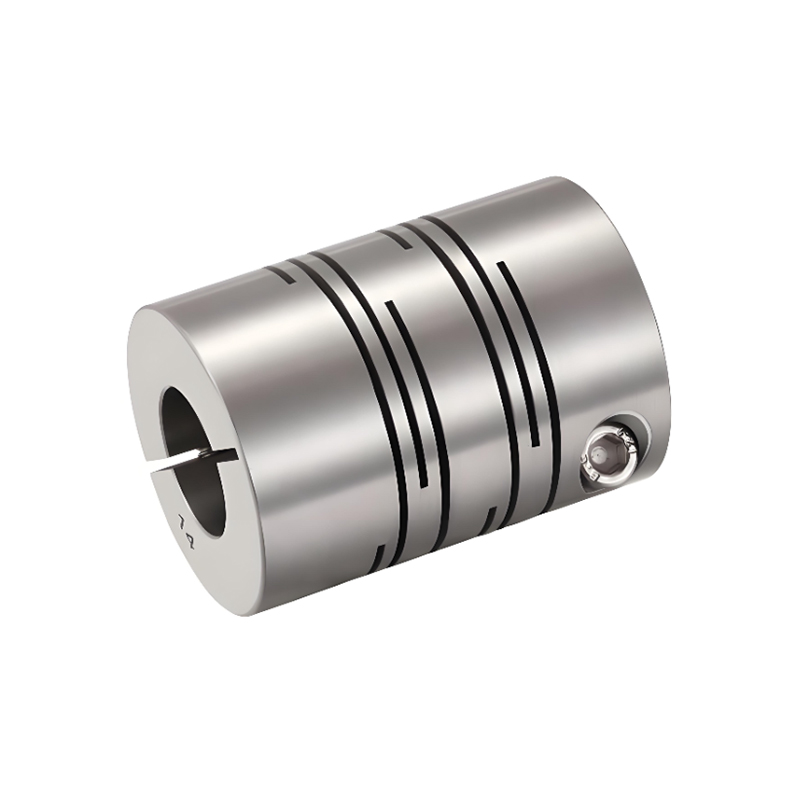

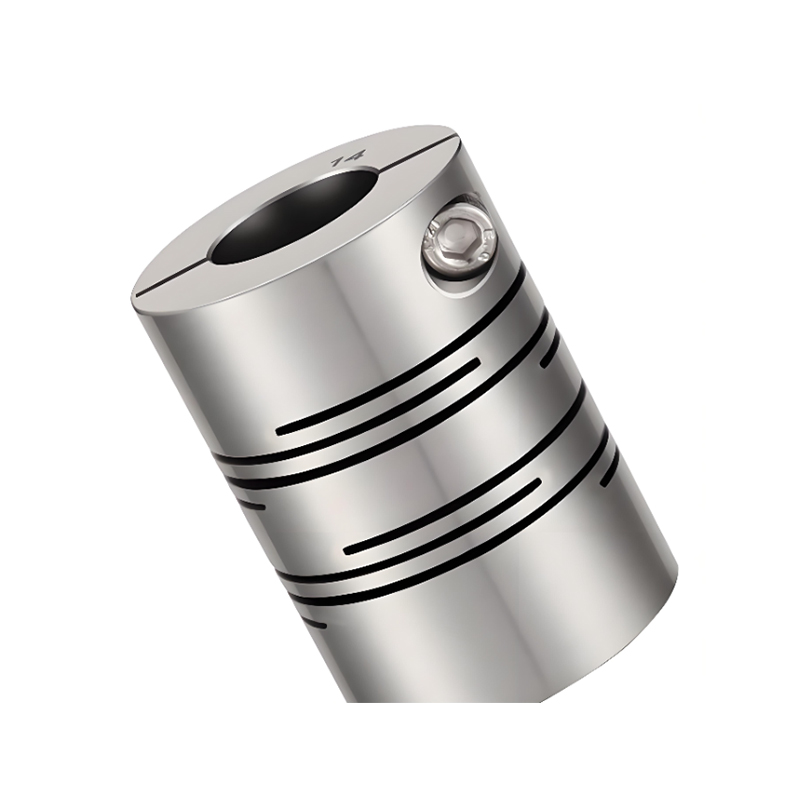

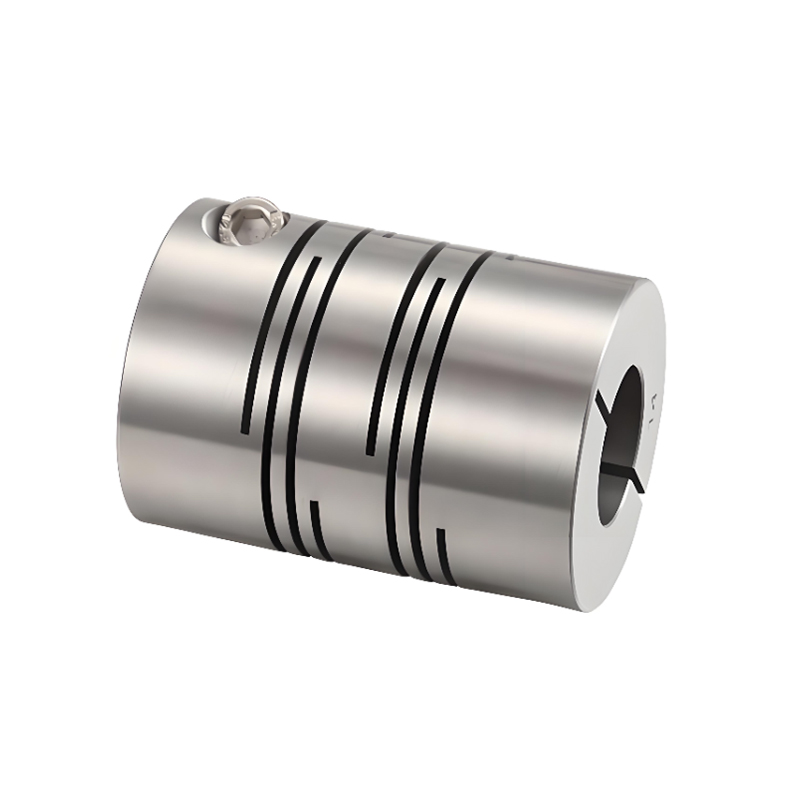

Tipo a morsetto per accoppiamento albero parallelo in acciaio inossidabile ad alta resistenza RSK-CPPCG

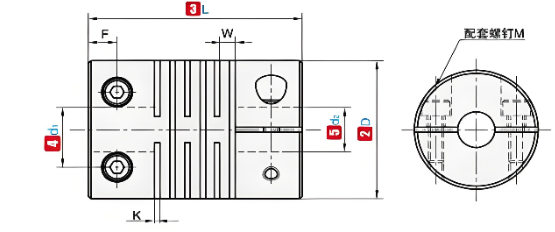

Nome in codice

D

L

Diametro interno standard (mm)

K

W

F

M

Coppia di serraggio (N.m)

RSK-CPPCG

16

17.4

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6.35  7  8  9         10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8 9 9.525 10 11 12 12.7 14 15 16 18 19

0.8

2.34

7.0

M4

2.5

44

45

8 9 9.525 10 11 12 12.7 14 15 16 18 19  20

0.8

2.54

7.75

M4

2.5

Nota: i fori interni su entrambe le estremità del giunto possono essere combinati liberamente con i diametri interni minimo e massimo. Le dimensioni del diametro interno contrassegnate nella tabella sono solo di riferimento. Anche il diametro del foro richiesto dal cliente è solo di riferimento. Per il diametro del foro richiesto dal cliente contattateci.

Nome in codice

D

L

Coppia nominale (N.m)

Consenti distorsione (mm)

Consenti inclinazione (∠°)

Consentire deviazione assiale (mm)

Consenti RPM

Rigidità torsionale statica (N.m/rad)

Momento di inerzia (N.m)

Peso (g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0,10

8000

200

2,8x10 ^-5

21

19

20

4

0.05

0.5

±0,10

8000

270

6,2x10 ^-5

33

24

25

6

0.05

0.5

±0,10

6200

790

2.0x10 ^-5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5,2x10 ^-5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1.1x10 ^-4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2,3x10 ^-4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4,3x10 ^-4

358

Nota: la coppia inerziale e i parametri tecnici sopra indicati sono misurati secondo lo standard dell'apertura massima. Il valore massimo della coppia nominale è legato alla durata del giunto stesso. Maggiore è il diametro esterno, maggiore è la forza, mentre minore è il diametro esterno, maggiore è la velocità consentita.
