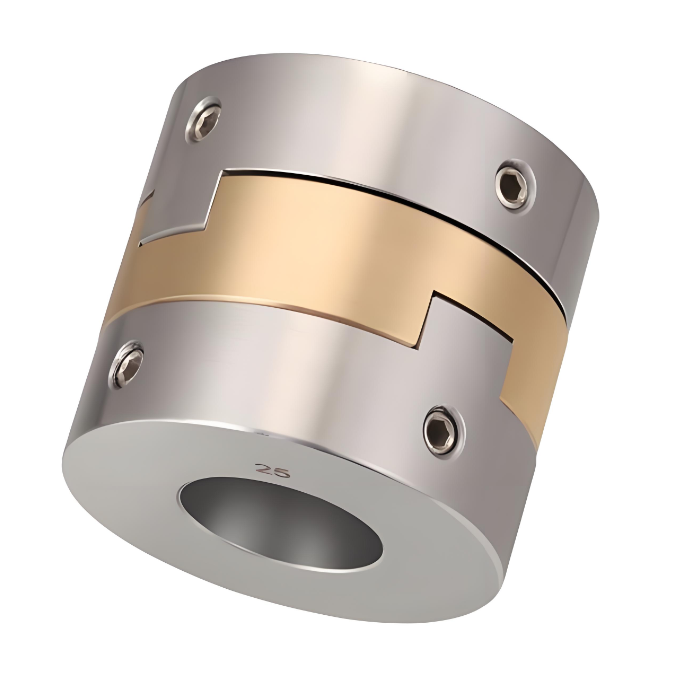

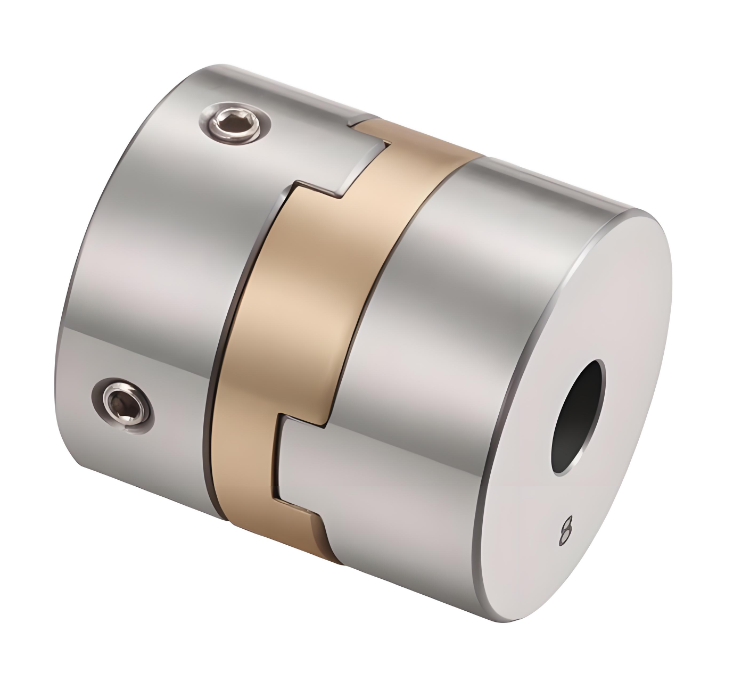

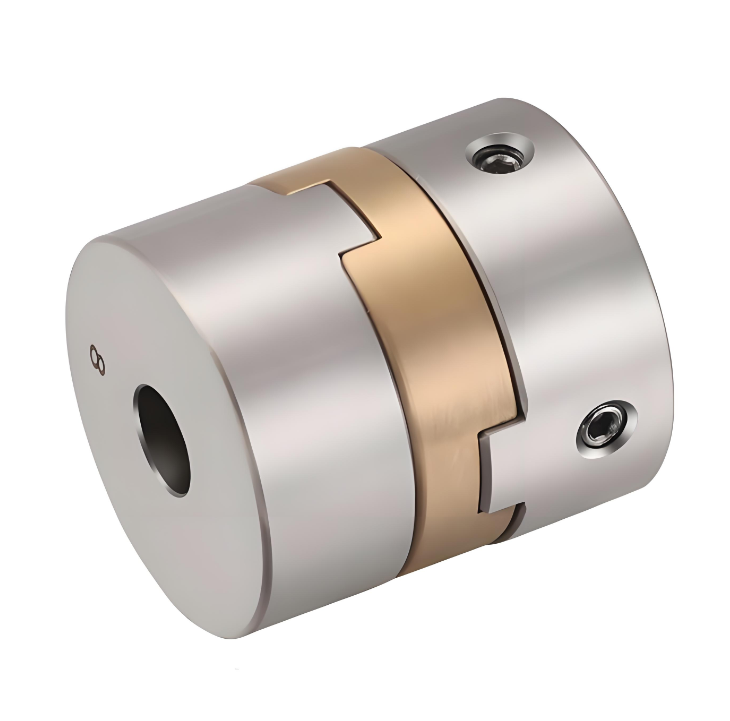

Name: Giunto a blocco in acciaio inossidabile RSK-CPHG con metodo di fissaggio a vite di posizionamento con design a chiavetta
Rating: 5 (99 reviews)

Specifiche

> Il materiale principale è l'acciaio inossidabile SUS304 importato

> Il materiale dell'anello di regolazione intermedio utilizza bronzo-alluminio importato,

> Ha una buona resistenza all'usura, resistenza alla corrosione, maggiore rigidità

>Il design scorrevole compensa la deviazione radiale e angolare in modo più efficace

>Design rimovibile per una facile installazione

>Con design a chiavetta, metodo di fissaggio con vite di posizionamento

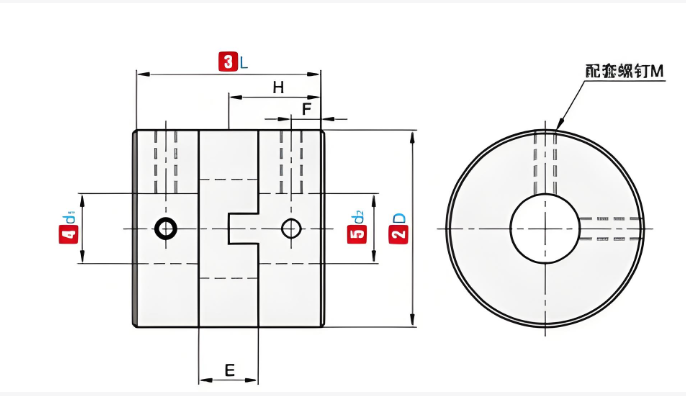

代号 nome in codice	D	L	常用D1/D2 内径尺寸 Diametro interno standard (mm)	E	F	H	M	拧紧扭矩 Coppia di serraggio (N.m)
RSK-CPHG	14.5	16	4 5 6 6.35	5.4	3	7.7	M3	1.2
	16.8	19.8	5 6 6.35 7 8	6..3	3.2	9.7	M4	2.5
	20	21.4	5 6 6.35 7 8	7.3	3.2	10.5	M4	2.5
	26	25.6	5 6 6.35 8 9 9.525 10 11 12	7.5	3.8	12	M4	2.5
	30	33	5 6 6.35 8 9 9.525 10 11 12	8.8	5.8	16	M4	2.5
	34	34	5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16	8.5	5.8	16.5	M5	5
	38	39.5	5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16	9.7	7.0	19.3	M5	5
	45	43.6	5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22	13.6	7.5	21.3	M5	5
	55	49.4	5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24 25	15.4	8.5	24.2	M6	8
	70	57	5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24 25 28 30 32 35	17	11	28	M8	20

代号 nome in codice	D	L	额定扭矩 coppia nominale (N.m)	容许偏心 Consenti distorsione (mm)	容许偏角Consenti inclinazione (∠°)	容许轴向偏差Consenti deviazione assiale (mm)	容许转速Consenti RPM	静态扭转钢度Rigidità torsionale statica (N.m/rad)	惯性矩 Momento di inerzia(N.m)	重量Peso(g)
RSK-CPHG	14.5	16	3	0.5	0.6	±0,1	7000	800	4,5x10 ^-7	15
	16.8	19.8	5				6500	900	1.0x10 ^-6	25
	20	21.4	7				5000	2000	2,25x10 ^-6	37
	26	25.6	10	0.8		±0,2	5000	3500	7,5x10 ^-6	79
	30	33	24	1			5000	5000	2,5x10 ^-5	122
	34	34	32				3500	7500	4.0x10 ^-5	180
	38	39.5	50			±0,3	3500	10000	5,2x10 ^-5	260
	45	43.6	50		0.2	±0,3	9000	6500	1,7x10 ^-4	400
	55	49.4	75	1.2		±0,5	9000	90000	3,3x10 ^-4	750
	70	57	95	1.6		±0,6	9000	170000	1.1x10 ^-3	1050

Descrizione

Il nostro giunto bloccante a coppia elevata in acciaio inossidabile è un componente di trasmissione che combina prestazioni eccellenti e qualità affidabile. Il suo design strutturale è squisito, costituito da due semigiunti con scanalature e un disco intermedio con denti convessi su entrambi i lati. Questa struttura unica consente ai denti convessi di scorrere agevolmente nelle scanalature, compensando così in modo efficiente lo spostamento relativo tra i due alberi durante l'installazione e il funzionamento dell'apparecchiatura e garantendo la stabilità della trasmissione.

In termini di selezione dei materiali, viene utilizzato acciaio inossidabile di alta qualità, che conferisce al giunto un'eccellente resistenza alla corrosione dell'olio. Anche in ambienti oleosi difficili, può funzionare in modo stabile e sostenibile senza frequenti manutenzioni. Allo stesso tempo, l'acciaio inossidabile ha buone proprietà di isolamento elettrico, evitando efficacemente le interferenze di corrente e garantendo un funzionamento sicuro e affidabile delle apparecchiature. In termini di trasmissione di coppia elevata, questo giunto funziona in modo eccellente, ha un'elevata rigidità e sensibilità della coppia, può trasmettere con precisione la potenza, ottenere un gioco di rotazione pari a zero e garantire il funzionamento dell'apparecchiatura ad alta precisione. Inoltre, il suo cursore trasversale elastico può compensare grandi deviazioni radiali, angolari e assiali per soddisfare le esigenze di diverse condizioni di lavoro.

Questo accoppiamento è ampiamente utilizzato in vari tipi di apparecchiature meccaniche. Che si tratti del funzionamento con carichi elevati di macchinari pesanti o della trasmissione precisa di strumenti di precisione, può essere adattato perfettamente. Ad esempio, nei grandi miscelatori e trasportatori della produzione industriale, o nei collegamenti di trasmissione di precisione nelle linee di produzione automatizzate, può contare sui propri vantaggi per svolgere stabilmente un ruolo di trasmissione e fornire una solida garanzia per il funzionamento efficiente delle apparecchiature. Scegliere il nostro giunto Oldham a coppia elevata in acciaio inossidabile significa scegliere una soluzione di trasmissione efficiente e affidabile.
