Specifica

Il materiale principale è l'acciaio inossidabile SUS304 importato
Il materiale dell'anello di regolazione intermedio adotta pom importato
Ha una buona resistenza all'usura, resistenza alla corrosione, maggiore rigidità
Il design scorrevole compensa la deviazione radiale e angolare in modo più efficace
Design rimovibile per una facile installazione
Con design con sede per chiavetta, metodo di fissaggio con vite di posizionamento
Metodo di serraggio della vite di serraggio

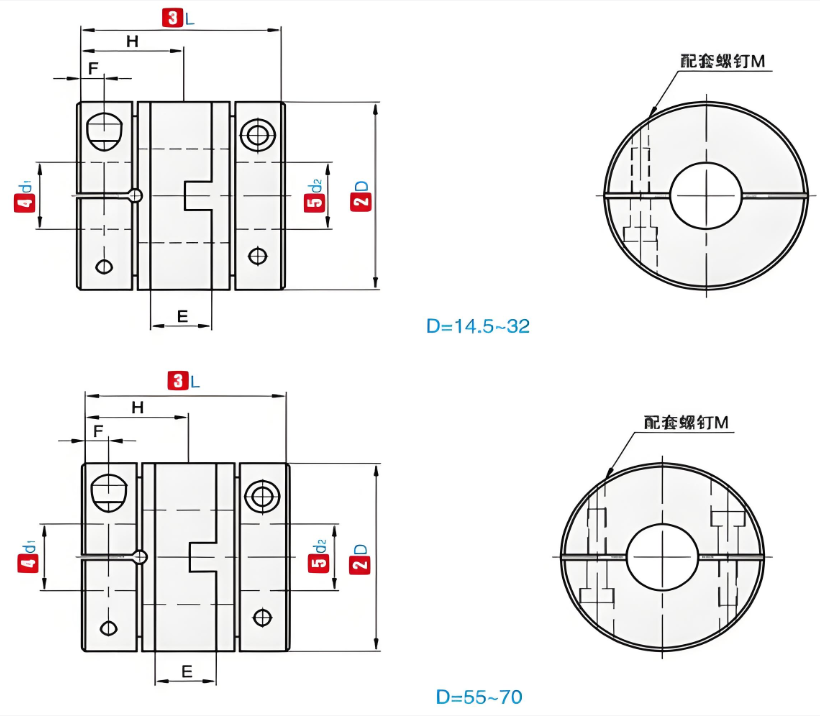

代号 nome in codice	D	L	常用D1/D2 内径尺寸 Diametro interno standard (mm)	E	F	H	M	拧紧扭矩 Coppia di serraggio (N.m)
CPHCG	14.5	18.4	4 5 6 6.35	5.5	2.5	8.9	M2.5	0.8
	16.8	24.4	4 5 6 6.35	6.2	3.3	12	M3	1.2
	20	27.2	5 6 6.35 7 8 9 9.525 10	7.3	3.9	13.4	M3	1.2
	26	30.4	5 6 6,35 7 8 9 9,525 10 11 12	7.5	4	15	M4	2.5
	30	33	5 6 6,35 8 9 9,525 10 11 12 12,7 14	8.8	4.3	16	M4	2.5
	34	34	5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16	8.5	4.3	16.5	M4	2.5
	38	39.5	5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20	9.7	5.3	19.5	M5	5
	45	46	8 9 10 11 12 12,7 14 15 16 17 18 19 20	13.6	5.8	22.5	M5	5
	55	57	10 11 12 12,7 14 15 16 17 18 19 20 20 24 25	15.4	7.0	28	M6	8

代号 nome in codice	D	L	额定扭矩 coppia nominale (N.m)	容许偏心 Consenti distorsione (mm)	容许偏角Consenti inclinazione (∠°)	容许轴向偏差Consenti deviazione assiale (mm)	容许转速Consenti RPM	静态扭转钢度Rigidità torsionale statica (N.m/rad)	惯性矩 Momento di inerzia(N.m)	重量Peso(g)
CPHCG	14.5	18.4	3	0.5	0.6	±0,20	8000	750	1,5x10 ^-6	17
	16.8	24.4	5				6500	1000	6,6x10,6 ^-6	30
	20	27.2	7				5500	2000	1,4x10 ^-5	48
	26	30.4	10	0.8			4500	3800	6,6x10,6 ^-5	90
	30	33	24	1			4500	5000	1,85x10 ^-4	120
	34	34	32				3500	7000	2.0x10 ^-4	172
	38	39.5	50				3500	10000	4,5x10 ^-4	250
	45	46	50		0.5		7000	35000	4,5x10 ^-4	450
	55	57	75	1.5	0.5		7000	52000	5,7x10 ^-4	800

Descrivi

Il nostro giunto a cursore incrociato a coppia elevata in acciaio inossidabile è un componente di trasmissione che combina prestazioni eccellenti e qualità affidabile. Il suo design strutturale è squisito, costituito da due semigiunti con scanalature e un disco intermedio con denti convessi su entrambi i lati. Questa struttura unica consente ai denti convessi di scorrere agevolmente nelle scanalature, compensando così in modo efficiente lo spostamento relativo tra i due alberi durante l'installazione e il funzionamento dell'apparecchiatura e garantendo la stabilità della trasmissione.

In termini di selezione dei materiali, viene utilizzato acciaio inossidabile di alta qualità, che conferisce al giunto un'eccellente resistenza alla corrosione dell'olio. Anche in ambienti oleosi difficili, può funzionare in modo stabile e sostenibile senza frequenti manutenzioni. Allo stesso tempo, l'acciaio inossidabile ha buone proprietà di isolamento elettrico, evitando efficacemente le interferenze di corrente e garantendo un funzionamento sicuro e affidabile delle apparecchiature. In termini di trasmissione di coppia elevata, questo giunto funziona in modo eccellente, ha un'elevata rigidità e sensibilità della coppia, può trasmettere con precisione la potenza, ottenere un gioco di rotazione pari a zero e garantire il funzionamento dell'apparecchiatura ad alta precisione. Inoltre, il suo cursore trasversale elastico può compensare grandi deviazioni radiali, angolari e assiali per soddisfare le esigenze di diverse condizioni di lavoro.

Questo accoppiamento è ampiamente utilizzato in vari tipi di apparecchiature meccaniche. Che si tratti del funzionamento con carichi elevati di macchinari pesanti o della trasmissione precisa di strumenti di precisione, può essere adattato perfettamente. Ad esempio, nei grandi miscelatori e trasportatori della produzione industriale, o nei collegamenti di trasmissione di precisione nelle linee di produzione automatizzate, può contare sui propri vantaggi per svolgere stabilmente un ruolo di trasmissione e fornire una solida garanzia per il funzionamento efficiente delle apparecchiature. Scegliere il nostro giunto Oldham a coppia elevata in acciaio inossidabile significa scegliere una soluzione di trasmissione efficiente e affidabile.
