Specifica

Angolo operativo=18°

Espansione consentita 士12~±35

Collegamento con mozzo flangiato

Specifiche fondamentali:

Digitare	Diagrammama	Coppia nominale (N·m)	Coppia a fatica (N·m)	Angolo operativo consentito		L'espansione Δ	Il momento di inerzia GD³ J × 10 ^-3 (kg·m²)
				Angolo operativo consentito			L=500	L=1000	Ogni 100 in più della lunghezza
				A rotazione	A riposo		Albero solido	Albero cavo	Albero solido	Albero cavo
BJ75D	Figura 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Figura 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Figura 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Figura 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Figura 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Figura 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Figura 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Figura 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Figura 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

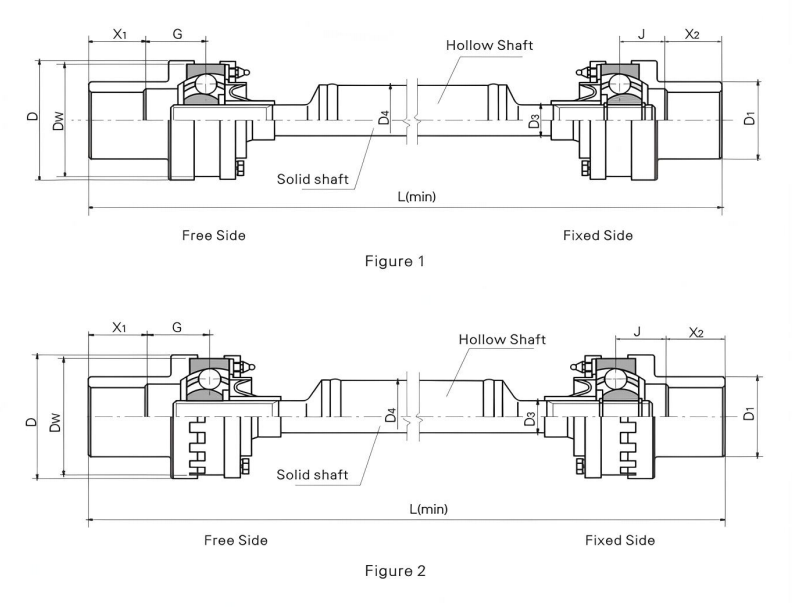

Le dimensioni principali:

Digitare	Diagrammama	Dw	D	D1	G	J	Albero solido D3	Albero cavo D4	L(min)
Digitare	Diagrammama	Dw	D	D1	G	J	Albero solido D3	Albero cavo D4	Albero solido	Albero cavo
BJ75D	Figura 1	80	85	55	38	26	22	50	280	640
BJ95D	Figura 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Figura 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Figura 1	146	151	105	72	50	46	76	520	970
BJ175D	Figura 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Figura 2	190	196	140	85	65	60	102	650	1120
BJ225D	Figura 2	212	218	160	90	70	66	102	720	1140
BJ250D	Figura 2	230	238	180	100	80	76	140	750	1160
BJ300D	Figura 2	266.7	273	205	115	90	84	140	830	1190

Osservazioni:X ₁ ,X ₂ sono le lunghezze delle estremità dell'albero decise dai clienti.

La caratteristica e l'utilizzo

La regolazione della distanza di installazione e l'espansione assiale vengono realizzate tramite la scanalatura scorrevole inserita nel giunto cardanico.

viene utilizzato principalmente per l'azionamento del rullo di presa, del rullo di tenuta del rullo di sfregamento, del rullo di tensione di finitura e del rullo di spremitura sull'attrezzatura metallurgica.

L'esempio simbolizzante:BJ125D1000

BJ: tipo BJ

125: la specifica è 125

D: tipo D

1000: La lunghezza è 1000

Descrivi

Il giunto universale a velocità costante con gabbia a sfere con scanalatura ad arco è un componente di precisione che svolge un ruolo chiave nel campo delle moderne trasmissioni industriali. Con le sue prestazioni eccellenti e la qualità affidabile, è diventata la scelta ideale per molti scenari applicativi ad alta richiesta.

Il giunto omocinetico è composto principalmente da componenti principali come l'anello esterno della gabbia a sfere, l'anello interno a forma di stella, la gabbia e la sfera in acciaio per la trasmissione della forza. L'anello esterno della gabbia a sfere e l'anello interno a forma di stella sono saldamente collegati rispettivamente all'albero principale e all'albero secondario. Il centro della sfera in acciaio per la trasmissione della forza si trova nel piano che passa attraverso il centro del giunto ed è posizionato nella pista composta dalle scanalature sferiche esterne dell'anello esterno sferico e dalle scanalature sferiche esterne dell'anello interno a forma di stella. I centri delle due sfere coincidono esattamente con il centro dell'accoppiamento universale, e le sfere d'acciaio sono installate nella finestra della gabbia. Un design strutturale così squisito garantisce che quando l'angolo tra gli alberi principale e secondario del giunto cambia, il punto di trasmissione della forza sia sempre sulla bisettrice dell'angolo, realizzando così la sincronizzazione della velocità tra gli alberi principale e secondario, che è anche il motivo fondamentale per cui è chiamato giunto universale sincrono a velocità costante.

In termini di prestazioni, questo accoppiamento ha molti punti salienti. La sua sincronizzazione è eccellente, il che evita efficacemente il problema del funzionamento instabile delle apparecchiature causato dalla differenza di velocità. Ha forti prestazioni di buffering e riduzione delle vibrazioni, che possono ridurre significativamente il rumore durante il processo di trasmissione e creare un ambiente più silenzioso per il funzionamento delle apparecchiature. Inoltre, con lo stesso diametro di rotazione e angolo di inclinazione, la sua capacità di carico può essere aumentata di 0,5-1 volte rispetto a prodotti simili, che sono pienamente in grado di trasmettere una coppia elevata. Sia in direzione assiale che radiale, ha una grande quantità di compensazione, soprattutto in direzione assiale, che può essere ottenuta senza scanalature esterne, semplificando notevolmente la struttura complessiva dell'attrezzatura. Inoltre, l'accoppiamento presenta anche i vantaggi di una struttura innovativa, leggerezza, buona lavorabilità, ecc., che è conveniente per la produzione di massa e aiuta a ridurre i costi. Allo stesso tempo, è affidabile nel funzionamento, facile da montare e smontare, di facile manutenzione quotidiana e ha una lunga durata. Che si tratti di carichi pesanti a bassa velocità o di condizioni di trasmissione ad alta velocità, può facilmente farcela.

L'accoppiamento universale sincrono a velocità costante di tipo con gabbia a sfere fissa a coppia elevata è ampiamente utilizzato in molti settori come metallurgia, estrazione mineraria, macchinari di ingegneria, prodotti petrolchimici, ecc. Nelle apparecchiature di laminazione dell'acciaio su larga scala nell'industria metallurgica, può trasmettere stabilmente una coppia elevata per garantire l'efficienza e la precisione del processo di laminazione dell'acciaio; nelle attrezzature di scavo e trasporto di macchine minerarie, può adattarsi a condizioni di lavoro complesse per garantire una trasmissione di potenza stabile e affidabile; nelle operazioni di sollevamento e scavo di macchine ingegneristiche, fornisce un forte supporto alla forte potenza dell'attrezzatura; nelle apparecchiature di miscelazione e trasporto su larga scala dell'industria petrolchimica, svolge un ruolo di trasmissione vitale.
