Specifica

Angolo operativo ≤ 18°

Tipo a grande espansione

Collegamento con mozzo flangiato

Specifiche fondamentali:

Digitare	Diagrammama	Coppia nominale (N·m)	Coppia a fatica (N·m)	Angolo operativo consentito			L'espansione Δ	Il momento d'inerzia GD³ J × 10⁻ ³ (kg·m²)
Digitare	Diagrammama	Coppia nominale (N·m)	Coppia a fatica (N·m)	A rotazione	A riposo		L'espansione Δ	L=1000	Ogni 100 in più della lunghezza
BJ75DT	Figura 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	Figura 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	Figura 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	Figura 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	Figura 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	Figura 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	Figura 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	Figura 2	42238	20678	18°		20°	140	3905	54
BJ300DT	Figura 2	63112	29106	18°		20°	140	7195	54

Le dimensioni principali:

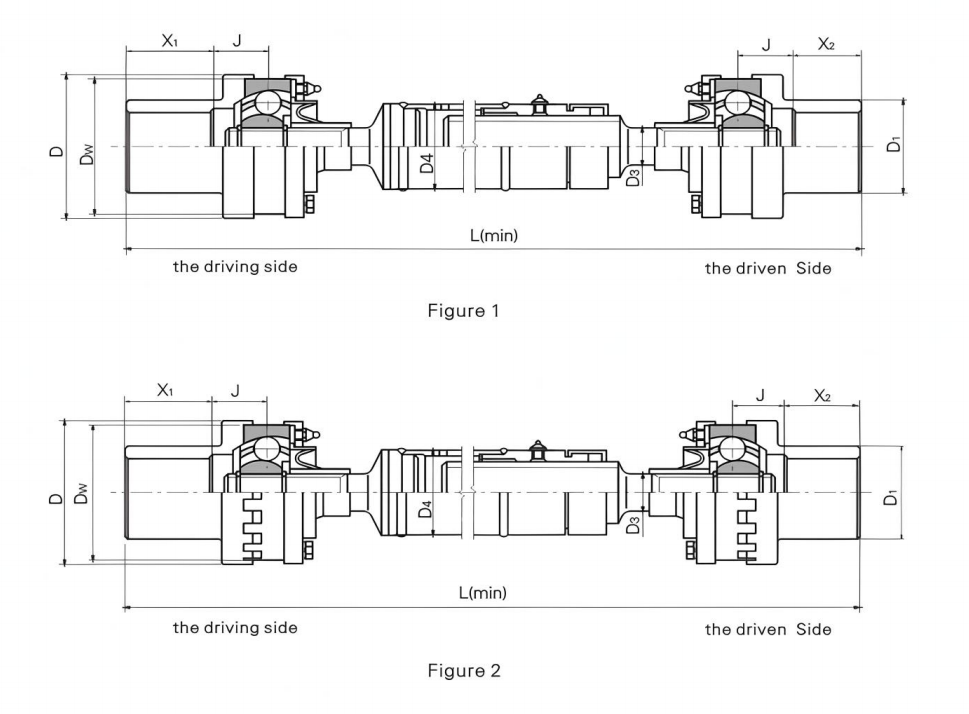

Digitare	Diagrammama	Dw	D	D1	D3	D4	J	L(min)
BJ75DT	Figura 1	80	85	55	22	50	26	640
BJ95DT	Figura 1	95	100	65	27.5	60	32	710
BJ125DT	Figura 1	125	130	90	36.75	76	42	840
BJ150DT	Figura 1	146	151	105	46	76	50	970
BJ175DT	Figura 2	165.1	170	120	52	89	60	1080
BJ200DT	Figura 2	190	196	140	60	102	65	1120
BJ225DT	Figura 2	212	218	160	66	102	70	1140
BJ250DT	Figura 2	230	238	180	76	140	80	1160

Osservazioni:X ₁ ,X ₂ sono le lunghezze delle estremità dell'albero decise dai clienti.

La caratteristica e l'utilizzo

La regolazione della distanza di installazione e l'espansione assiale vengono realizzate attraverso la scanalatura scorrevole inserita nel giunto universale. L'espansione può essere regolata in base ai requisiti speciali. Viene utilizzata principalmente per l'azionamento del rullo di presa, del rullo di tenuta del rullo di sfregamento, del rullo di tensione di finitura e del rullo di spremitura sull'attrezzatura metallurgica.

L'esempio simbolizzante:BJ125DT1000

BJ: Tipo BJ

125:La specifica è 125

Tipo D:D

T: L'espansione della scanalatura dell'albero intermedio

1000: La lunghezza è 1000

Descrivi

Il giunto universale sincrono a velocità costante con gabbia a sfere fissa di grande estensione è un componente di trasmissione che combina design innovativo e prestazioni eccellenti. La sua squisita struttura è composta da un manicotto a stella (pista interna), un guscio sferico (pista esterna), una sfera d'acciaio, un morsetto, un parapolvere e una gabbia. Sulla parete interna del guscio cilindrico e sull'esterno del manicotto a stella, l'esclusivo design cilindrico con scanalatura diritta, con le sfere d'acciaio posizionate con precisione al suo interno, combinato con il posizionamento stabile delle sfere d'acciaio vicino alla gabbia, e le sei piste di trasmissione delle sfere d'acciaio ben lubrificate sulle sedi delle sfere interna ed esterna, garantiscono una trasmissione di potenza stabile ed efficiente.

Durante il funzionamento, la potenza parte dall'albero di trasmissione e raggiunge dolcemente l'estremità di uscita attraverso la conduzione delle sfere d'acciaio e del guscio sferico. Indipendentemente da come cambia l'angolo tra gli alberi in condizioni di lavoro complesse, l'accoppiamento può garantire la sincronizzazione dell'albero di ingresso e della velocità dell'albero di uscita con la sua struttura ingegnosa per ottenere una trasmissione di potenza fluida e precisa.

In termini di prestazioni, ha tutti i vantaggi. L'elevata efficienza di trasmissione è il suo punto forte. La perdita di potenza cambia quasi linearmente nel campo di inclinazione dell'albero. In condizioni di lavoro normali, l'efficienza di trasmissione può raggiungere 0,98. Con un'eccellente capacità di compensazione angolare, l'angolo tra i due alberi può essere modificato in modo flessibile da 0° a 45° e può far fronte a vari ambienti di installazione e funzionamento. Allo stesso tempo, ha anche buone prestazioni telescopiche, che possono assorbire efficacemente le vibrazioni e gli urti durante il funzionamento dell'attrezzatura e ridurre le perdite del sistema. Inoltre, il canale di rotazione del giunto viene elaborato con elevata precisione e ciascun componente è un corpo rotante uniforme. Dopo rigorosi esperimenti di bilanciamento dinamico, è garantita un'elevata precisione di bilanciamento dinamico e il funzionamento è stabile e affidabile.

Nel campo automobilistico, viene utilizzato per i semiassi dei veicoli a trazione anteriore e gli alberi motore dei veicoli a trazione integrale per garantire una potenza erogata regolare; nei macchinari industriali, come macchine utensili, macchinari pesanti, ecc., fornisce un solido supporto per il funzionamento stabile delle apparecchiature. Con la sua struttura compatta, facilità di installazione, buona tenuta e lunga durata, il giunto universale sincrono per albero di trasmissione sincrono di tipo retrattile con gabbia a sfere è diventato la scelta ideale per la trasmissione di potenza in molti settori.
