Name: RSK-SWC CH Giunto per albero cardanico telescopico lungo Tipo di saldatura Alta efficienza di trasmissione
Rating: 5 (99 reviews)

Specifiche

Compensa grandi disallineamentoi angolari

Design compatto con elevata capacità di carico

Elevata efficienza di trasmissione

Elevata affidabilità e manutenzione relativamente semplice

Adatto per ambienti difficili

Nelle applicazioni pratiche, sono classificati in tipi pesanti, medi, leggeri e di piccole dimensioni in base all'entità della coppia trasmessa. I giunti universali per carichi pesanti sono comunemente utilizzati in macchinari metallurgici, macchinari pesanti, macchinari petroliferi, macchine edili, macchinari di sollevamento e trasporto, ecc. I giunti universali per carichi medi e leggeri sono spesso impiegati in veicoli come automobili e locomotive, nonché nei macchinari dell'industria leggera. I giunti universali di piccole dimensioni vengono utilizzati principalmente per la trasmissione del movimento, tipicamente in macchinari di precisione e meccanismi di controllo.

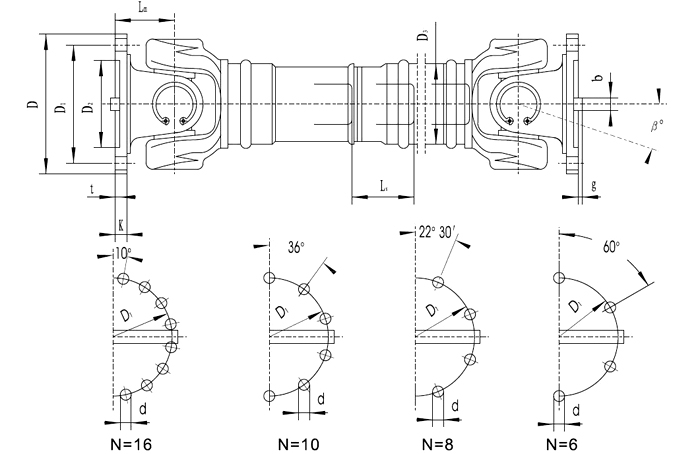

Codice prodotto	Diametro tattico D/mm	Coppia nominale Tn/kN.m	Coppia di fatica Tf/kN.m	Disallineamento angolare ment β/(。）	Dimensioni (mm)										Spostamento assiale L/mm	Momento d'inerzia dinamicoI (kg·m2)		Peso (Kg)
					Lmin	D1 (js11)	D2 (H7)	D3	Lm	nd	K	T	b (h9)	g		Lmin	Ogni 100 mm di aumento	Lmin	Ogni 100 mm di aumento
SWC180CH1	180	12.5	6.3	≤25	925	155	105	114	110	8-17	17	5	-	-	200	0.181	0.0070	74	2.8
SWC180CH2					1425										700	0.216		104
SWC225CH1	225	40	20	≤15	1020	196	135	152	120	8-17	20	5	32	9.0	220	0.561	0.0234	132	4.9
SWC225CH2					1500										700	0.674		182
SWC250CH1	250	63	31.5	≤15	1215	218	150	168	140	8-19	25	6	40	12.5	300	1.016	0.0277	190	5.3
SWC250CH2					1615										700	1.127		235
SWC285CH1	285	90	45	≤15	1475	245	170	194	160	8-21	27	7	40	15.0	400	2.156	0.0510	300	6.3
SWC285CH2					1875										800	2.360		358
SWC315CH1	315	125	63	≤15	1600	280	185	219	180	10-23	32	8	40	15.0	400	3.812	0.0795	434	8.0
SWC315CH2					2000										800	4.150		514
SWC350CH1	350	180	90	≤15	1715	310	210	267	194	10-23	35	8	50	16.0	400	7.663	0.2219	672	15.0
SWC350CH2					2115										800	8.551		823
SWC390CH1	390	250	125	≤15	1845	345	235	267	215	10-25	40	8	70	18.0	400	12.730	0.2219	817	15.0
SWC390CH2					2245										800	13.617		964
SWC440CH1	440	355	180	≤15	2110	390	255	325	260	16-28	42	10	80	20	400	22.540	0.4744	1312	21.7
SWC440CH2					2510										800	24.430		1537
SWC490CH1	490	500	250	≤15	2220	435	275	325	270	16-31	47	12	90	22.5	400	33.970	0.4744	1554	21.7
SWC490CH2					2620										800	35.870		1779
SWC550CH1	550	710	355	≤15	2585	492	320	426	305	16-31	50	12	100	22.5	500	72.790	1.3570	2585	34
SWC550CH2					3085										1000	79.570		3045

Descrizione

Un giunto cardanico, o albero motore, è un componente meccanico che trasmette coppia e potenza rotazionale tra parti disallineate o mobili, utilizzando giunti universali (giunti a U) e talvolta scanalature per gestire differenze angolari e cambiamenti di distanza, comuni nei veicoli (dal motore alle ruote), nell'edilizia e nei macchinari industriali. Consente un trasferimento di potenza flessibile laddove non sono possibili collegamenti diretti, compensando il movimento delle sospensioni nelle auto o gli offset nelle apparecchiature di fabbrica

Funzioni chiave

Trasmissione di potenza: trasporta la forza di rotazione da una fonte di alimentazione a un componente condotto.

Compensazione del disallineamento: consente il trasferimento di potenza tra alberi con angoli o offset diversi, il che è fondamentale per le sospensioni di veicoli o macchinari industriali.

Flessibilità: adatta i cambiamenti di distanza e angolazione man mano che i componenti si muovono, come le ruote che si muovono sui dossi.

Componenti principali

Tubo dell'albero: il corpo principale, spesso cavo per resistenza e leggerezza.

Giunti universali (giunti a U): giunti a forma di croce con cappucci dei cuscinetti che consentono la flessione su più piani.

Forcelle flangiate: collega le estremità dell'albero ad altre parti (motore, cambio, ruote).

Campi di applicazione primari:

Industria automobilistica: sistemi di alberi di trasmissione, che collegano la trasmissione all'asse motore.

Macchinari metallurgici: Meccanismi di azionamento per laminatoi, raddrizzatrici.

Macchine edili: luoghi che richiedono una trasmissione di potenza ad ampio angolo in gru, escavatori, autocarri con pompe per calcestruzzo, ecc.

Macchine per la carta, industria marittima, macchine minerarie per carichi pesanti: apparecchiature che trasmettono una coppia elevata e comportano il disallineamento dell'albero.
