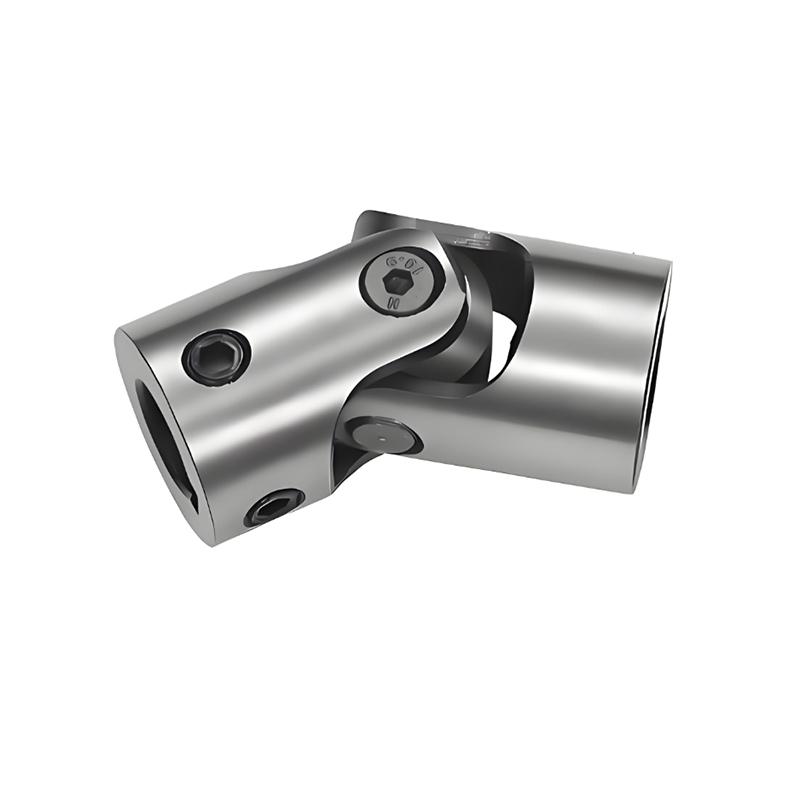

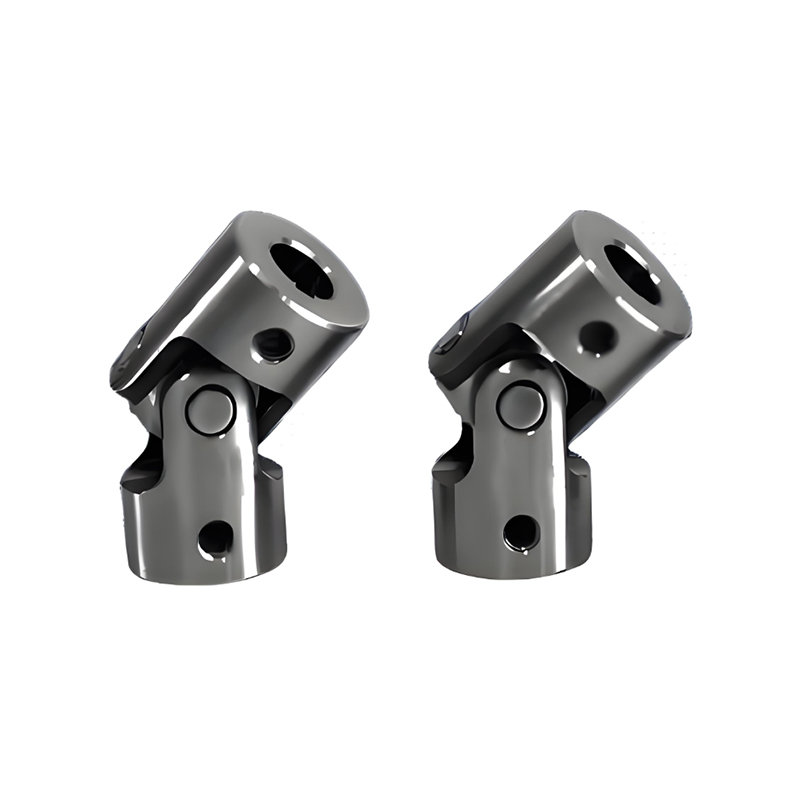

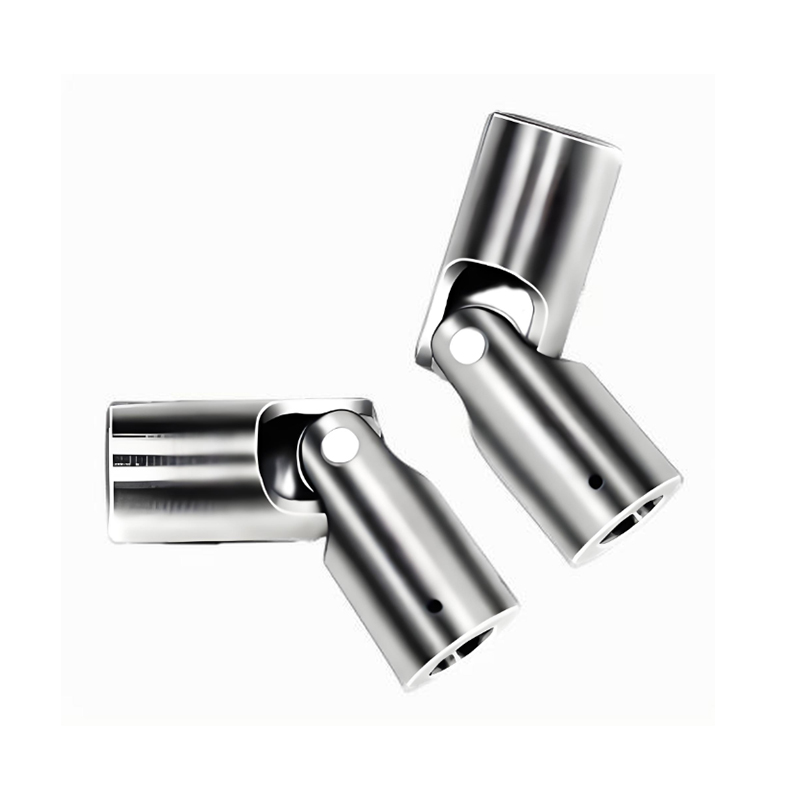

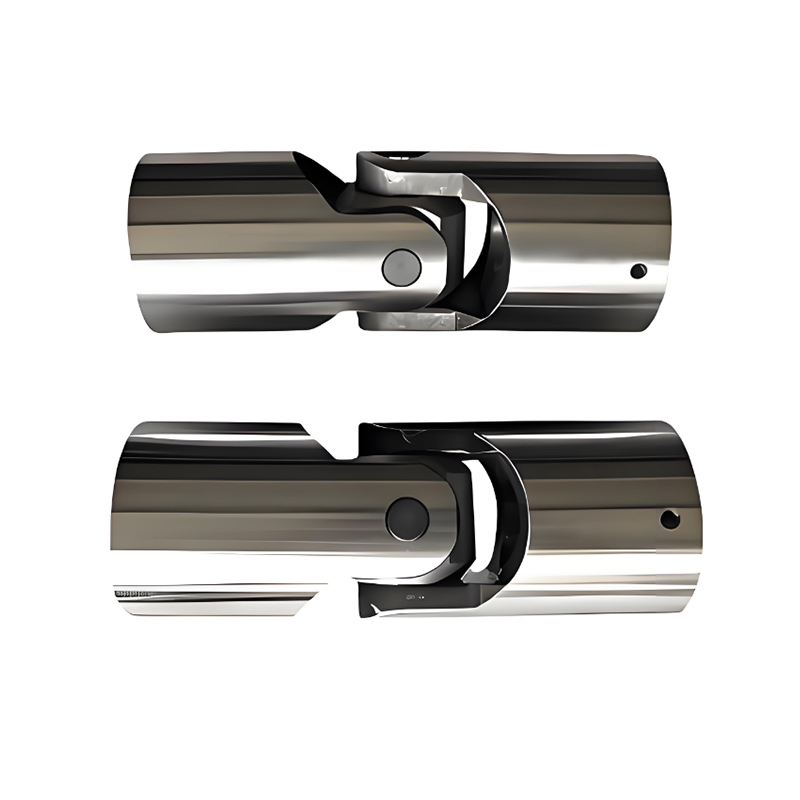

RSK-WSD Giunto universale di precisione Struttura compatta di tipo singolo Elevata rigidità

1. Struttura compatta, elevata rigidità

2.Maggiore precisione di trasmissione, nessuna vibrazione antiscivolo

3. Punti di manutenzione ridotti

4. Mantiene i vantaggi principali dei giunti universali

Il giunto universale per albero incrociato tipo RSK-WSD è definito negli standard industriali cinesi dei macchinari come "Giunto universale per albero incrociato doppio non telescopico".

La sua filosofia di progettazione principale è: pur mantenendo la capacità di trasmissione ad ampio angolo e coppia elevata dei giunti universali per alberi trasversali per impieghi gravosi, elimina il manicotto scorrevole scanalato intermedio, accorciando e irrigidendo la struttura per applicazioni in cui la distanza tra le estremità dell'albero è fissa o lo spostamento assiale è minimo.

Caratteristiche principali:

1.Struttura compatta, elevata rigidità:

L'eliminazione del manicotto scanalato telescopico riduce notevolmente le dimensioni assiali, risultando in una struttura integrata più rigida con rigidità torsionale e allineamento migliorati.

2.Maggiore precisione di trasmissione, assenza di vibrazioni antiscivolo:

Elimina potenziali micromovimenti assiali e giochi dalla coppia di scanalature durante la trasmissione della coppia. Fornisce un trasferimento di potenza più diretto e offre prestazioni migliori nelle applicazioni che richiedono un controllo di fase preciso.

3. Punti di manutenzione ridotti:

Rimuove la coppia di scanalature come punto di attrito che richiede una lubrificazione regolare. Solo i due cuscinetti dell'albero trasversale necessitano di lubrificazione, riducendo leggermente il carico di lavoro di manutenzione.

4. Mantiene i vantaggi principali dei giunti universali:

Compensazione dell'angolo ampio: mantiene la capacità di deflessione angolare del singolo giunto fino a 15°-25°.

Capacità di carico pesante: eredita l'elevata capacità di carico della coppia dei giunti cardanici dell'albero trasversale.

Campi di applicazione primari

Il tipo RSK-WSD è adatto per applicazioni con carichi pesanti che richiedono l'ampia capacità di deflessione angolare di un giunto universale, ma dove lo spazio assiale è limitato e lo spostamento assiale è strettamente limitato. Gli esempi includono:

Collegamento rigido degli alberi di trasmissione principali nei laminatoi: quando la posizione tra la guarnitura e la scatola degli ingranaggi è fissata da una scatola rigida del laminatoio.

Azionamenti della timoneria marina: tra la barra del timone e l'asse del timone, dove il cambiamento angolare è ampio ma la distanza assiale è fissa.

Dispositivi di carico di coppia per banchi prova di grandi dimensioni: richiedono connessioni ad elevata rigidità e deflessione ad ampio angolo.

Assali motori sterzanti per veicoli tecnici: collegamento del differenziale alla ruota, dove lo spazio è limitato e lo spostamento assiale è controllato dalla sospensione.

Qualsiasi nodo di azionamento in cui lo spostamento assiale è già stato compensato altrove (ad esempio, mediante un giunto a corona dentata o un giunto Oldham) e a questo punto è necessario affrontare solo la deflessione angolare.
