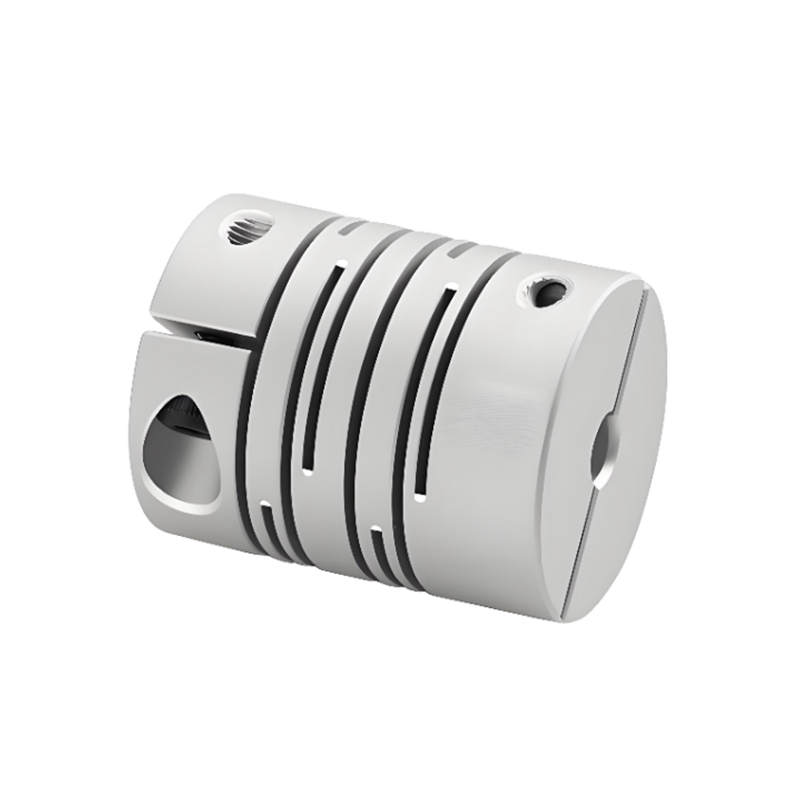

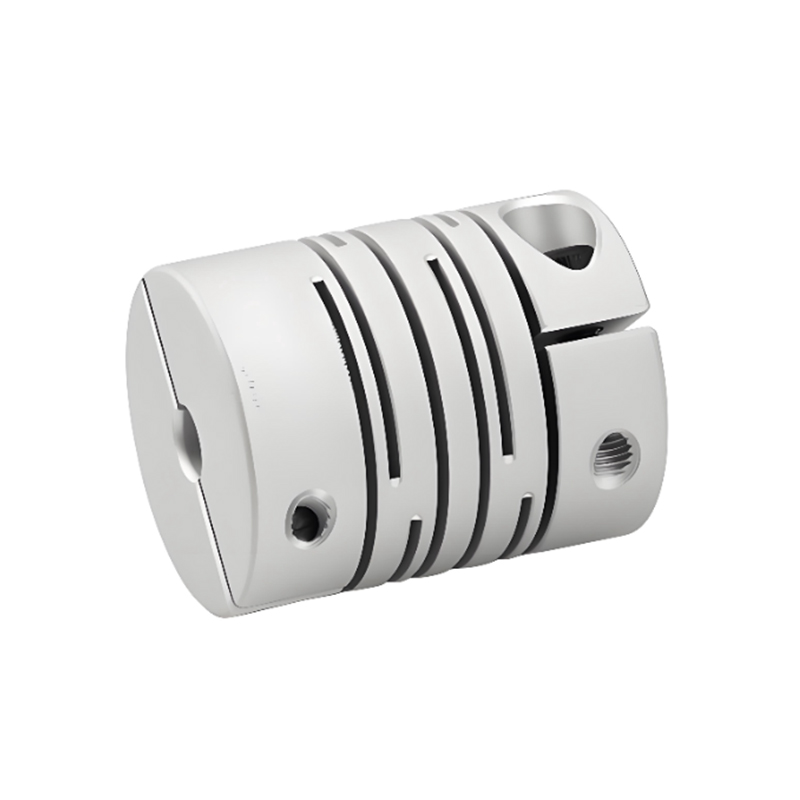

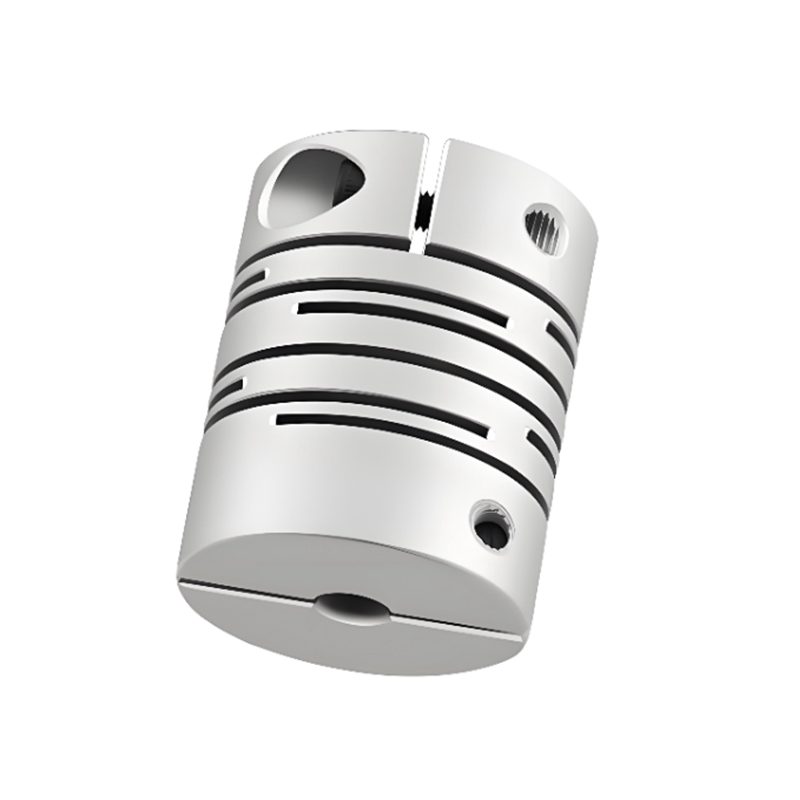

Tipo a morsetto per accoppiamento albero a linea parallela in lega di alluminio ad alta rigidità RSK-CPPC

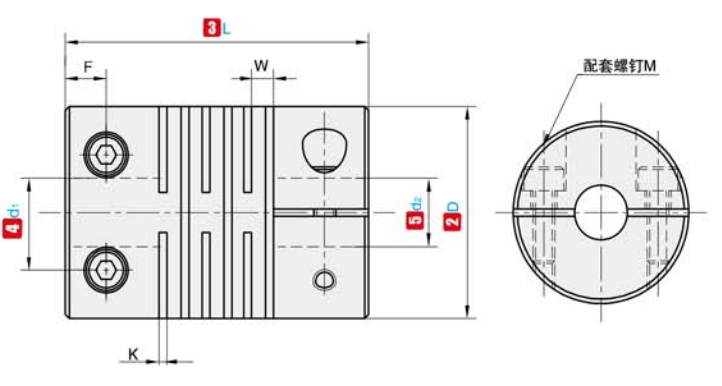

Nome in codice

D

L

Diametro interno standard (mm)

K

W

F

M

Coppia di serraggio (N.m)

RSK-CPPC

16

17.5

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6.35   7  8  9         10

0.55

1.49

3.78

M3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

Nota: i fori interni su entrambe le estremità del giunto possono essere combinati liberamente con i diametri interni minimo e massimo. Le dimensioni del diametro interno contrassegnate nella tabella sono solo di riferimento. Anche il diametro del foro richiesto dal cliente è solo di riferimento. Per il diametro del foro richiesto dal cliente contattateci.

Nome in codice

D

L

Coppia nominale (N.m)

Consenti distorsione (mm)

Consenti inclinazione (∠°)

Consentire deviazione assiale (mm)

Consenti RPM

Rigidità torsionale statica (N.m/rad)

Momento di inerzia (N.m)

Peso (g)

RSK-CPPC

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8x10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2x10 ^-7

12

24

25

2.2

0.05

0.5

±0,10

16000

790

2.0x10 ^-6

23

29

30

3

0.05

0.5

±0,10

13000

1400

5,2x10 ^-6

41

34

35

4.5

0.05

0.5

±0,10

11000

2200

1.1x10 ^-5

62

Nota: la coppia inerziale e i parametri tecnici sopra indicati sono misurati secondo lo standard dell'apertura massima. Il valore massimo della coppia nominale è legato alla durata del giunto stesso. Maggiore è il diametro esterno, maggiore è la forza, mentre minore è il diametro esterno, maggiore è la velocità consentita.
