Specifica

È un giunto semplice ed economico per applicazioni a coppia elevata

La resistenza agli urti, lo smorzamento delle vibrazioni e l'adattabilità ai carichi variabili forniscono una migliore protezione per le apparecchiature

L'installazione e la rimozione rapide consentono di risparmiare tempo e fatica

Durata di servizio ultra lunga

Struttura semplice e facile manutenzione

Requisiti di installazione ridotti e un'ampia varietà di design

Il requisito di precisione di installazione per i giunti a griglia con molla a serpentina è inferiore a quello per i giunti generali

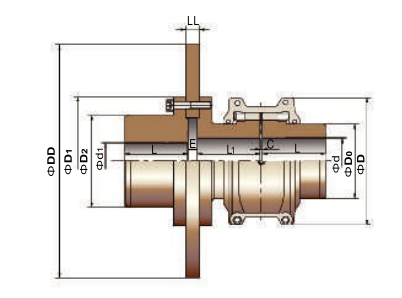

Modello	Coppia nominale/ Tn N.M	Coppia frenante Tn N.m	Velocità consentita/ N giri/min	Foro massimo dell'asse/ d1 mm	Foro massimo dell'asse d mm	Lunghezza assiale L mm	Tra la lunghezza L1 mm	Dimensioni esterne del vassoio di frenatura GG mm	Larghezza del vassoio di frenata LL mm	diametro mm	D2 mm	Spazio C mm	Spazio E mm	Peso (nessun foro, nessun disco) kg	Carica di petrolio (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Descrivi

È un giunto semplice ed economico per applicazioni a coppia elevata.

Il giunto a griglia a molla serpentina Jiangsu RSK combina l'elevata capacità di coppia dei giunti a ingranaggi con la flessibilità dei giunti elastici, rendendolo un'opzione più semplice e ideale tra i giunti per carichi medio-pesanti. Il suo design a smontaggio rapido elimina completamente le difficoltà di installazione e rimozione, offrendo una soluzione di accoppiamento più economica e affidabile.

La resistenza agli urti, lo smorzamento delle vibrazioni e l'adattabilità ai carichi variabili forniscono una migliore protezione per le apparecchiature.

Le superfici dei denti del giunto a griglia con molla a serpentina RSK sono composte da più superfici curve, che consentono all'area di contatto di variare in base alle variazioni di carico. Questo design consente al giunto di resistere meglio agli impatti del carico e ai carichi variabili, garantendo maggiore sicurezza durante l'avvio o in condizioni di carico irregolari. Inoltre, la trasmissione flessibile della molla assorbe una quantità significativa di forze vibrazionali. Il suo effetto smorzante riduce le vibrazioni d'impatto di oltre il 36%, rendendolo un vero filtro per urti e vibrazioni per i sistemi di trasmissione di potenza.

L'installazione e la rimozione rapide consentono di risparmiare tempo e fatica.

Con l'obiettivo di affrontare le difficoltà e le inefficienze nell'installazione e nello smontaggio dei giunti, RSK ha sviluppato un nuovissimo giunto a smontaggio rapido. Adotta un'interfaccia superficiale rastremata e utilizza diversi bulloni ad alta resistenza sulla faccia terminale per applicare la forza, ottenendo sia effetti di espansione che di connessione. Questo design consente un adattamento con gioco durante l'installazione offrendo allo stesso tempo le prestazioni di un accoppiamento con interferenza, risparmiando oltre il 70% del tempo rispetto ai tradizionali prodotti con accoppiamento con interferenza.

Durata di servizio ultra lunga.

La molla conica è realizzata in acciaio legato ad alta resistenza e viene sottoposta a un rigoroso processo di trattamento termico per ottenere rigidità e flessibilità superiori. La superficie della molla è sabbiata con precisione per comprimere la struttura molecolare dello strato superficiale, con conseguente maggiore resistenza all'usura e maggiore durata.

Struttura semplice e facile manutenzione.

Requisiti di installazione ridotti e un'ampia varietà di design.

Il requisito di precisione di installazione per i giunti a griglia con molla a serpentina è inferiore a quello per i giunti generali. La molla può oscillare liberamente all'interno delle scanalature dei denti del manicotto del semigiunto, consentendo notevoli deviazioni radiali, angolari e assiali tra i due alberi. Finché queste deviazioni rimangono entro un certo intervallo, non influenzeranno le prestazioni di trasmissione di potenza, né genereranno rumore o comprometteranno la durata.
