Wholesale RSK-GIICL Giunto a ingranaggi coronati di tipo stretto Eccellente compensazione del disallineamento angolare e radiale

Casa / Prodotti / Giunti ad ingranaggi / RSK-GIICL Giunto a ingranaggi coronati di tipo stretto Eccellente compensazione del disallineamento angolare e radiale

RSK-GIICL Giunto a ingranaggi coronati di tipo stretto Eccellente compensazione del disallineamento angolare e radiale

Contattaci

PRECV: RSK-GIICLZ Giunto a ingranaggi del tamburo con albero intermedio di tipo stretto per applicazioni di trasmissione di potenza con carichi pesanti SUCC: Nessun articolo successivo

Specifica
Descrivi

Specifica

Eccellente compensazione del disallineamento angolare e radiale

Elevata capacità di carico, bassa usura, lunga durata

Allineamento automatico e capacità di autocentraggio

Struttura compatta, trasmissione di coppia elevata

Richiede lubrificazione e sigillatura

Elevata affidabilità, adatta a condizioni difficili

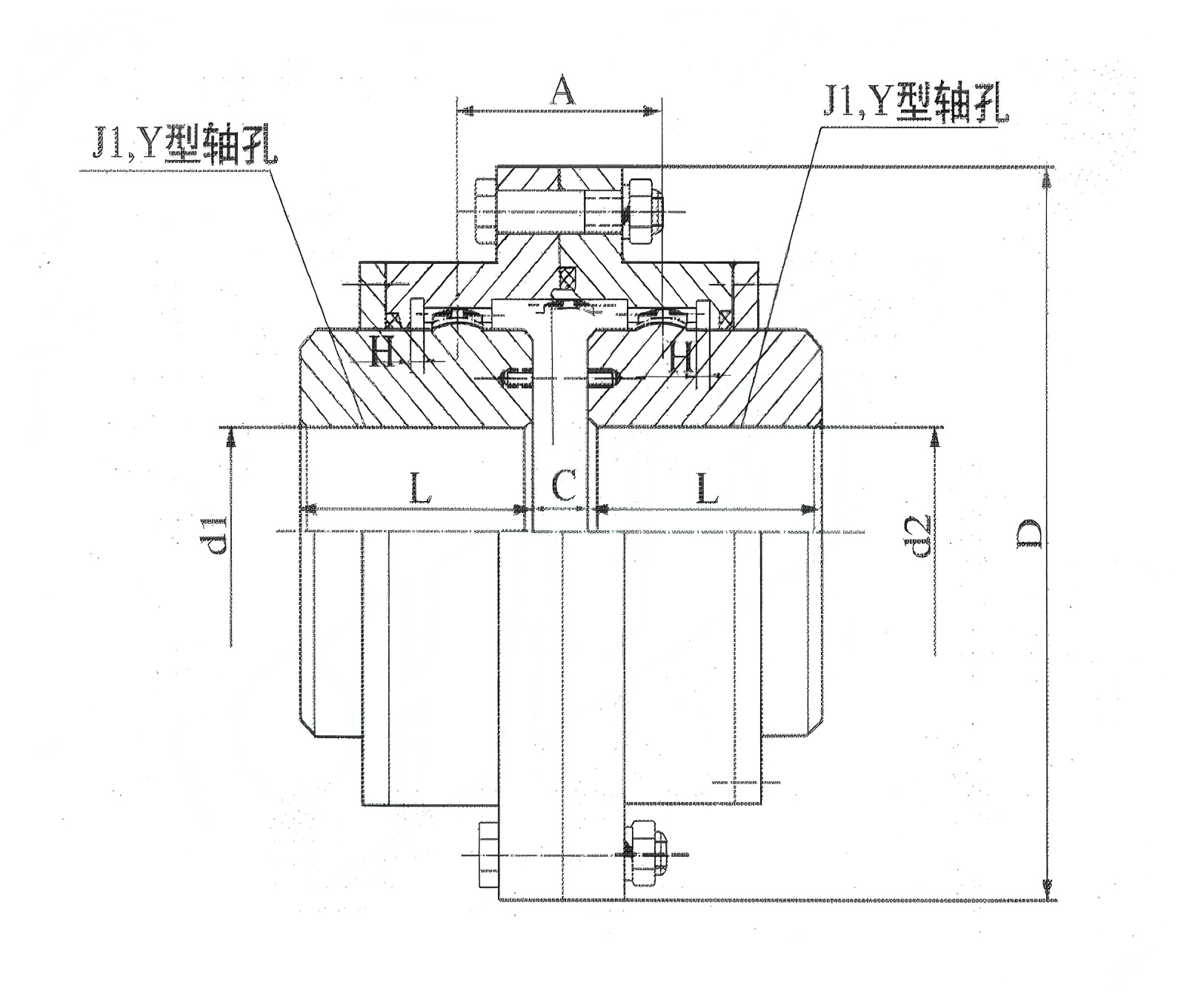

Codice prodotto	Coppia nominale Tn N.m	Lunghezza assiale del foro	Diametro del foro assiale	D	A	C	H	Peso (chilogrammo)
		Y,J1	d1,d2
		L
GIICL1	355	38-82	14-35	103	36	8	2	5.1
GIICL2	630	38-112	16-45	115	42	8	2	6.2
GIICL3	1000	38-112	22-56	127	44	8	2	8.6
GIICL4	1600	60-142	38-65	149	49	8	2	14.5
GIICL5	2800	84-142	40-75	167	55	10	2.5	19.6
GIICL6	4500	84-172	45-90	187	56	10	2.5	31.2
GIICL7	6300	84-212	50-105	204	60	10	3.5	47.2
GIICL8	9000	84-212	55-115	230	67	10	3.5	47.2
GICL9	14000	107-252	60-135	256	69	12	3	95.8
GIICL10	20000	107-252	65-150	287	78	14	3.5	119
GIICL11	31500	107-302	70-175	325	81	14	3.5	189
GIICL12	15000	107-352	75-200	362	89	16	4	285
GIICL13	63000	202-352	150-225	412	98	18	4.5	360
GIICL14	100000	242-410	170-250	462	172	22	5.5	544
GIICL15	160000	282-470	190-285	512	182	22	5.5	786
GIICL16	224000	282-470	220-320	580	209	28	7	1027
GIICL17	315000	330-550	250-365	644	198	28	7	1532
GIICL18	450000	380-650	280-400	726	272	28	8	2278
GIICL19	630000	380-650	300-470	818	232	32	8	3026
GIICL20	900000	450-800	360-540	928	247	32	10.5	4430
GIICL21	1250000	540-800	400-600	1022	255	40	11.5	6152
GIICL22	1600000	540-800	450-680	1134	262	40	13	7738
GIICL23	2240000	680-800	500-770	1282	299	50	14.5	11553
GIICL24	3150000	680-900	560-880	1428	317	50	16.5	16615
GIICL25	4000000	900-1000	670-1040	1644	325	50	19	27797

Descrivi

I. Vantaggi principali (rispetto ai giunti a ingranaggi cilindrici)

Eccellente compensazione del disallineamento angolare e radiale

Design a canna: i bordi esterni dei denti esterni sono lavorati in una forma sferica (a canna), garantendo un gioco maggiore.
Effetto: consente ai denti interni ed esterni di ingranare ad angoli maggiori e di adattarsi a determinati offset radiali. In genere, la compensazione angolare può raggiungere 1°30′ e la compensazione radiale è significativamente migliore rispetto ai giunti con ingranaggi cilindrici. Questo è il suo vantaggio più fondamentale.

Elevata capacità di carico, bassa usura, lunga durata

Contatto con la superficie: in caso di disallineamento, i denti a botte mantengono il contatto con la superficie, evitando il carico sui bordi e la concentrazione di stress comuni nei denti speroni.
Distribuzione efficace del carico: il carico è distribuito in modo più uniforme su tutta la larghezza del dente, riducendo la pressione per unità di area.
Effetto: aumenta notevolmente la capacità di carico del giunto e la resistenza agli urti riducendo l'usura e prolungando la durata.

Allineamento automatico e capacità di autocentraggio

L'ingranamento sferico caratteristico dei denti a botte fornisce un certo grado di "autoadattabilità". Può adattarsi automaticamente a piccoli disallineamenti causati da errori di installazione o assestamenti delle fondamenta, proteggendo i cuscinetti delle apparecchiature collegate.

II. Caratteristiche strutturali e altre caratteristiche

Struttura compatta, trasmissione di coppia elevata

A parità di dimensioni, i giunti a denti cilindrici possono trasmettere una coppia più elevata, offrendo un'elevata efficienza volumetrica.

Richiede lubrificazione e sigillatura

Lubrificazione: essendo un giunto mobile rigido, le superfici dei denti richiedono una buona lubrificazione (in genere olio o grasso) per ridurre al minimo l'usura e la generazione di calore.
Sigillatura: l'attrezzatura standard include guarnizioni come O-ring o guarnizioni a labbro per impedire perdite di lubrificante e ingresso di contaminanti esterni. L'affidabilità della tenuta influisce direttamente sulla durata del giunto.

Elevata affidabilità, adatta a condizioni difficili

Grazie alla loro durata, i giunti di tipo GIICL sono ampiamente utilizzati in applicazioni che comportano funzionamento continuo, carichi pesanti, velocità medio-alte e leggero disallineamento. Gli esempi includono: laminatoi metallurgici, macchinari minerari, attrezzature per il sollevamento pesante, sistemi di propulsione marina e generatori.
