Wholesale RSK-CV06-105 EL Giunto omocinetico di precisione ad alta velocità utilizzato nel banco di prova dei veicoli

Casa / Prodotti / Giunto a velocità costante (CV). / Tipo scorrevole / RSK-CV06-105 EL Giunto omocinetico di precisione ad alta velocità utilizzato nel banco di prova dei veicoli

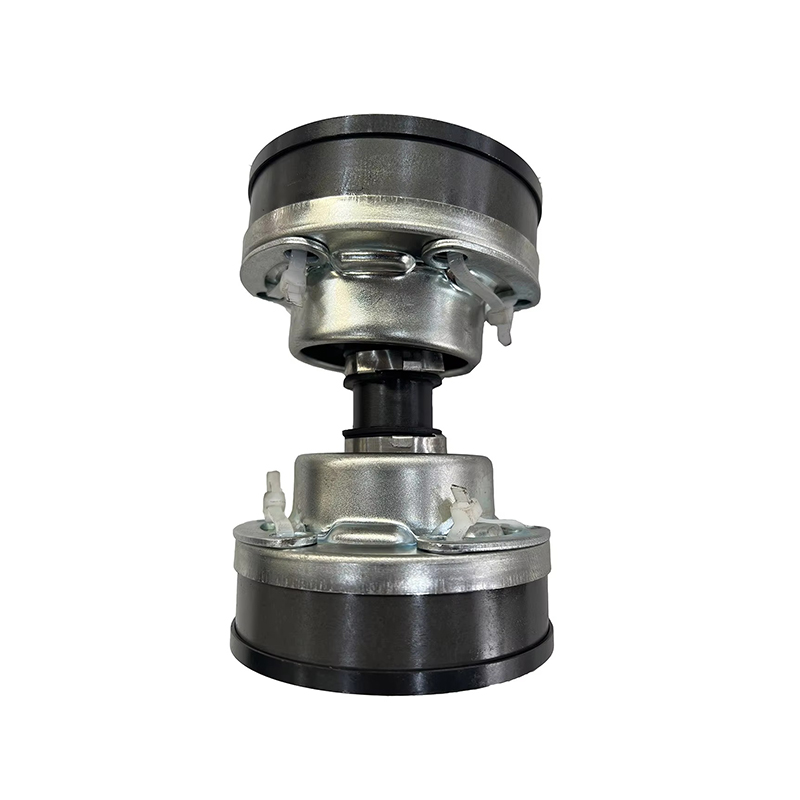

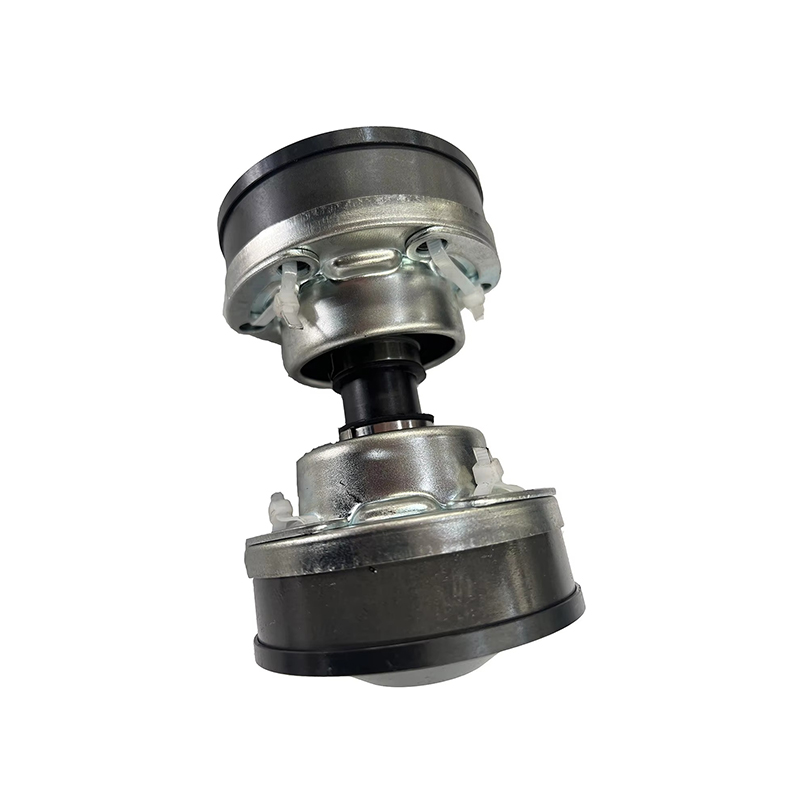

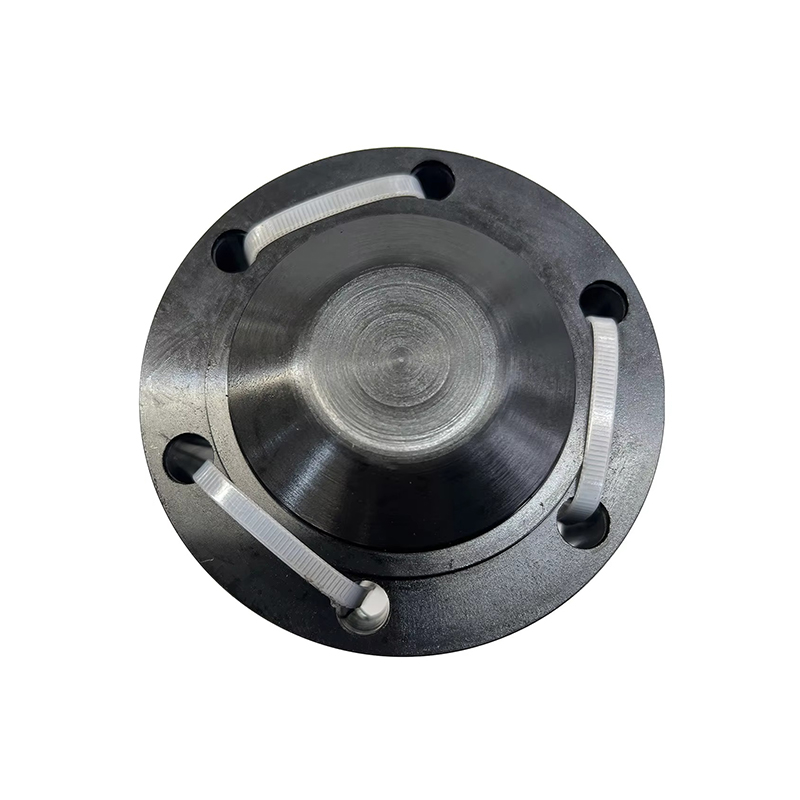

RSK-CV06-105 EL Giunto omocinetico di precisione ad alta velocità utilizzato nel banco di prova dei veicoli

RSK-CV06-105 EL Giunto omocinetico di precisione ad alta velocità utilizzato nel banco di prova dei veicoli

Contattaci
  • Specifica
  • Descrivi
Specifica

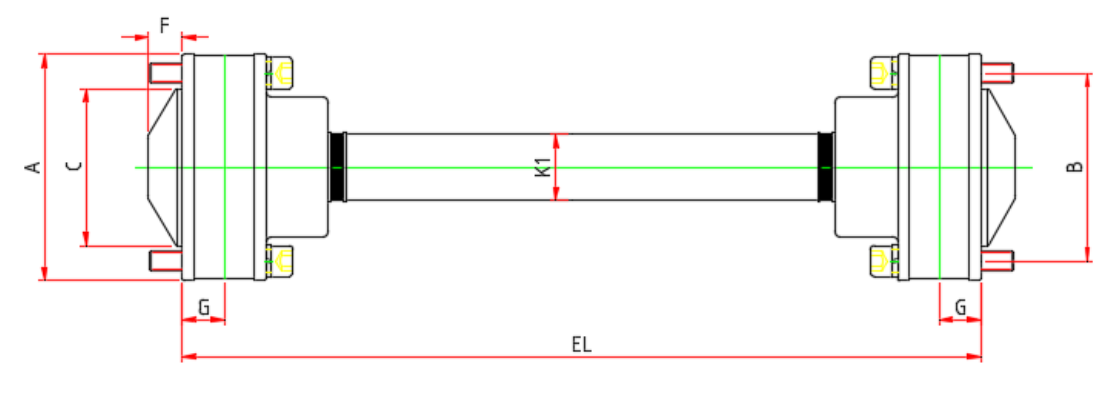

Normaa Velocità giri/min Angolo ° ΦA-0,05 mm ΦB ±0,1 mm ΦC  0,05 mm Sol mm φK1 mm EL mm Espansione mm
05 8000 10 83 74 64 10.5 22 130 16
10 8000 10 94 80 64 15 24 150 12
13 8000 10 99 86 67.5 19 26 160 22
15 8000 10 108 94 81 20 28 160 16
21 8000 10 128 108 90 23 32 210 24
30 5000 10 148 128 112 24 45 245 25
32 5000 10 180 155.5 136 24 50 300 25

Normaa N.m M
kg 		I kgm² Ct
KN.m/rad 		M
kg 		I
kgm² 		Ct
KN.m/rad
05 1500 3 0.0012 21.8 0.3 0.00002 18.5
10 2300 4 0.0038 38.3 0.36 0.00003 26.2
13 2900 5 0.0048 47.1 0.42 0.00004 36.1
15 3700 6 0.0073 49.7 0.48 0.00005 48.6
21 6000 9 0.0161 67.4 0.63 0.00008 82.9
30 9200 15 0.0340 209.1 1.25 0.00032 324.4
32 13200 23 0.0778 211.6 1.54 0.00048 494.4

Coppia = Coppia statica massima
Velocità = Velocità massima (per velocità superiori a quelle in tabella è necessario un disegno separato) Angolo = Angolo di adattamento massimo (da non utilizzare al limite)
Peso = Lunghezza minima Peso d'inerzia = Lunghezza minima
Compensazione del peso = per aumento di 100 mm
Compensazione del fattore di rigidità = per aumento di 100 mm EL = Lunghezza utilizzata ± Espansione
