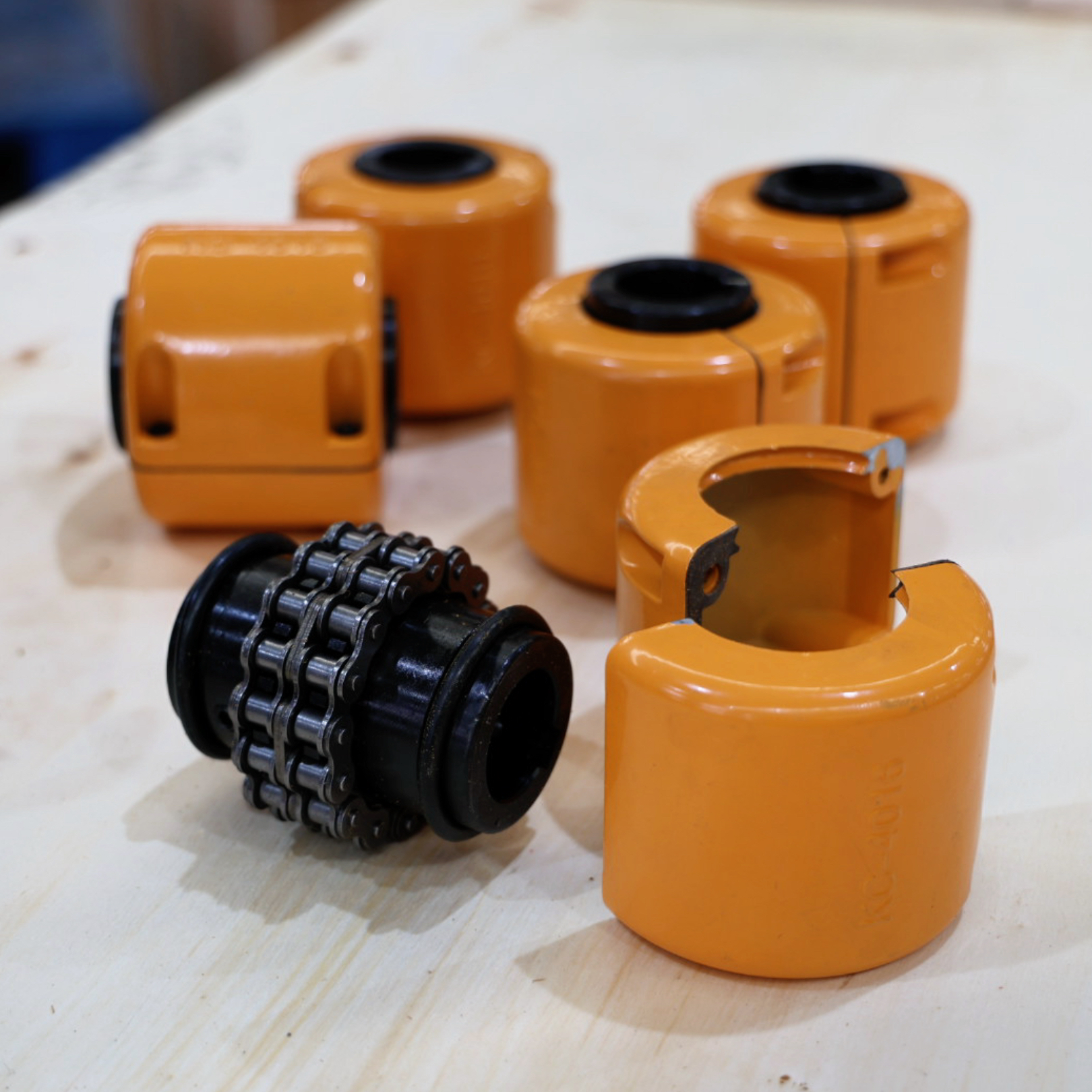

Name: Giunti a catena RSK-KC per la trasmissione di potenza Installazione semplice Requisiti di allineamento inferiori
Rating: 5 (99 reviews)

Giunti a catena RSK-KC per la trasmissione di potenza Installazione semplice Requisiti di allineamento inferiori

Contattaci

Specifiche

Struttura semplice, basso costo

Installazione semplice, requisiti di allineamento inferiori

Forte capacità di carico

Consente uno spostamento assiale relativamente ampio

Manutenzione semplice (per progetti aperti)

Facile smontaggio

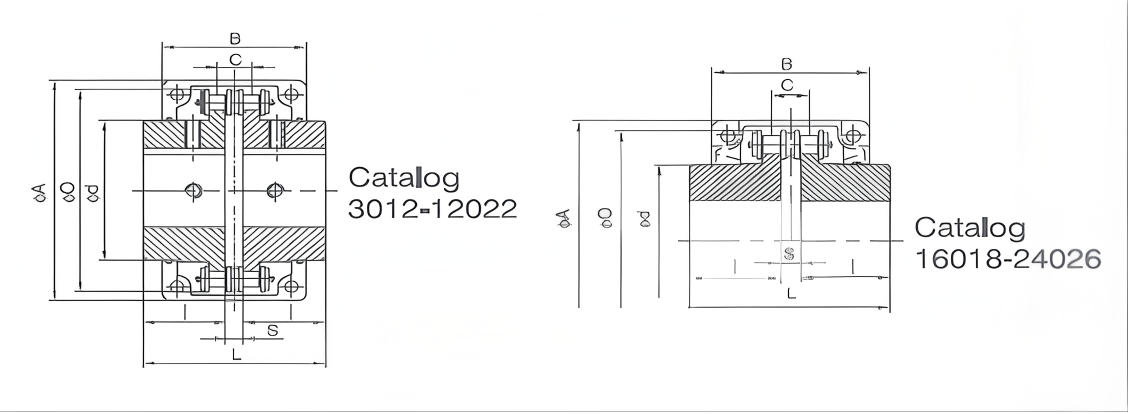

Codice prodotto

Applicabile

Gamma di

Albero

Pilota

Massimo

Angolare

(Laurea)

Bullone

Massimo

Coppia (Nm)

Massimo

Rivoluzione (giri/min)

Momento

Di Inerzia

(kg.cm²)

Richiesto

Importo di

Grasso (chilogrammo)

Peso G(kg)

KC-3012

KC-4012

KC-4014

KC-4016

KC-5014

12-16

12-22

12-28

14-32

15-35

101

64.8

79.4

87.4

99.7

29,8

36.0

40.0

45.0

5.2

7.4

9.7

10.2

14.4

18.1

1°

190

249

329

419

620

5000

4800

3600

3.7

5.5

9.7

14.4

28.0

0.10

0.13

0.17

0.22

0.4

0.8

1.1

1.4

2.2

KC-5016

KC-5018

KC-6018

KC-6020

KC-6022

16-40

16-45

20-56

20-60

20-71

111

122

142

158

168

110

106

127

139

151

99.7

99,7

123.5

45.0

45,0

56.0

9.7

11.5

105

117

18.1

22,8

22.8

M10

791

979

1810

2210

2610

3600

3000

2500

37.0

56.3

137.3

210.2

295.0

0.26

0.36

0.50

0.60

0.70

2.7

3.8

6.2

7.8

10.4

KC-8018

KC-8020

KC-8022

KC-10020

KC-12018

20-80

20-90

20-100

25-110

35-125

190

210

226

281

307

110

121

140

160

170

169

185

202

233

256

141.2

145.2

157.2

178.8

202.7

63.0

65.0

71.0

80.0

90.0

15.2

18.8

22.7

129

137

153

181

29.3

35.8

45.4

M12

3920

4800

5640

8400

12700

2000

1800

1500

520.0

812.4

1110.0

2440.0

3940.0

0.90

1.10

1.20

1.80

3,20

12.7

16.0

20.2

33.0

47.0

KC-12022

KC-16018

KC-16022

KC-20018

KC-20022

35-140

63-160

80-200

82-205

100-255

357

375

440

465

545

210

228

279

289

363

304

340

405

425

506

222.7

254.1

310.1

437.5

477.5

100.0

112.0

140.0

200.0

220.0

22.7

30.1

37.5

181

240

245

285

300

45.4

58.5

71.6

M12

M16

M20

18300

26400

38100

54100

77800

1250

1100

1000

800

600

7810.0

14530.0

32220.0

50980.0

111100.0

4.40

7.20

9,90

11.80

15.80

72.0

108.0

187.0

286.0

440.0

KC-24022

KC-24026

120-310

150-360

110

140

650

745

448

526

607

704

650.0

700.0

302.5

327.5

340

350

87.8

M20

137000

186000

600

500

310000.0

598500.0

21.90

28.10

869.0

1260.0

Descrizione

Il Giunto a Catena KC, conosciuto anche come "Giunto a Catena a Rulli", è un elemento meccanico che trasmette la potenza attraverso l'ingranamento di catene a rulli a doppia o multifilare con due semiaccoppiamenti a pignone dello stesso numero di denti.

Il suo principio fondamentale si basa sulla "flessibilità" della catena per compensare lo spostamento relativo tra due alberi, utilizzando l'ingranamento tra i denti della ruota dentata e i rulli della catena per trasmettere la coppia. Appartiene alla categoria dei giunti flessibili senza elementi elastici. La sua capacità di compensazione deriva principalmente dal gioco all'interno dei cardini della catena e dalla flessibilità intrinseca della catena.

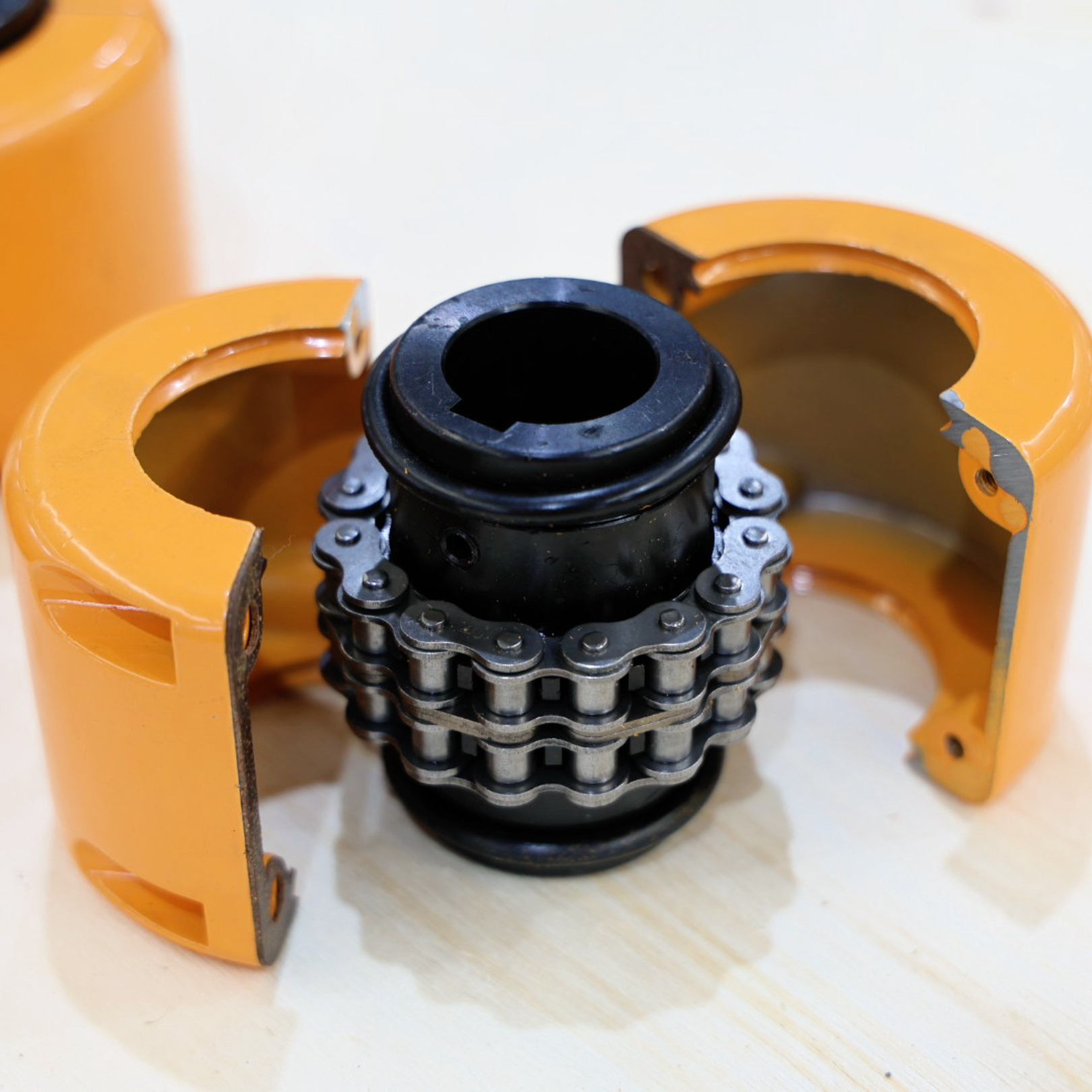

Un giunto a catena KC standard è costituito principalmente dai seguenti componenti:

Due semigiunti di tipo pignone: di forma identica ai pignoni, generalmente realizzati in acciaio legato di alta qualità e collegati agli alberi motore e condotto tramite chiavette, boccole coniche, ecc.

Catena a rulli a doppio filo (o multi-filo): funge da elemento flessibile intermedio, avvolto e ingranato con entrambi i semigiunti.

Protezione (involucro): solitamente costituita da due coperture metalliche divise (acciaio o alluminio) fissate con bulloni. Le sue funzioni principali sono:

Protezione di sicurezza: impedisce alla catena rotante ad alta velocità di volare via e causare incidenti in caso di rottura.

Serbatoio del lubrificante: può essere riempito con grasso per fornire lubrificazione continua e prevenzione della ruggine per la catena.

Protezione da polvere e contaminanti: protegge la catena da polvere esterna, umidità e detriti.

Caratteristiche chiave

Struttura semplice, basso costo:

Pochi componenti, processi produttivi maturi (pignoni e catene sono parti standard). È uno dei tipi di accoppiamento con il più alto rapporto costo-prestazioni.

Installazione semplice, requisiti di allineamento inferiore:

Grazie al gioco e alla flessibilità intrinseci, presenta una buona adattabilità agli errori di installazione assiali, radiali e angolari (disallineamento combinato) tra gli alberi. L'installazione e l'allineamento sono più rapidi e semplici rispetto ai giunti a ingranaggi o a disco.

Forte capacità portante:

Il design della catena multistrato è in grado di trasmettere una coppia considerevole, rendendola adatta per applicazioni di azionamento di media potenza e medio carico.

Consente uno spostamento assiale relativamente ampio:

La catena può scorrere assialmente lungo i denti della ruota dentata, consentendo di compensare il notevole gioco assiale causato dalla dilatazione termica o dai giochi dei cuscinetti.

Manutenzione semplice (per progetti aperti):

I primi giunti a catena di tipo aperto, senza protezioni, consentivano l'osservazione diretta dell'usura e una facile lubrificazione. Inoltre, i moderni design con protezione richiedono solo l'apertura periodica dell'involucro per l'ispezione e il reingrassaggio.

Smontaggio facile:

Non richiede lo spostamento assiale dei macchinari collegati. La semplice rimozione dei bulloni di protezione e della maglia di collegamento della catena (se utilizzata) consente di sfilare la catena consentendone il disinnesto.

Campi di applicazione primari

I giunti a catena KC sono adatti per applicazioni economiche con velocità medio-basse, carichi medi, che richiedono una certa compensazione del disallineamento e dove l'elevata precisione di trasmissione non è critica

come:

Macchine agricole: Azionamenti per mietitrici, trattori, ecc.

Attrezzature di trasporto: Azionamenti per trasportatori a nastro, trasportatori a catena.

Attrezzature industriali generali: ventilatori, pompe, miscelatori, fusti.

Macchine edili: Piccoli impianti di miscelazione, mezzi di sollevamento.

Alcuni macchinari industriali leggeri sensibili ai costi.
