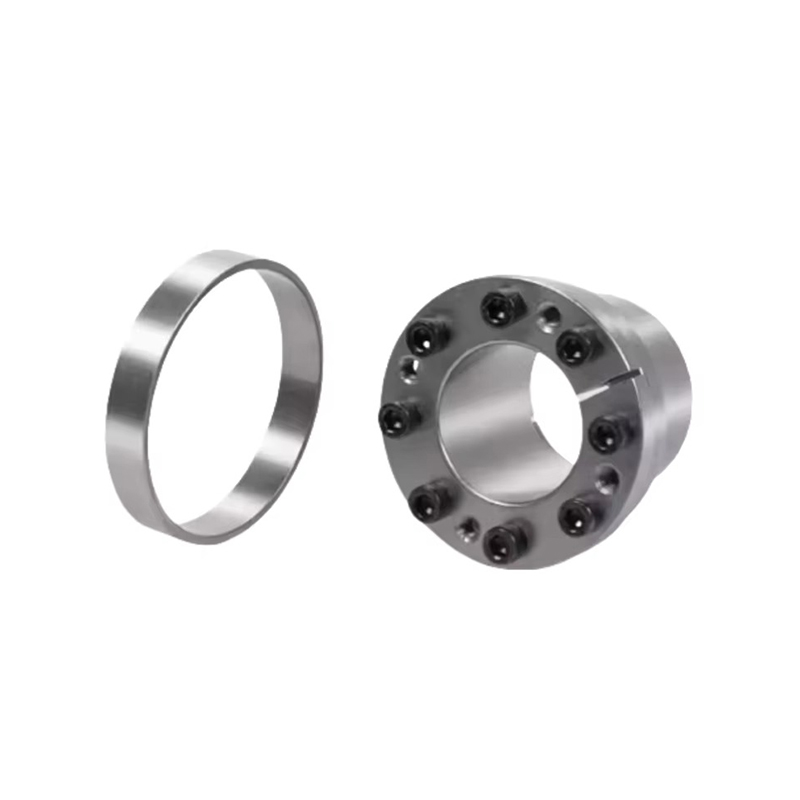

Name: Manicotto di espansione RSK-Z11 per trasmissione di coppia ultra elevata con elevata capacità di carico dinamico Elevata rigidità e forte stabilità
Rating: 5 (99 reviews)

Specifiche

Dimensioni (mm)	Dimensioni (mm)			Carico nominale		Pressione di contatto (MPa)		Vite di bloccaggio	Peso (circa kg)
Dimensioni (mm)	L1	L2	D1	Assiale (kN)	Coppia (N·m)	Albero (MPa)	Mozzo (MPa)	Serraggio (N·m)	Peso (circa kg)
6×14×21	10	24	25	4	12	185	80	2	0.05
7×15×25	12	29	27	7	24	223	105	5	0.06
8×15×25	12	29	27	7	29	207	111	5	0.07
9×16×26	14	30	28	10	42	197	110	5	0.07
10×16×26	14	30	28	10	48	179	112	5	0.07
11×18×26	14	30	32	10	51	165	102	5	0.07
12×18×26	14	30	32	10	55	152	100	5	0.08
13×23×26	14	30	38	10	64	143	82	5	0.11
14×23×26	14	30	38	10	68	130	80	5	0.11
15×24×36	16	42	45	18	133	194	121	17	0.22
16×24×36	16	42	45	18	140	180	118	17	0.22
17×26×38	18	44	47	22	180	190	125	17	0.25
18×26×38	18	44	47	22	200	180	125	17	0.23
19×27×38	18	44	49	22	210	172	121	17	0.25
20×28×38	18	44	50	22	220	160	115	17	0.26
22×32×45	25	51	54	22	250	113	78	17	0.36
24×34×45	25	51	56	22	270	106	76	17	0.35
25×34×45	25	51	56	22	280	101	76	17	0.34
28×39×45	25	51	61	32	450	130	93	17	0.42
30×41×45	25	51	62	32	500	133	95	17	0.43
32×43×45	25	51	65	35	540	115	86	17	0.49
35×47×52	32	58	69	44	800	106	81	17	0.55
38×50×52	32	58	72	45	900	105	79	17	0.62
40×53×52	32	58	75	45	900	92	68	17	0.64

Dimensioni (mm)	Dimensioni (mm)			Carico nominale		Pressione di contatto (MPa)		Vite di bloccaggio	Peso (circa kg)
Dimensioni (mm)	L1	L2	D1	Assiale (kN)	Coppia (N·m)	Albero (MPa)	Mozzo (MPa)	Serraggio (N·m)	Peso (circa kg)
42×55×52	32	58	78	47	1000	90	81	17	0.85
45×59×70	45	78	86	80	1950	105	78	41	1.05
48×62×70	45	78	87	81	1800	102	78	41	1.13
50×65×70	45	78	92	81	2020	96	72	41	1.26
55×71×80	55	88	98	95	2730	89	68	41	1.53
60×74×80	55	88	104	98	2870	76	61	41	1.66
65×87×80	55	88	111	99	3190	73	57	41	1.9
70×90×96	65	106	119	147	5150	82	69	83	3
75×95×96	65	106	126	153	5710	88	66	83	3.1
80×100×96	65	106	131	196	8260	103	77	83	3.3
85×106×96	65	106	137	204	8670	97	82	83	3.6
90×112×96	65	106	144	206	8800	88	74	83	4
95×120×96	65	106	149	237	11300	103	82	83	4.7
100×125×96	65	106	154	285	14300	114	90	83	5.2
110×140×128	90	140	180	293	16600	83	68	145	8.7
120×155×128	90	140	198	302	17700	71	56	145	10.6
130×165×128	90	140	208	380	24800	89	69	145	11.3

Descrizione

Il manicotto di espansione Z11 è un dispositivo di bloccaggio meccanico ad alte prestazioni progettato per applicazioni di trasmissione di coppia ultraelevata. Progettato per soddisfare i requisiti più esigenti dei macchinari pesanti e caricati dinamicamente, il modello Z11 garantisce un collegamento sicuro e senza gioco tra alberi e mozzi senza la necessità di sedi per chiavetta o scanalature. Offre prestazioni eccezionali laddove precisione, affidabilità e resistenza meccanica sono fondamentali.

Principio di funzionamento
Il manicotto di espansione Z11 funziona in base al principio del bloccaggio per attrito. Quando i bulloni di bloccaggio assiali vengono serrati, le superfici coniche interna ed esterna della bussola generano una pressione radiale che crea un potente legame di attrito tra l'albero e il componente montato. Questo legame trasmette coppia e forze assiali con efficienza e stabilità eccezionali. A differenza delle tradizionali connessioni a chiavetta, il manicotto Z11 distribuisce il carico in modo uniforme, riducendo le concentrazioni di sollecitazioni localizzate e garantendo una maggiore durata.

Struttura e composizione
Il manicotto di espansione Z11 è tipicamente composto dai seguenti elementi chiave:
Coni interni ed esterni: componenti conici lavorati con precisione che facilitano un'espansione radiale uniforme.
Bulloni di serraggio: elementi di fissaggio ad alta resistenza che inducono forza assiale, creando la presa per attrito.
Acciaio legato di alta qualità: il manicotto è realizzato in acciaio di alta qualità, trattato con indurimento superficiale avanzato e finiture anticorrosione per una durata e una resistenza all'usura superiori.
È disponibile la personalizzazione OEM opzionale per soddisfare specifiche esigenze dimensionali o prestazionali.

Caratteristiche principali e vantaggi
Trasmissione a coppia ultra elevata: in grado di trasmettere una coppia significativamente più elevata rispetto ai giunti convenzionali o ai gruppi con chiavetta.
Elevata capacità di carico dinamico: ottimizzata per macchinari soggetti a frequenti cicli di avvio-arresto, variazioni di carico e shock.
Rigidità eccezionale: la struttura robusta del manicotto riduce al minimo i micromovimenti, garantendo un allineamento preciso e un funzionamento privo di vibrazioni.
Elevata stabilità operativa: offre un'eccezionale resistenza all'allentamento in condizioni di carico dinamico o invertito.
Design senza gioco: garantisce un trasferimento esatto della coppia senza gioco, ideale per sistemi di precisione.
Facile installazione e smontaggio: può essere installato o rimosso senza danneggiare l'albero o il mozzo, favorendo la manutenzione e riducendo i tempi di fermo.
Supporto OEM: sono disponibili opzioni di personalizzazione flessibili per diametro, lunghezza, configurazione dei bulloni e trattamento superficiale.

Applicazioni
Il manicotto di espansione Z11 è ampiamente utilizzato nei settori che richiedono una trasmissione di potenza precisa e un'elevata affidabilità meccanica, tra cui:
Macchinari e attrezzature pesanti
Turbine eoliche e sistemi di generazione di energia
Macchine per la lavorazione dell'acciaio e dei metalli
Attrezzature per l'industria della carta e della pasta di legno
Sistemi di propulsione marina
Trasportatori di grandi dimensioni e azionamenti industriali
Macchine utensili e sistemi di automazione
