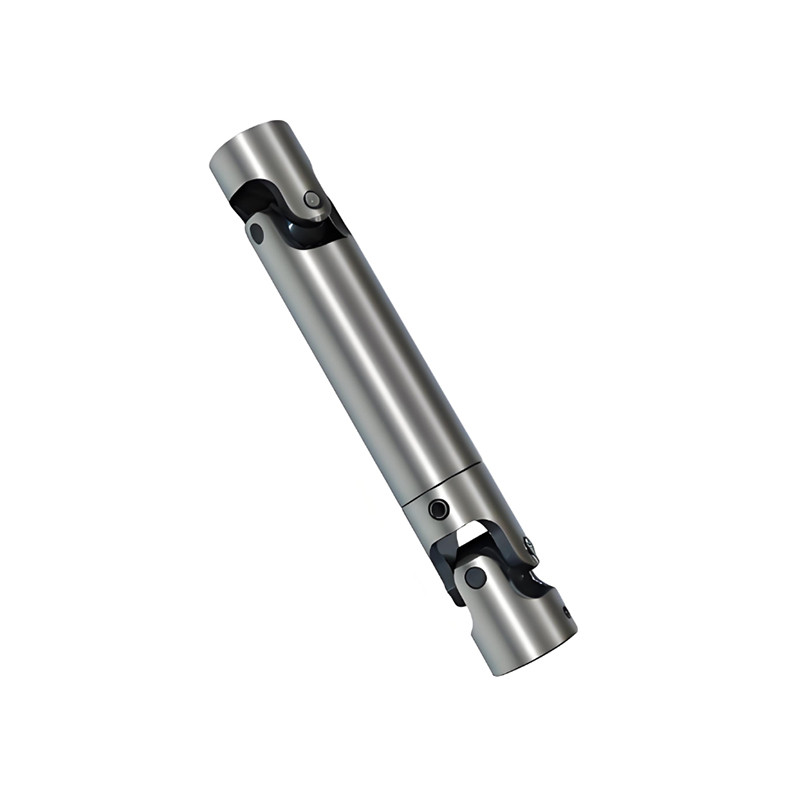

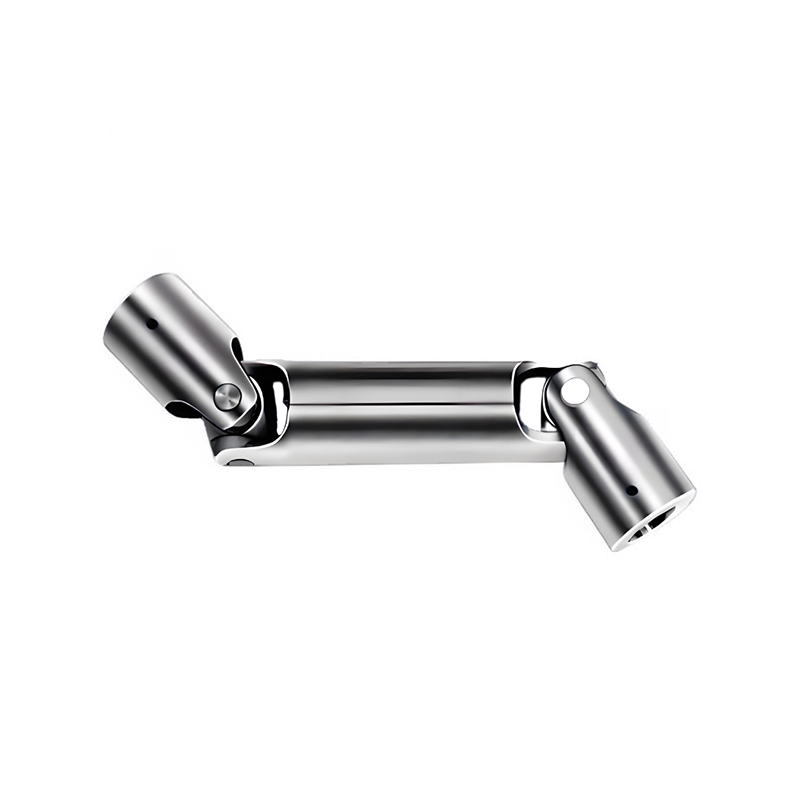

RSK-WS Albero universale di precisione Trasmissione di coppia ad ampio angolo di tipo doppio

Capacità di trasmissione della coppia ad ampio angolo

Eccezionale capacità di carico pesante

Forte compensazione combinata del disallineamento

Elevata efficienza di trasmissione

Un albero universale di precisione  (giunto a U) è un giunto meccanico di alta qualità che trasmette la potenza di rotazione tra alberi non allineati, consentendo movimento e angoli variabili, comunemente utilizzato in veicoli e macchinari per un trasferimento di coppia fluido e affidabile laddove non sono possibili connessioni diritte, caratterizzato da tolleranze strette, materiali durevoli (come acciaio legato temprato con cuscinetti ad aghi) e sigillatura avanzata per una lunga durata e prestazioni costanti, a differenza dei giunti a U standard che potrebbero presentare variazioni di velocità ad angoli elevati.

Caratteristiche chiave

Compensazione dell'angolo: collega gli alberi ad angoli intersecanti e non paralleli, fondamentali per le sospensioni o l'articolazione dei macchinari.

Alta precisione: prodotto rispettando tolleranze rigorose per un funzionamento regolare, riducendo al minimo le vibrazioni e la perdita di potenza, osserva Partsource e Belden Universal.

Componenti durevoli: utilizza croci in acciaio legato temprato, cuscinetti ad aghi trattati termicamente e guarnizioni robuste per una maggiore resistenza e distribuzione della lubrificazione, spiega Partsource e Belden Universal.

Protezione dalla corrosione: spesso è dotato di rivestimenti protettivi (come MICRO SHIELD™) per la resistenza alla ruggine, aggiunge Partsource

Come funziona (giunto a U di base)

Struttura: un perno a forma di X (croce) collega due gioghi (uno su ciascun albero).

Movimento: la croce consente agli alberi di ruotare, trasmettendo la rotazione anche quando angolati, come un gimbal.

Fluttuazione potenziale della velocità: un singolo giunto a U può far accelerare e rallentare l'albero di uscita (velocità non costante) se l'angolo è significativo, osservano Wikipedia e WM Berg.

Soluzione di precisione: i giunti di precisione riducono al minimo questa fluttuazione, garantendo un'erogazione di potenza più fluida rispetto a quelli standard, soprattutto nelle applicazioni critiche

Applicazioni comuni

Automotive: Alberi di trasmissione nei veicoli a trazione posteriore (RWD) e a quattro ruote motrici (4WD), che collegano la trasmissione ai differenziali.

Macchinari industriali: Collegamento di parti rotanti nell'automazione, nella robotica e in altre apparecchiature pesanti in cui gli angoli cambiano

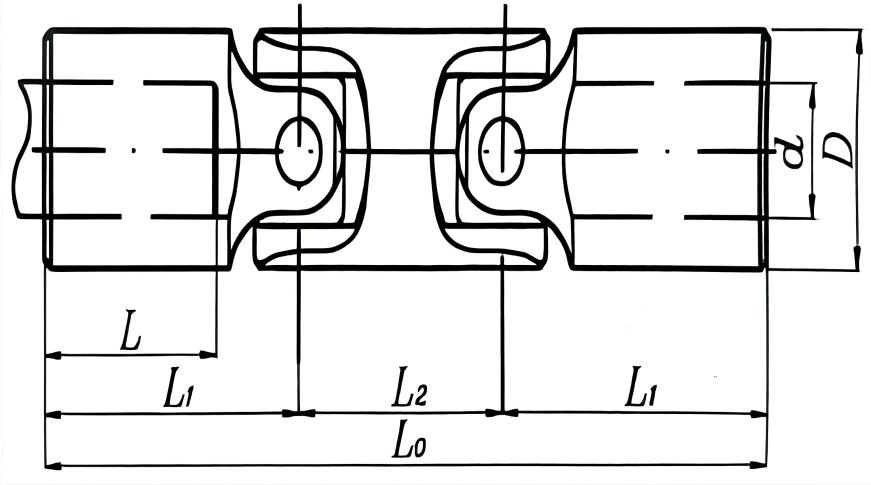

Il giunto di tipo RSK-WS presenta tipicamente una disposizione a doppio giunto universale per ottenere una trasmissione a velocità costante o quasi costante. I suoi componenti principali includono:

Due gruppi di alberi incrociati: i componenti principali. Ogni assemblea è composta da:

Albero trasversale (ragno): forgiato in acciaio legato ad alta resistenza, è il principale componente portante

Cuscinetti a rullini: installati sui quattro perni dell'albero trasversale per ridurre l'attrito

Cappucci/guarnizioni dei cuscinetti: fissano i cuscinetti e forniscono protezione da polvere e acqua

Due gioghi (gioghi flangiati o gioghi di saldatura): collegarli ai gruppi dell'albero trasversale

Un albero intermedio (albero motore): collega i gioghi su entrambe le estremità tramite scanalature o flange

Manicotto scorrevole spline (tubo scorrevole): una caratteristica distintiva del tipo RSK-WS. L'albero intermedio è solitamente progettato con scanalature esterne che si innestano con un manicotto scorrevole scanalato interno. Ciò consente all'albero motore di scorrere assialmente trasmettendo la coppia, compensando lo spostamento assiale causato dall'espansione/contrazione termica o dall'installazione.

Cuscinetti scorrevoli o raccordi di lubrificazione (ingrassatori): garantire la lubrificazione del gruppo scanalato.

Caratteristiche chiave:

1. Capacità di trasmissione della coppia ad ampio angolo:

Un singolo giunto può raggiungere un angolo di lavoro di 15° - 25° o anche più, adatto per collegare attrezzature con assi non collineari o attrezzature la cui posizione di lavoro cambia.

2. Eccezionale capacità di carico pesante:

Utilizza acciaio legato ad alta resistenza e cuscinetti a rullini di grandi dimensioni. La sua costruzione robusta lo rende una delle soluzioni meccaniche più affidabili per la trasmissione di coppie estremamente elevate (fino a milioni di Newton-metri). Ampiamente usato nei laminatoi metallurgici, nei macchinari minerari, ecc.

3. Forte compensazione combinata del disallineamento:

Compensazione angolare: ottenuta tramite l'articolazione dell'albero trasversale.

Compensazione assiale: raggiunge un movimento assiale su grande distanza (fino a diverse centinaia di millimetri) attraverso il manicotto scorrevole scanalato, un vantaggio chiave del tipo WS.

Compensazione radiale: possiede un certo grado di adattabilità.

4. Alta efficienza di trasmissione:

Struttura affidabile, lunga durata:

Design maturo con tutte le parti portanti metalliche. Offre una lunga durata se mantenuto correttamente.

Campi di applicazione primari

Il tipo WS è un classico giunto "Portante dell'Industria Pesante", adatto per:

Industria metallurgica: Azionamenti principali e ausiliari per laminatoi per acciaio (fioriere, sezionatori, laminatoi per lamiere).

Sollevamento e trasporto: meccanismi di orzata del braccio di grandi gru portuali a piedistallo, caricatori/scaricatori di navi.

Macchinari minerari: sistemi di azionamento per escavatori, frantoi, mulini a sfere.

Macchine edili: sezioni di azionamento di grandi gru cingolate, macchine perforatrici per tunnel.

Macchine per la carta, macchine per ponti marini e altre applicazioni che richiedono una trasmissione ad ampio angolo e coppia elevata.
