RSK Giunti a griglia Istruzioni per l'installazione

La prestazione del accoppiamento dipende in gran parte dalla modalità di installazione e manutenzione. I giunti Grid sono progettati per funzionare in posizione orizzontale o verticale senza modifiche.

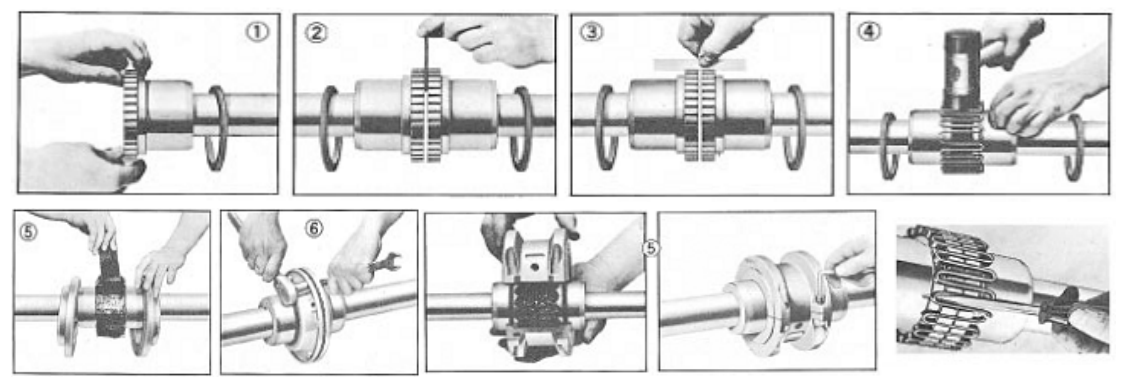

1.Montare guarnizioni e mozzi
Pulire tutte le parti metalliche utilizzando solvente non infiammabile e controllare che non vi siano bave su mozzi, alberi e sedi per chiavetta. Rivestire leggermente le guarnizioni di grasso e posizionarle sugli alberi prima di montare i mozzi. Montare i mozzi sui rispettivi alberi in modo che la faccia del mozzo sia a filo con l'estremità dei relativi alberi se non diversamente indicato. Stringere le viti quando fornite.

2.Gap e allineamento angolare

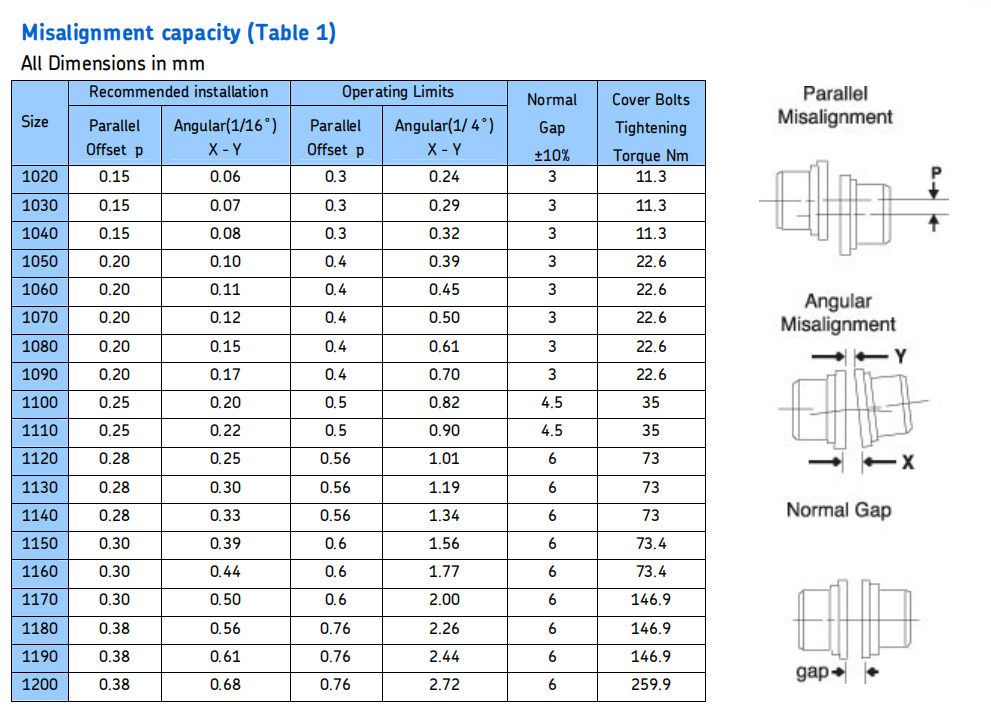

Utilizzando una barra distanziatrice di spessore uguale allo spazio specificato nella Tabella 1. Inserire la barra come mostrato in fig alla stessa profondità a intervalli di 90° e misurare la distanza tra la barra e la superficie del mozzo con i tastatori. La differenza tra le misure minima e massima non deve superare i limiti angolari specificati nella Tabella 1

3.Allineamento offset
Allineare in modo che un bordo dritto poggi esattamente (o entro i limiti specificati nella Tabella 2) su entrambi i mozzi e anche a intervalli di 90°. La distanza non deve superare i limiti delle installazioni con offset parallelo specificati nella Tabella 1. Stringere tutti i bulloni di fondazione e ripetere i passaggi 2 e 3. Se necessario, riallineare l'accoppiamento.

4. Inserisci griglia
Riempire lo spazio e le scanalature con il lubrificante specificato prima di inserire la griglia. Fissa la griglia nella stessa direzione; ciò garantirà il corretto contatto della griglia con il perno non rotante nelle metà del coperchio. Allargare leggermente la griglia per passare sopra i denti di accoppiamento e posizionarla con un mazzuolo morbido.

5. Imballare il grasso e montare le coperture
Riempire gli spazi tra e attorno alla griglia con quanto più lubrificante possibile e rimuovere l'eccesso a filo con la parte superiore della griglia. Posizionare le guarnizioni sui mozzi in modo che siano allineate con le scanalature del coperchio. Posizionare le guarnizioni sulla flangia della metà inferiore del coperchio e montare i coperchi in modo che i segni di corrispondenza siano sullo stesso lato. Spingere le guarnizioni finché non si fermano contro le guarnizioni e fissare le metà del coperchio con i dispositivi di fissaggio, serrare alla coppia specificata nella tabella. Assicurarsi che le guarnizioni rimangano in posizione durante il serraggio degli elementi di fissaggio.
