Istruzioni per l'installazione del giunto a ingranaggi

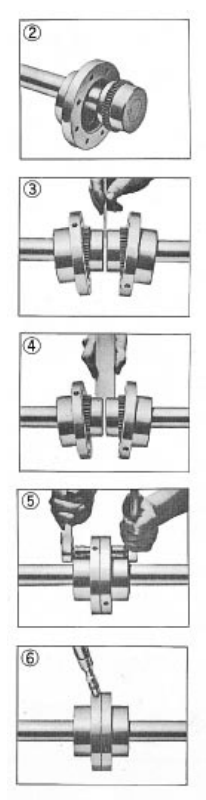

1. Montare manicotti flangiati, guarnizioni e mozzi

Pulisci tutte le parti. Ingrassare i denti dell'ingranaggio coronato e l'O-Ring. Mettere l'O-Ring sugli alberi. Posizionare i manicotti flangiati con gli anelli di tenuta sugli alberi e montare i mozzi sui rispettivi alberi. Sigillare le sedi delle chiavette per evitare perdite. Inserire le viti di fissaggio e serrare. Posizionare l'attrezzatura approssimativamente in allineamento con lo spazio tra i mozzi come nella Tabella 1.

2. Allineamento dello spazio e dell'angolo

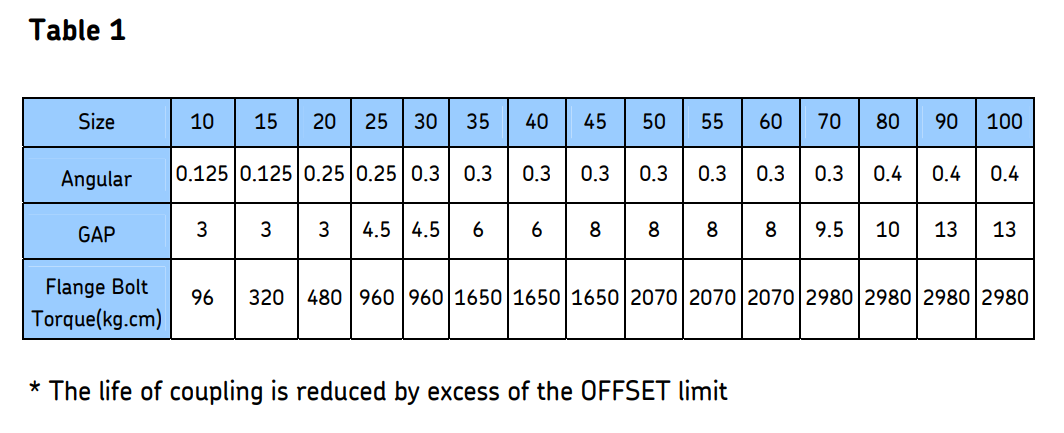

Utilizzare una barra distanziatrice di spessore uguale allo spazio specificato nella Tabella 1. Inserire la barra alla stessa profondità a intervalli di 90° e misurare la distanza tra la barra e la superficie del mozzo con i tastatori.

3. Allineamento dell'offset

Allineare l'albero con una barra diritta, controllando ogni 90°, facendo riferimento alla Tabella 1. Controllare con i tastatori. Assicurarsi con un comparatore di non superare il limite di offset.

4. Assemblare il giunto

Inserire la guarnizione tra le flange e serrare i bulloni, posizionando il foro di lubrificazione a 90°. Stringere i dispositivi di fissaggio alla coppia specificata nella Tabella 1.

5. Taglia grande (sopra la taglia 70)

Installa il accoppiamento come sopra. Rimuovere tutti i tappi di lubrificazione e inserire il grasso consigliato nel giunto finché l'eccesso non scorre attraverso un foro di lubrificazione aperto, quindi tappare. Riempire il grasso fino a traboccare nel foro opposto aperto.
